[ NÁUKA O BUDOVÁCH 1 ]
_______________________
Cvičení jsou zaměřena na stavby pro bydlení a ubytování, konkrétně na skladbu bytu v bytovém domě. Obytné místnosti, příslušenství bytu a společně prostory v bytovém domě.
PŘEDMĚT
Cvičení je věnováno výhradně bydlení. Obytné místnosti (ložnice, pokoje, obývací pokoj, jídelna, kuchyňský kout nebo kuchyně), příslušenství bytu (hygienické zázemí, šatny, chodba, předsíň a vstupní prostor bytu, místnost domácích pracích nebo komora) a společně prostory v bytovém domě (vstupní prostor bytového domu, vstupní hala nebo schodišťová, úklidová komora, kočárkárna, kolárna). Struktura a zónování bytu a bytového domu (venkovní a vnitřní zóna, čistá a špinavá zóna, zóna denních místnosti a místností pro spaní, práci, vzdělání, setkávání a odpočinek). Orientace byty a prostor/pokojů ke světovým stranám a oslunění bytu. Student se seznámí s dispozičním řešením bytu a vstupních prostorů bytového domu formou návrhu. Úlohy budou vypracovány především na cvičeních ručně na papír A3, je možné používat skicovací papír. Libovolná technika (doporučeno kombinovat tužku a fix). Lze pracovat „od ruky“ i s pravítkem. Úlohy budou zpracovány v obvyklém měřítku (doporučeno 1:50, dále možné 1:25, 1:20...) Základní kótování podle zadání cvičení.
Okruhy
1) BYDLENÍ V BYTĚ: byt jako základní jednotka bydlení
2) BYTOVÉ DOMY: komunikace a vstupní prostory v bd
Přehled úloh
1. ÚLOHA - BYT: HYGIENICKÉ PROSTORY V BYTĚ
Úloha je zaměřena na hygienické prostory v bytě (koupelnu a samostatné wc s umyvadlem), osvojení základních rozměrů a funkčních parametrů se zaměřením na dispoziční řešení koupelen vlastním návrhem. Seznámení s podrobnostmi zařizovacích předmětů a jejich značení v půdorysech. Příprava - rešerše hygienických prostorů v bytě (reference, obrázky, skici, fotky vlastní koupelny, dostupné půdorysy a pohledy rešerší), příslušné zařizovací předměty (ideálně vytištěné v měřítku nebo šablonové měřítko).
2. ÚLOHA - BYT: KUCHYNĚ SE SNÍDAŇOVÝM PULTEM
Úloha je zaměřena na příležitostné stolování spojené kuchyňskou linku (kuchyňská linka s jídelním pultem), osvojení základních rozměrů a funkčních parametrů při práci a pobytu v kuchyni vlastním návrhem. Seznámení s podrobnostmi zařizovacích předmětů a jejich značení v půdorysech. Příprava - rešerše prostorů kuchyní v bytě (reference, obrázky, skici, fotky vlastní kuchyně, dostupné půdorysy a pohledy rešerší), příslušné zařizovací předměty (ideálně vytištěné v měřítku nebo šablonové měřítko).
3. ÚLOHA - BYT: OBÝVÁCÍ POKOJ SE STOLOVÁNÍM
Úloha je zaměřena na obývací prostor s velkým stolováním (obývací pokoj spojený s jídelnou), osvojení základních rozměrů a funkčních parametrů při pobytu a pohybu v obývacím pokoji a jídelně. Seznámení s podrobnostmi zařizovacích předmětů a jejich značení v půdorysech. Příprava - rešerše obývacích pokojů s jídelnou v bytě (reference, obrázky, skici, vlastní fotky, dostupné půdorysy a pohledy rešerší), příslušné zařizovací předměty (ideálně vytištěné v měřítku nebo šablonové měřítko).
4. ÚLOHA - BYT: LOŽNICE RODIČŮ
Úloha je zaměřena na ložnice pro rodiče s úložnými prostory (jako obytná místnost s dvojlůžkem a úložnými prostory nebo s oddělenou šatnou) a vazbou na koupelnu (bez řešení koupelny), osvojení základních rozměrů a funkčních parametrů při pobytu a pohybu v ložnici. Seznámení s podrobnostmi zařizovacích předmětů a jejich značení v půdorysech. Příprava - rešerše ložnice s dvojlůžkem (reference, obrázky, skici, vlastní fotky, dostupné půdorysy a pohledy rešerší), příslušné zařizovací předměty (ideálně vytištěné v měřítku nebo šablonové měřítko).
5. ÚLOHA - BYT: DĚTSKÝ POKOJ
Úloha je zaměřena na dětské pokoje (jako obytná místnost pro dvě děti s potřebným příslušenstvím), osvojení základních rozměrů a funkčních parametrů při pobytu a pohybu v dětském pokoji. Seznámení s podrobnostmi zařizovacích předmětů a jejich značení v půdorysech. Příprava - rešerše ložnice s dvojlůžkem (reference, obrázky, skici, vlastní fotky, dostupné půdorysy a pohledy rešerší), příslušné zařizovací předměty (ideálně vytištěné v měřítku nebo šablonové měřítko).
6. ÚLOHA - BYT: VSTUPNÍ A SERVISNÍ PROSTORY
Úloha je zaměřena na vstupní prostor bytu (předsíň s šatními úložnými prostory) a navazující komoru/místnost pro domácí práce (možnost praní prádla, sušička, případně prostor pro sušení prádla), osvojení základních rozměrů a funkčních parametrů při pobytu a pohybu ve vstupním prostoru a místnosti s příslušenstvím. Seznámení s podrobnostmi zařizovacích předmětů a jejich značení v půdorysech a uspořádání návazností na další prostory bytu (definice čisté a špinavé zóny). Příprava - rešerše předsíní a řešení vstupních prostorů bytu (reference, obrázky, skici, vlastní fotky, dostupné půdorysy a pohledy rešerší), příslušné zařizovací předměty (ideálně vytištěné v měřítku nebo šablonové měřítko). Výstupem je náčrt celého bytu („bublinové schéma“), ke kterému tyto vstupní prostory náleží.
7. ÚLOHA - BYT: VELKÝ BYT 100 M2+
Úloha je zaměřena na návrh bytu kategorie 3kk nebo 3+1 obsahující minimálně: obývací pokoj s jídelnou a s kuchyň součástí hlavní obytné místnosti, dětský pokoj pro jedno až dvě děti /nebo pracovnu (bezdětný pár), ložnici rodičů, samostatnou toaletu, koupelnu a může / nemusí obsahovat komoru či servisní místnost. Úloha navazuje na předchozí zadání a slučuje dílčí návrhy do jednoho celku - byt.
8. ÚLOHA - BD: KOMUNIKACE A CHODBY
Úloha je zaměřena na vertikální komunikační prostor schodišťové sekce v bytovém domě. Návrh bude obsahovat 1 x výtah, 1 x domovní schodiště a navazující centrální prostor běžného podlaží bytové domu zpřístupňující 2 - 4 byty. Součástí návrhu bude orientace ke světovým stranám a okno / okna. Součástí bude umístění technického vybavení jako instalační prostup pro vedení vzduchotechniky ze společných prostor v suterénu, umístění patrových elektrorozvaděčů pro 2 - 4 byty, umístění a pozice umělého osvětlená prostorů a návrh povrchů podlah a stěn. Součástí bude výpočet schodiště, volba a půdorys výtahové kabiny dle výběru typového prvku od výrobce včetně příslušných konstrukcí (šachta).
9. ÚLOHA - BD: VSTUPNÍ PROSTORY A PŘÍSLUŠENSTVÍ
Úloha je zaměřena na vstupní prostory bytového domu (závětří, zádveří, vstupní nebo schodišťová hala) s návazností na další prostory (kolárna, kočárkárna, případně úklidová komora, místnost pro odpad z domácností). Rozdělení zón a jednotlivých prostorů čistící zónou (venkovní a vnitřní prostor), umístění dopisních schránek, informační tabule pro residenty, případně donáškové boxy. Součástí návrhu bude charakteristika a volba povrchů, rozmístění osvětlení vč. venkovních prostor a nasvícení vstupu. Venkovní prostor je 0,6-0,9 m pod úrovní domu, návrh bude obsahovat řešení bezbariérového přístupu a další vhodné materiály s ohledem na požadavek bezbariérovosti.
VÝUKA
Cvičení budou probíhat v prezenční (v případně nutnosti distanční) formou. Problematika bude probírána nad diskuzí nad vypracovanými materiály, které si připravíte během hodin nebo donesete zpracované na další cvičení.
Konzultace a průběžné odevzdání
Konzultace úloh bude probíhat postupně, noste zpracované úlohy na následující hodinu - na začátku další hodiny proběhne vždy krátká otevřená diskuze, kdy si projdeme společně problematiku a zamyslíme se společně nad možným řešením, problémy a tématem. Během semestru lze konzultovat emailem, na cvičeních, případně dle dohody s vyučujícím. Sledujte aktuální informace k semestru a na školní emailové poště.
Průběžné odevzdání: pro průběžné odevzdání sledujte harmonogram semestru v aktualitách, průběžné odevzdání je povinné. Práce opravené s poznámkami budou studentovi navráceny pro úpravu do finálního odevzdání. Úlohy noste ve složce nebo spojené jezdcem. Před finálním odevzdáním bude poslední cvičení (17.12.2025) věnováno pouze konzultacím, aby bylo možné odevzdat finálně všechny úlohy (semestrální práci) na posledním cvičením - podmínka udělení zápočtu.
Přednášky
Přednášky z předmětu NB01 jsou od ZS 2024/2025 povinné. Odkaz na webové stránky předmětu zde. Přednášky z předmětu UNA.
ZÁPOČET
Podmínkou pro připuštění studenta ke zkoušce je udělení zápočtu, tedy účast na cvičeních (max. 3 omluvené absence) a odevzdání všech cvičení v přijatelné kvalitě. Delší absenci oznamujte emailem: sabina.havrankova@fsv.cvut.cz). Finální odevzdání na konci semestru všech úloh (semestrální práce).
Zpracování a formát odevzdání
Bude zpracováno 9 úloh, odevzdání všech cvičení (semestrální práce) bude na poslední hodině cvičení ve svázané formě, každá úloha bude obsahovat:
a) Titulní strana (dle předlohy)
a) Členění práce (dle předlohy)
c) Listy ve formátu A4 / A3 (dle předlohy formátu)
Úlohy je možné zpracovat ručně s použitím libovolné techniky (tužka, fix, kombinace), doporučuje se skicovací papír formátu A3. Finální práce se všemi úlohami bude odevzdána fyzicky a svázána násuvnou lištou. Listy formátu A3 složeny dle předlohy (vzoru).
Hodnocení semestrální práce
Hodnocení semestrální práce je pouze orientační. Hodnocení probíhá formou komentáře, který je předán garantům předmětu na závěr semestru a na základě odevzdaných zpracovaných úloh. Očekává se zpracování jednotlivých úloh dle zadání, úrovně komentářů, grafická úroveň zpracování (skicování, písmo, zarovnání písma, rozložení jednotlivých částí na formátu, celková grafická struktura práce apod.) Doporučeno je použití technického písma, rešerše (podklady a obrázky) zpracovávat digitálně.

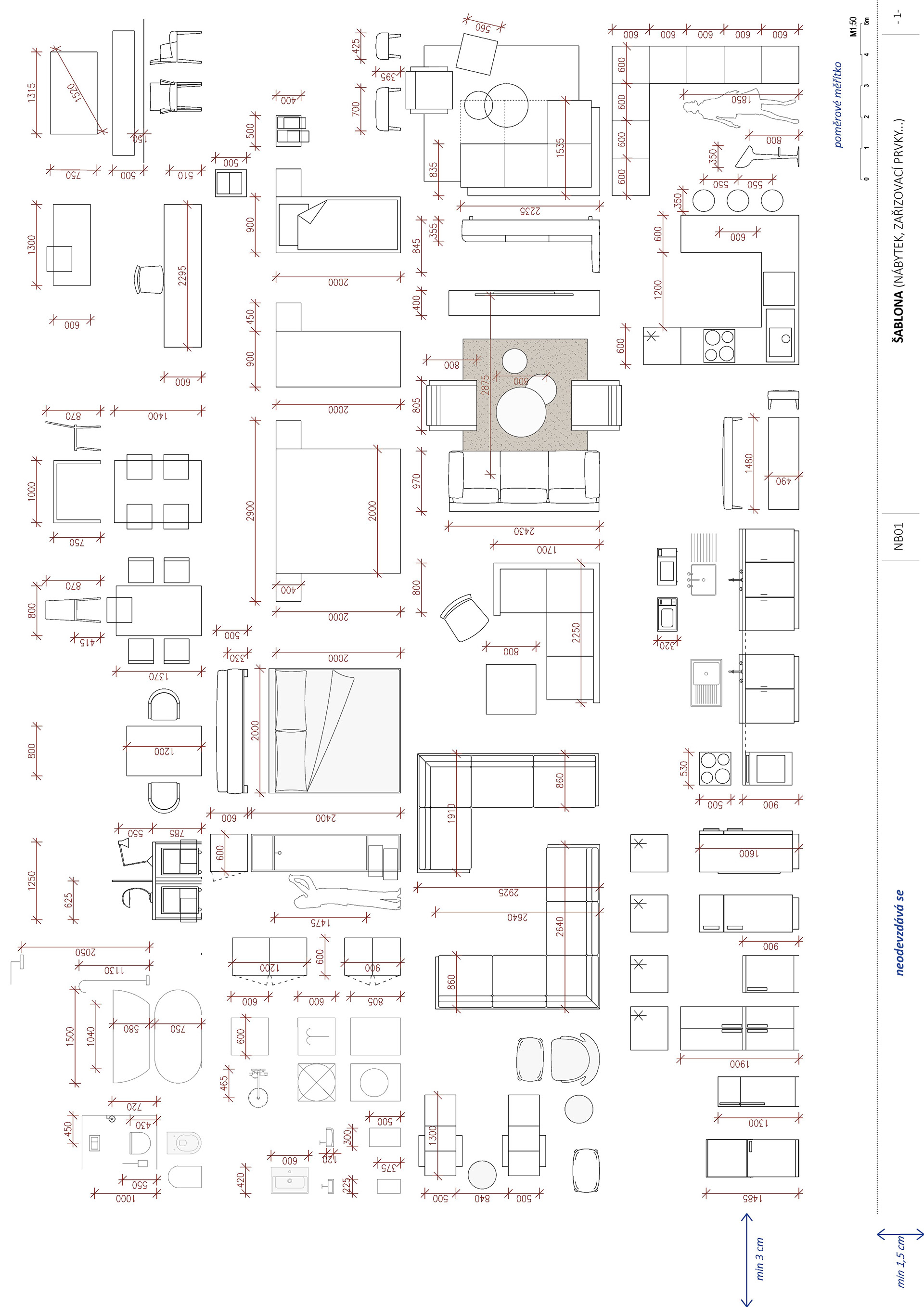

ŠABLONA (zadání na úvodní hodině)
Minimální obsah šablony / katalogu pro následující cvičení. Pro první cvičení: (WC mísa s geberitem, lze s integrovaným bidetem nebo použít ruční spršku, umyvadlo a dvojumyvadlo, sprcha, vana, topný žebřík, pračka, sušička, háčky, poličky, prvky osvětlení. Pro další cvičení minimálně: jídelní stůl rozkládací pro 4 - 8 osob, židle k jídelnímu stolu, kuchyňská linka (základní prvky vybavení včetně varné plochy, lednice, myčky, multifunkční trouby, kávovar, odsavače par - digestoř, dřez, dřezová baterie, moduly pro dolní a horní skříňky, snídaňový bar, barové židle, prvky osvětlení), sofa pro 2, sofa pro 3, sofa exkluzivní rohová, křesílko malé, křeslo, dvojkřeslo a pohovka, kterou lze rozložit na nouzové lůžko, postel pro jednu osobu, manželská postel, noční stolky, osvětlovací tělesa do ložnice, prádelník nízký, skříně, skříňky, komody, vestavné skříně a sestavy skříní, pracovní stůl do dětského pokoje, pracovní židle, pracovní lampa, knihovna, konferenční stolek, skříňky do obývacího pokoje či obývací stěna s televizí, osvětlovací tělesa do obývacího pokoje, dětského pokoje, předsíně, toalety, koupelny, komory, odkládací stěna do předsíně a zrcadlo do předsíně, botník. Ověřte běžný rozměr dopisní schránky na stěnu i tzv. prokládací schránky.
Dle úloh:
(1. ÚLOHA) 1. WC mísa s geberitem nebo lze s integrovaným bidetem a použít ruční spršku, 2. Umyvadlo a dvojumyvadlo, 3. Sprcha a vana, 4. Topný žebřík, 5. Pračka a sušička, 6. Háčky a poličky a prvky osvětlení
(2. ÚLOHA) 1. varná plocha, 2. lednice, 3. myčka, 4. trouba, 5. kávovar, 6. digestoř, 7. dřez s baterií, 8. modul horních skříněk, 9. modul dolních skříněk, 10. barová židle, 11. snídaňový bar, 12. prvky osvětlení
(3. ÚLOHA) 1. sofa dvoumístná, 2. sofa třímístná, 3. sofa velká rohová, 4. křeslo malé a velké, 5. dvojkřeslo, 6. rozkládací gauč / pohovka s příležitostným přespáním, 7. TV skříňka, 8. odkládací stolek / caffe table / konferenční stolek, 9. další skříňky do obývacího pokoje, 10. jídelní stůl rozkládací 4 až 8 míst, 11. židle k jídelnímu stolu, 12. prvky osvětlení do obývacího pokoje / lampy apod.
(4. ÚLOHA) 1. dvoulůžko, 2. šatní úložní prostoru v klasickém modulu, 3. noční stolky, 4. další skříně například komody od konkrétního výrobce, 5. vestavná šatní skříň nebo skříň od konkrétního výrobce inspirace například IKEA apod., 6. prvky osvětlení do obývacího pokoje / lampy apod.
(5. ÚLOHA) 1. postel standardní velikosti, 2. psací stůl s židlí, 3. a další prvky vhodné do dětského pokoje
(6. ÚLOHA) 1. sušička, 2. pračka, 3. sušák na prádlo, 4. koš na prádlo
PREZENTACE ZE CVIČENÍ (ke stažení zde)
ZPRACOVÁNÍ (přehled zde)
PODKLADY (přehled zde)

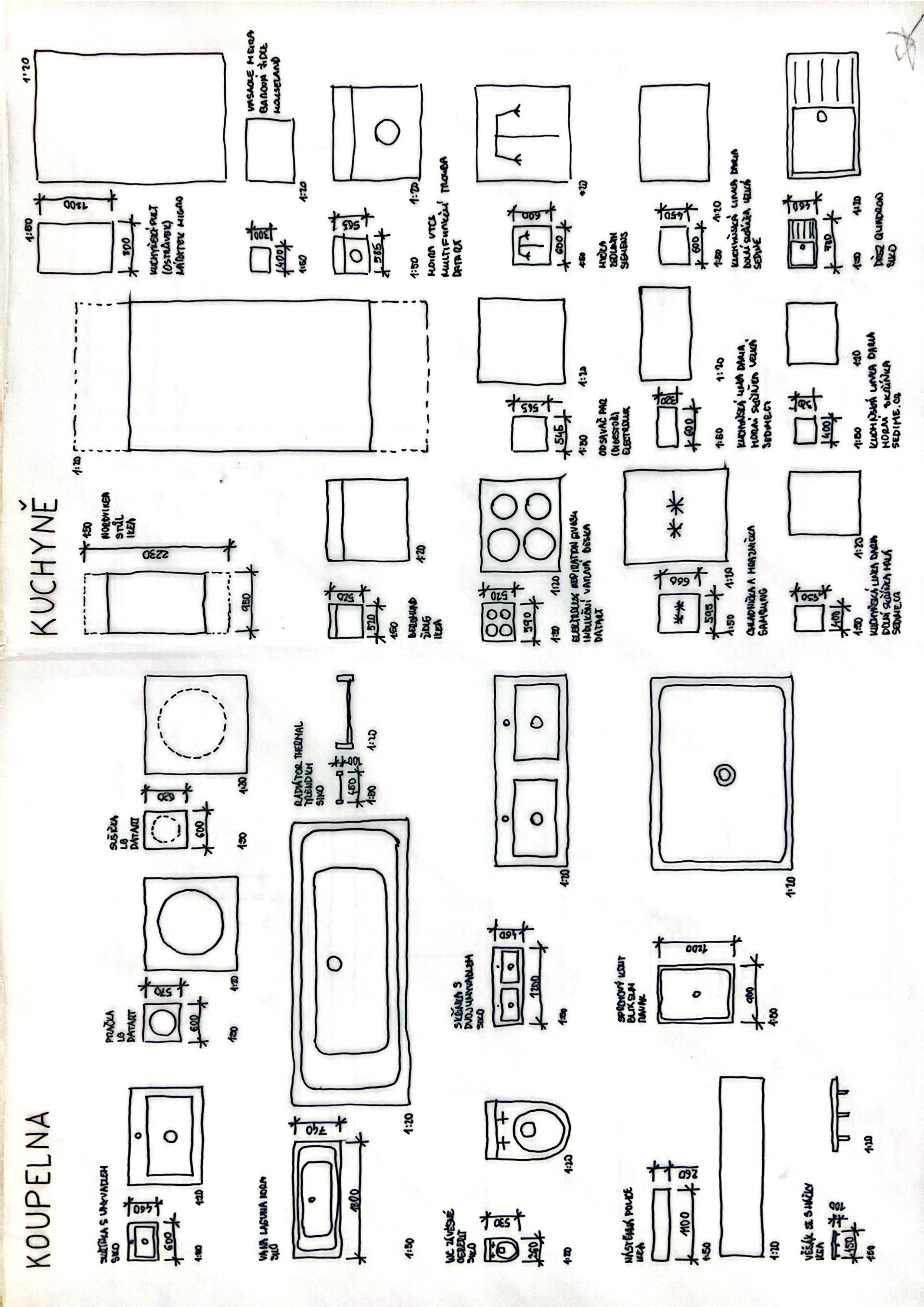

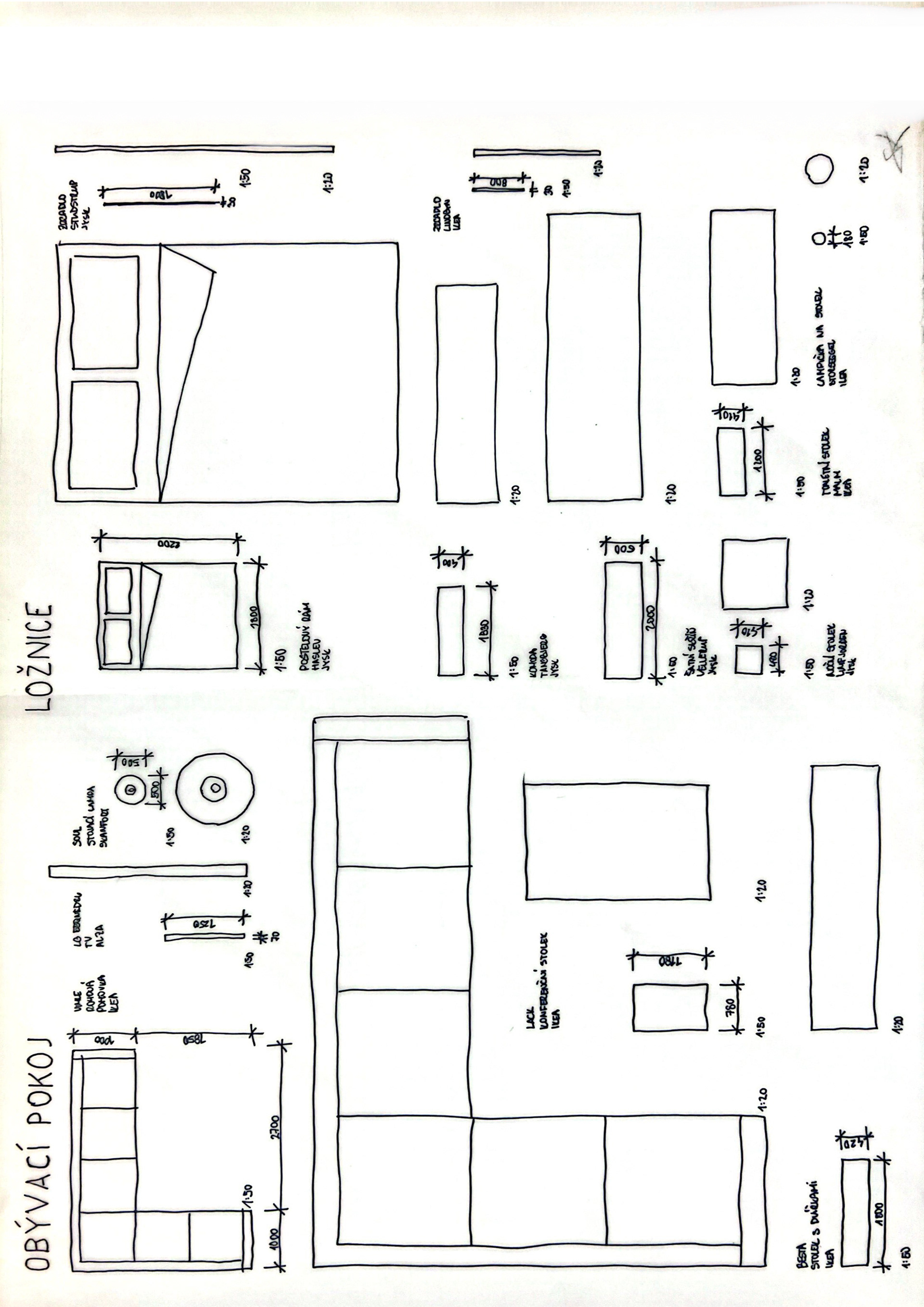

UKÁZKY VÝSTUPŮ
ŠABLONA (podklad)
ŠABLONA
ŠABLONA
