[ NÁUKA O BUDOVÁCH 1 ]
_______________________
Formát a obsah
- Formát A4 (A3)
- Měřítko 1:50
- Popisky psány technickým písmem (nebo šablonou)
- Prokótované půdorysy
- Popisy / nebo legenda zařizovacích předmětů
- Výkresy kresleny od „ruky“ nebo v ruce dle pravítka
- Obsah výkresů dle zadání úlohy
- Odlišit příčky/prosklené/obvodové zdi (tl. čáry/šrafou)
- V rohu výkresu umístěná severka (obytné m.)
Časté chyby
- Chybí základní a vnitřní kóty
- Chybí popis místností s výměrou m2
- Chybí měřítko
- Chybí popisy nebo nepřehledné
- Chybí značení řezu v půdorysu
- Chybí instalační jádro, předstěna (wc, koupelna)
- Chybí výškové kóty v pohledu (strop/podlaha)
- Nedostatečné průchody a odstupy
- Nesprávné používání písma, čar
- Chybí celková plocha a kategorie u bytu
Úprava
- Dole - min 1,5 cm okraj (obsah dle vzoru)
- Rezerva pro pozdější vazbu (při levém okraji 3 cm)
VZOR

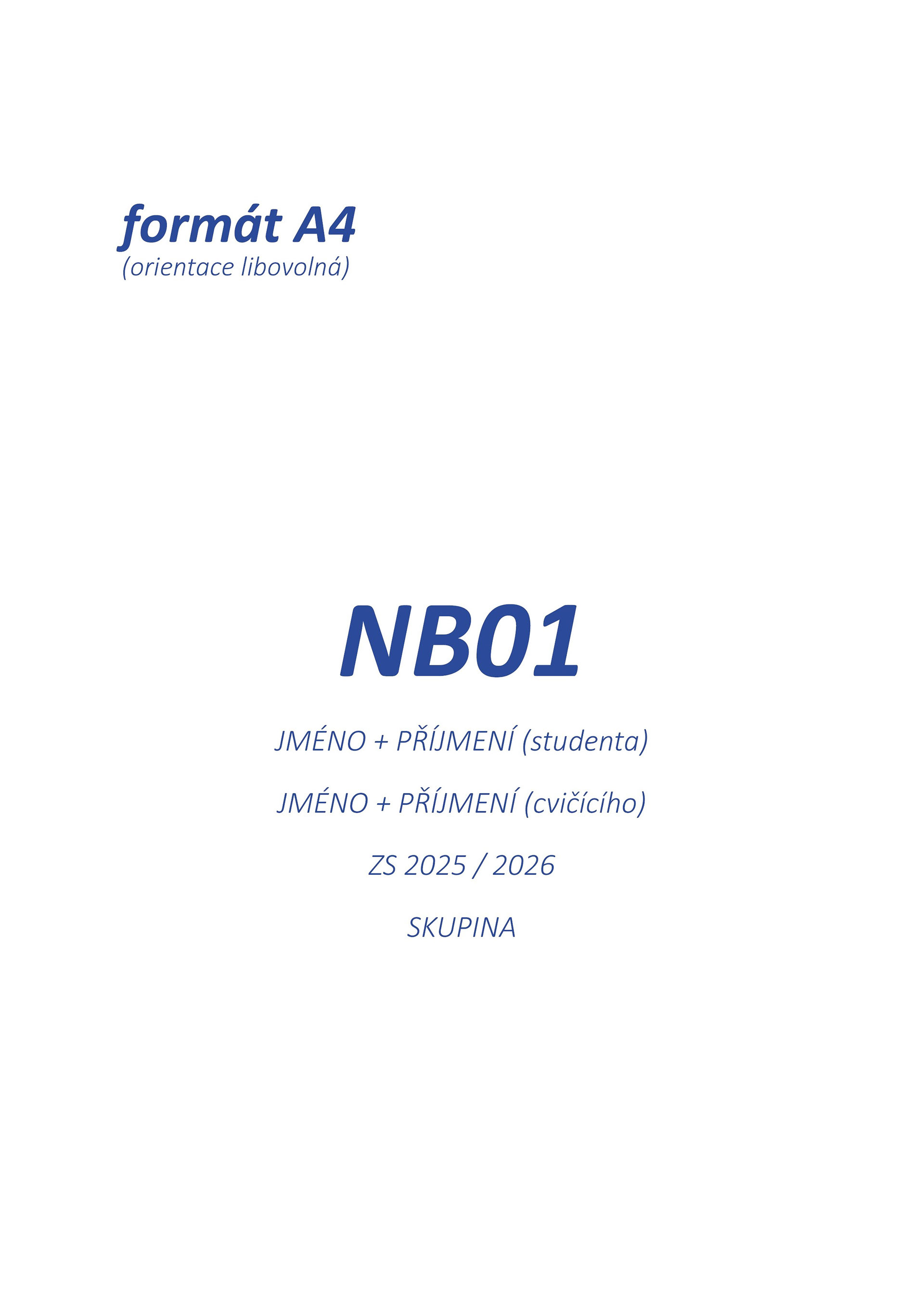

ŠABLONA ÚVODNÍ

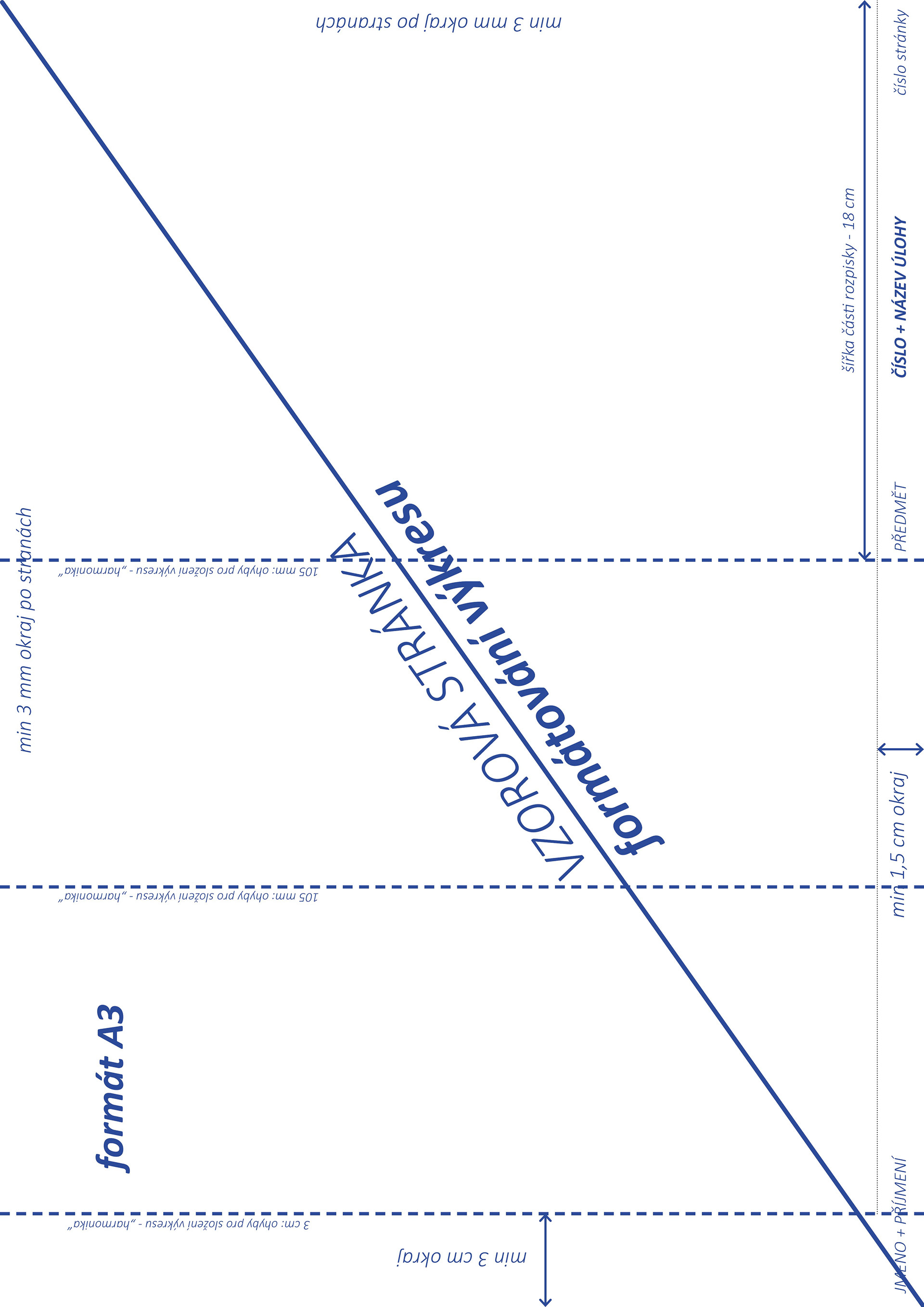

ŠABLONA VÝKRES A3

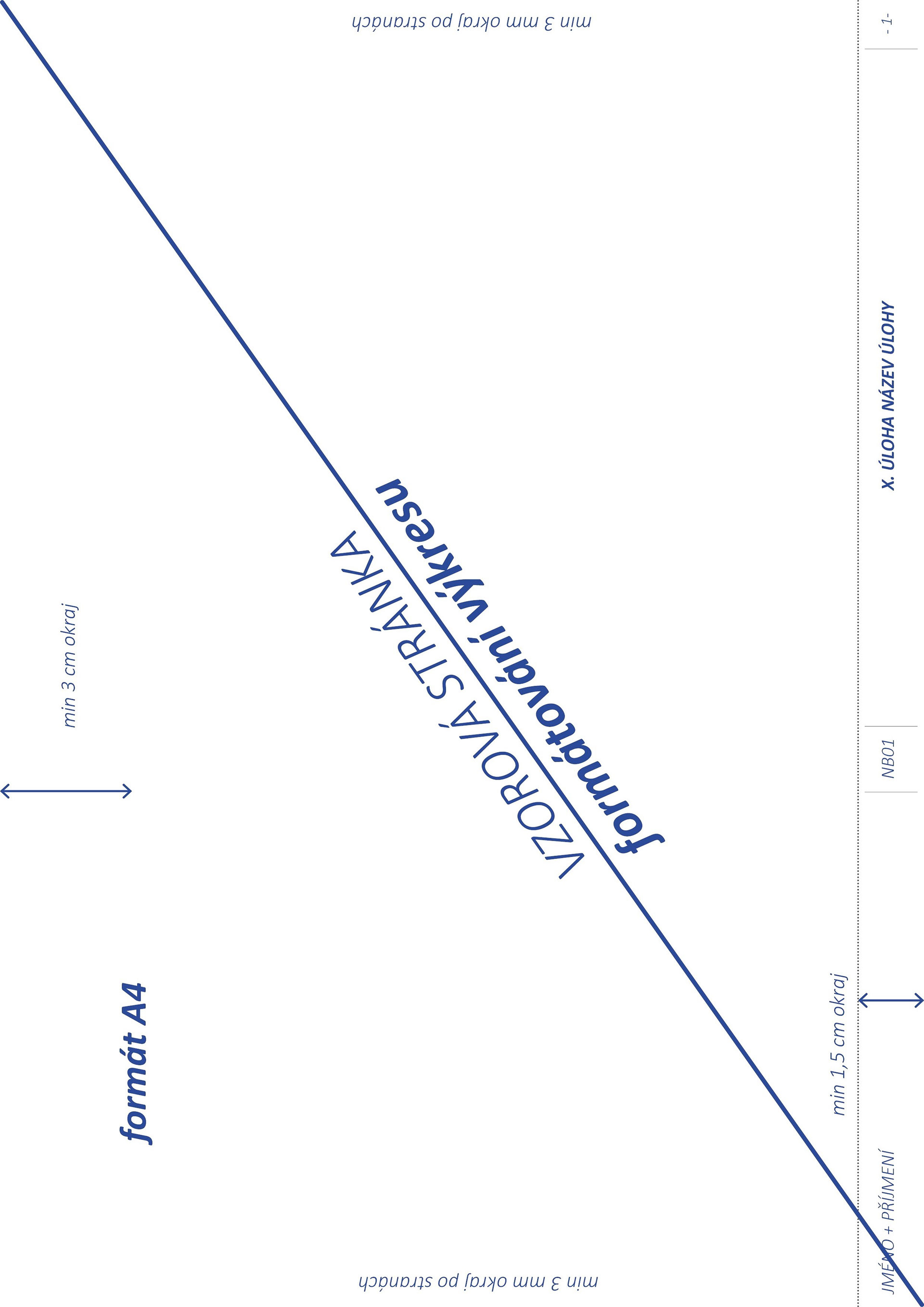

ŠABLONA VÝKRES A4
