BYTOVÝ DŮM: VSTUPNÍ PROSTORY
Úloha je zaměřena na vstupní prostory bytového domu (závětří, zádveří, vstupní nebo schodišťová hala) s návazností na další prostory (kolárna, kočárkárna, případně úklidová komora, místnost pro odpad z domácností). Rozdělení zón a jednotlivých prostorů čistící zónou (venkovní a vnitřní prostor), umístění dopisních schránek, informační tabule pro residenty, případně donáškové boxy. Součástí návrhu bude charakteristika a volba povrchů, rozmístění osvětlení vč. venkovních prostor a nasvícení vstupu. Venkovní prostor je 0,6-0,9 m pod úrovní domu, návrh bude obsahovat řešení bezbariérového přístupu a další vhodné materiály s ohledem na požadavek bezbariérovosti.
ZADÁNÍ
NAVRHNĚTE VSTUPNÍ PROSTORY
Příprava
Normy a všeobecný přehled týkající se problematiky schodišť, bytových domů, bezbariérového řešení přístupnosti, výpočet rampy a schodiště.
Výkresy
1) Půdorys
2) Řez
Formát: 1 x A3
Měřítko: 1:100
Rozsah obsahu
a) Vstupní parametry (výšky, dimenze, odstupy...)
b) Výkresy půdorysu 1) a řezu 2)
Vstupní prostor: vnější kryté závětří (stříška apod., vhodné místo pro umístění zvonků), návaznost na vnitřní prostor vstupní prostor zádveří, který dále navazuje na schodišťovou halu. Vstupní prostor obsahuje domovní schránky, informační tabuli pro rezidenty, navazuje na kočárkárnu a kolárnu, úklidovou komoru a případně místnost pro shoz domovního odpadu. Výšková úroveň prvního podlaží je cca o 600 až 900 mm výše, než úroveň terénu, bezbariérový přístup bude překonán pomocí rampy a také schody (výpočet dle předchozí úlohy)
c) Výpočet rampy - počítejte s vnější rampou do 3 metrů o sklonu 1:8 (12,5 %)
d) Kóty - základní vnější rozměry místnosti, velikosti okenních otvorů včetně výšky parapetu, kóty dveří, základní vnitřní rozměry místností, kóty pro průchody
e) Parametry místnosti - popis místnosti, plocha místnosti (formou tabulky / legendy místností nebo přímo v půdorysu)
f) Popisy - nebo legendou (domovní schránky, tabule...) a popisy materiálů
g) Obecné náležitosti - popis místností, plochu místností a celkovou plochu bytu (formou tabulky nebo v půdorysu), doplnění severky do půdorysu (v případě obytných místností), název výkresu, měřítko (vše velkým tiskacím písmem)
h) Čáry a šrafy - dbejte na význam druhů čar / šraf (šrafy lze použít pro zvýraznění konstrukcí jako příček a nosných stěn, čerchované čáry - konstrukce nad úrovní řezu, tlustě - obvodové stěny, tence - příčky, tence - zařizovací předměty apod., přerušované čáry - skryté / neviditelné prvky například pro zobrazení polic uvnitř skříněk)
PREZENTACE KE CVIČENÍ (ke stažení zde)
ZPRACOVÁNÍ (přehled zde)
PODKLADY (přehled zde)

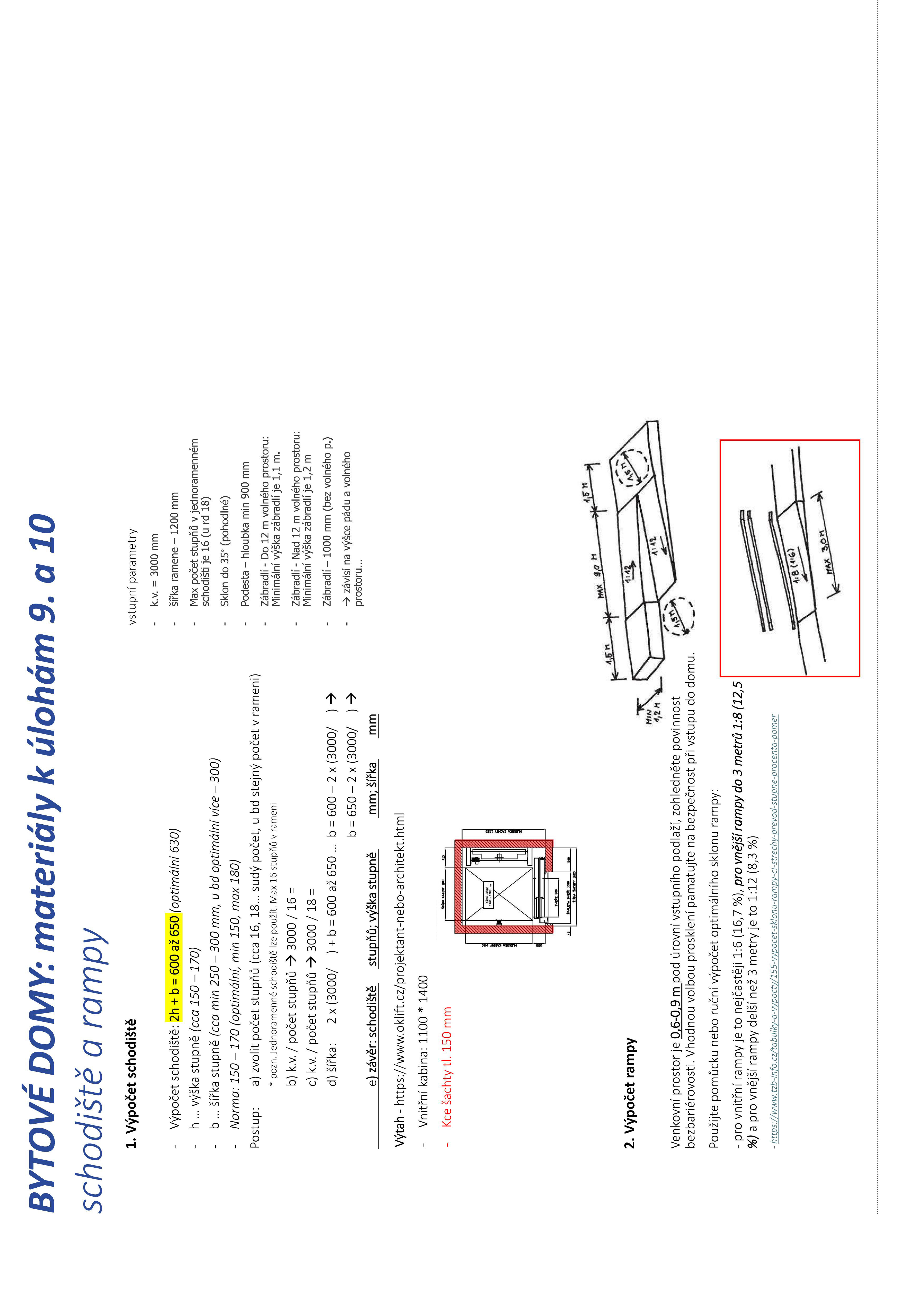

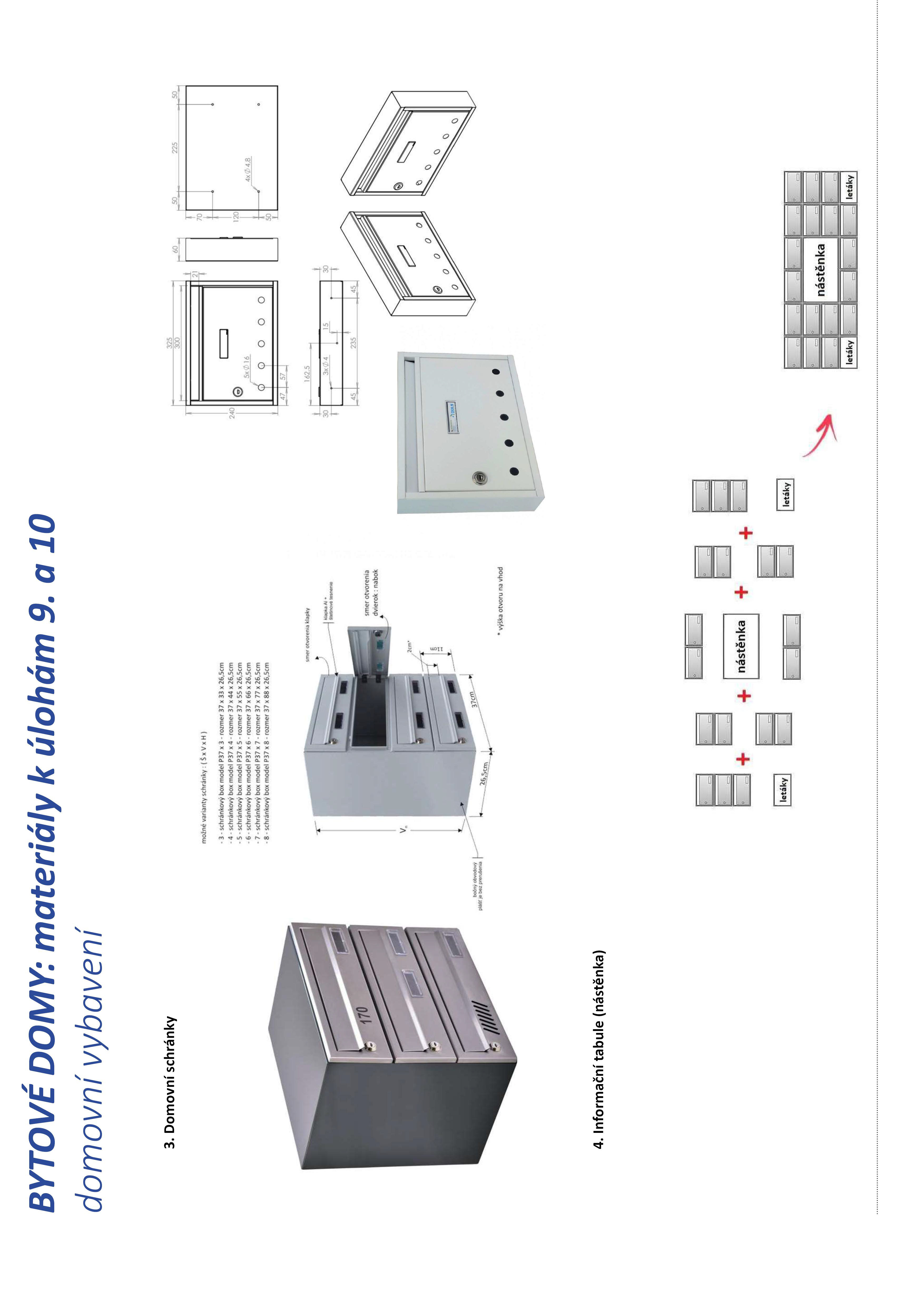

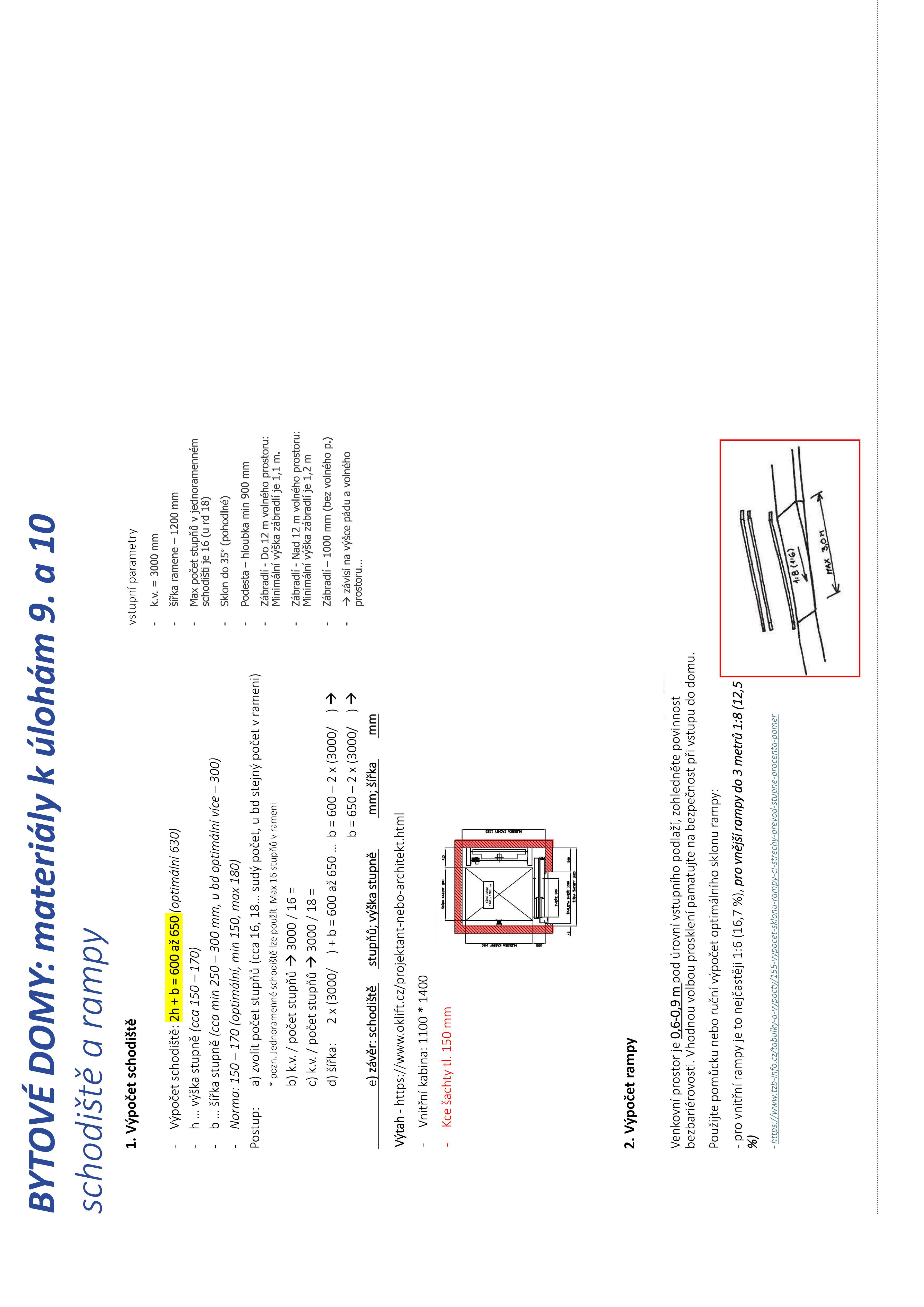

MATERIÁLY K ÚLOZE

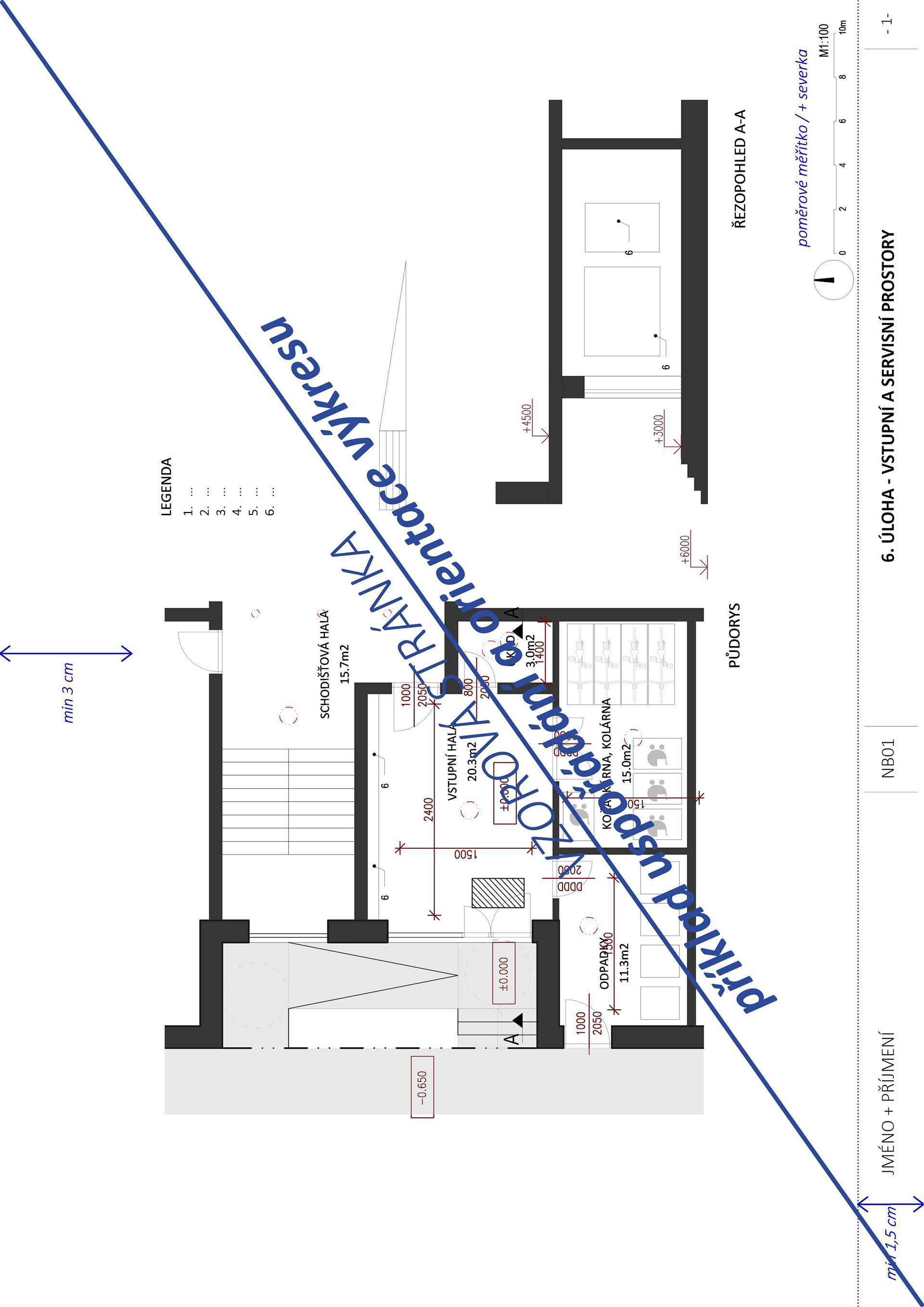

VÝKRES
podklad pro bd
podklad pro bd
