BYTOVÝ DŮM: VERTIKÁLNÍ KOMUNIKACE
Úloha je zaměřena na vertikální komunikační prostor schodišťové sekce v bytovém domě. Návrh bude obsahovat 1 x výtah, 1 x domovní schodiště a navazující centrální prostor běžného podlaží bytové domu zpřístupňující 2 - 4 byty. Součástí návrhu bude orientace ke světovým stranám a okno / okna. Součástí bude umístění technického vybavení jako instalační prostup pro vedení vzduchotechniky ze společných prostor v suterénu, umístění patrových elektrorozvaděčů pro 2 - 4 byty, umístění a pozice umělého osvětlená prostorů a návrh povrchů podlah a stěn. Součástí bude výpočet schodiště, volba a půdorys výtahové kabiny dle výběru typového prvku od výrobce včetně příslušných konstrukcí (šachta).
ZADÁNÍ
NAVRHNĚTE SCHODIŠTĚ S VÝTAHEM
Příprava
Normy a všeobecný přehled týkající se problematiky schodišť a bytových domů, výpočet schodiště. Typový výtah.
Výkresy
1) Půdorys
2) Řez
Formát: 1 x A3
Měřítko: 1:50
Rozsah obsahu
a) Vstupní parametry (výšky, dimenze, odstupy...)
b) Výkresy půdorysu 1) a řezu 2)
Schodiště s výtahem a halou: schodišťové sekce bytového domu s umístěním 1 výtahu (na internetu vyhledejte vhodný typový výtah) a domovního schodiště. Konstrukční výška podlaží je 3000 mm. Z prostoru bude přístup do 2-4 bytů. Okenní otvory: Součástí návrhu bude orientace ke světovým stranám a okno/okna. Technické vybavení: jako instalační prostup pro vzduchotechnické vedení ze společných prostor v suterénu (cca 3 x vzt profil á 0,5 m2) a také umístění patrových elektrorozvaděčů pro 2-4 byty. Umístěte základní pozice umělého osvětlení prostor a vyznačte volbu povrchů podlah a stěn. Součástí výkresu bude i výpočet základních parametrů schodiště, volba výtahové kabiny a výtahové šachty včetně příslušných konstrukcí, schodišťové zábradlí.

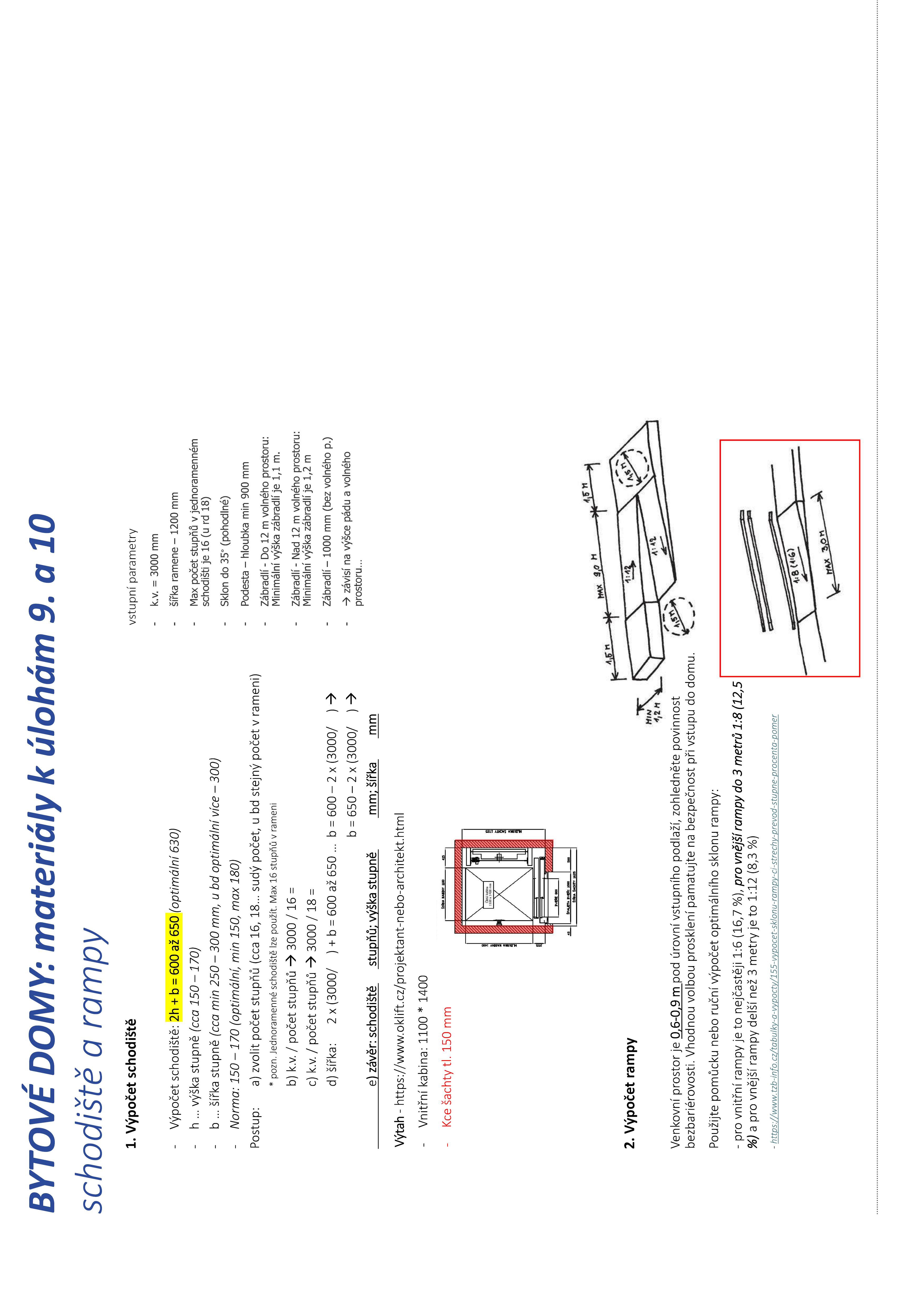

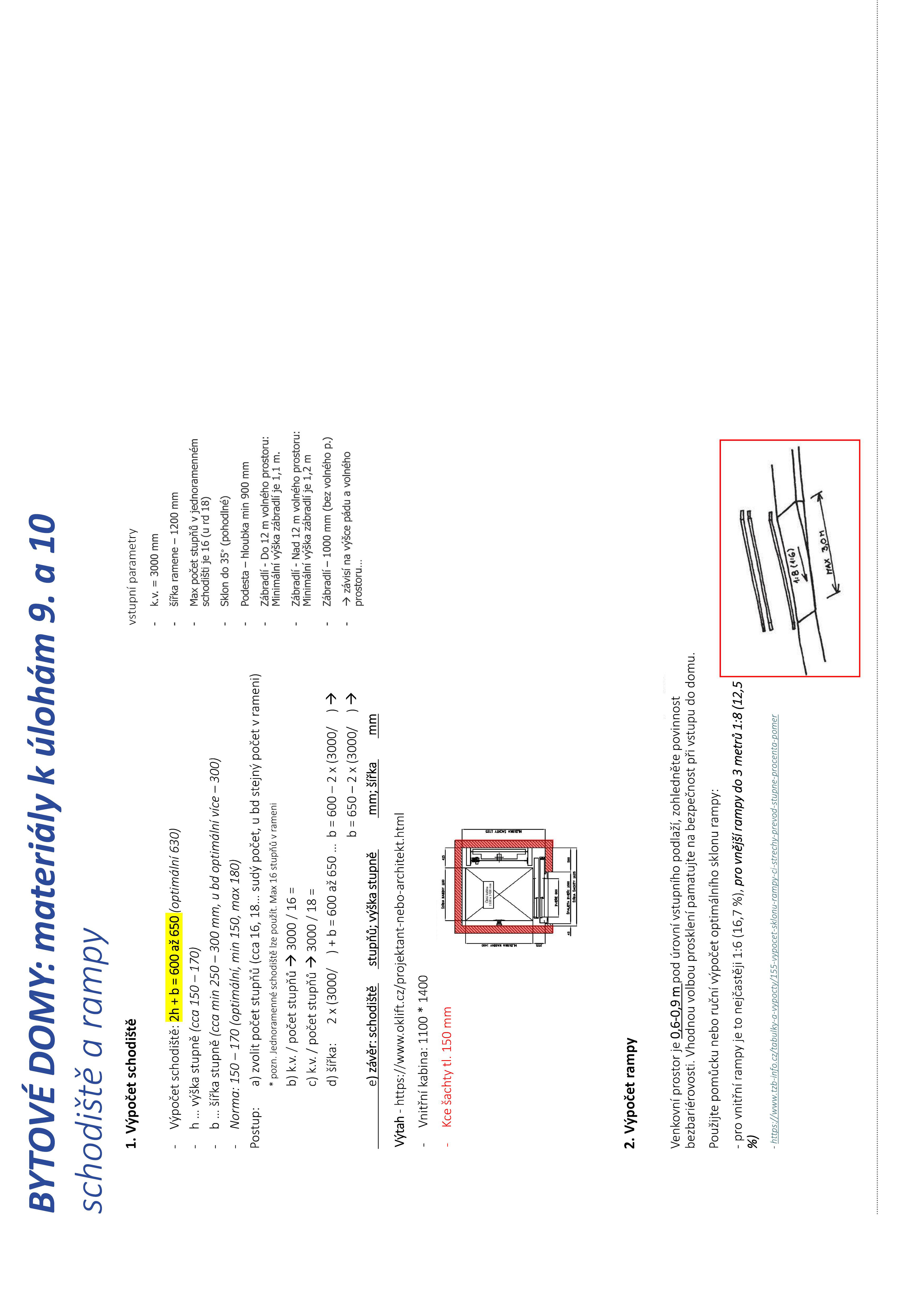

c) Výpočet schodiště - vzorec 2h + b = 600 až 650 (optimální 630)
d) Kóty - základní vnější rozměry místnosti, velikosti okenních otvorů včetně výšky parapetu, kóty dveří, základní vnitřní rozměry místností, kóty pro průchody
e) Parametry místnosti - popis místnosti, plocha místnosti (formou tabulky / legendy místností nebo přímo v půdorysu)
f) Popisy - nebo legendou (výtah, šachta...) a popisy materiálů
g) Obecné náležitosti - popis místností, plochu místností a celkovou plochu bytu (formou tabulky nebo v půdorysu), doplnění severky do půdorysu (v případě obytných místností), název výkresu, měřítko (vše velkým tiskacím písmem)
h) Čáry a šrafy - dbejte na význam druhů čar / šraf (šrafy lze použít pro zvýraznění konstrukcí jako příček a nosných stěn, čerchované čáry - konstrukce nad úrovní řezu, tlustě - obvodové stěny, tence - příčky, tence - zařizovací předměty apod., přerušované čáry - skryté / neviditelné prvky například pro zobrazení polic uvnitř skříněk)
PREZENTACE KE CVIČENÍ (ke stažení zde)
ZPRACOVÁNÍ (přehled zde)
PODKLADY (přehled zde)

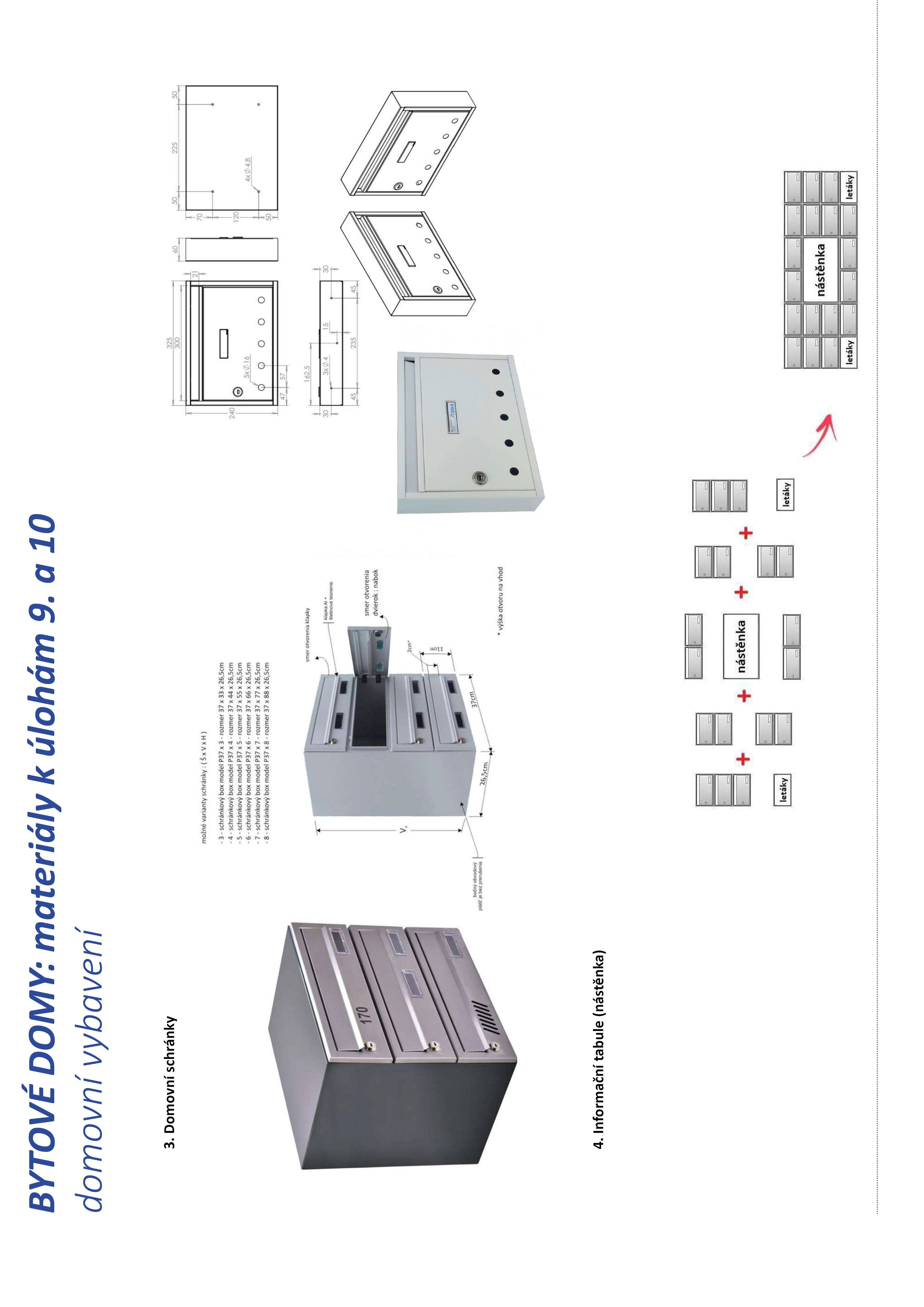

MATERIÁLY K ÚLOZE

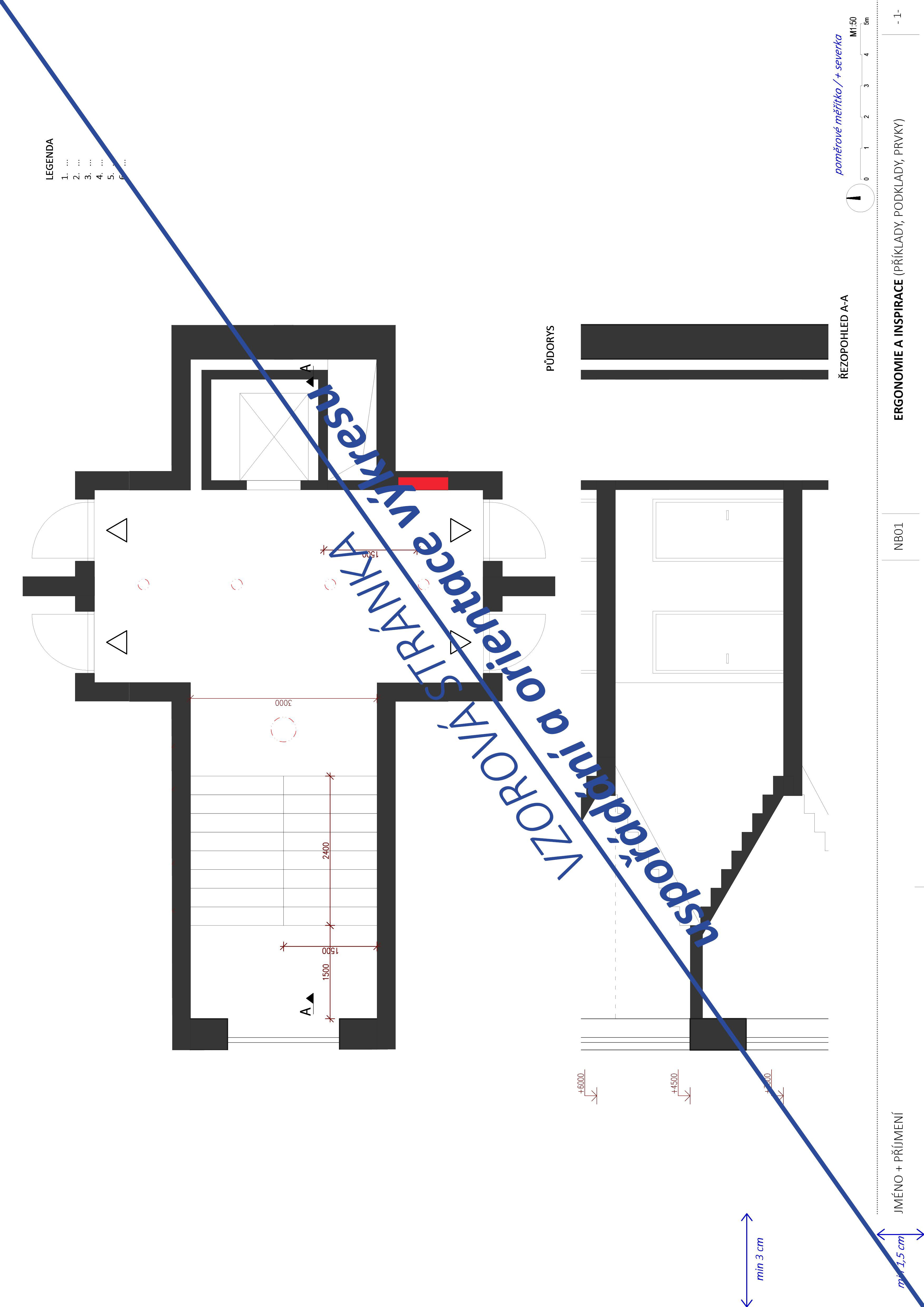

VÝKRES
podklad pro bd
podklad pro bd
