[ NÁUKA O BUDOVÁCH 1]
_______________________
BYT: VELKÝ BYT 140 M2+
Úloha je zaměřena na návrh bytu kategorie 3kk nebo 3+1 obsahující minimálně: obývací pokoj s jídelnou a s kuchyň součástí hlavní obytné místnosti, dětský pokoj pro jedno až dvě děti / nebo pracovnu (bezdětný pár), ložnici rodičů, samostatnou toaletu, koupelnu a může / nemusí obsahovat komoru či servisní místnost. Úloha navazuje na předchozí zadání a slučuje dílčí návrhy do jednoho celku - byt.
ZADÁNÍ
NAVRHNĚTE VELKÝ BYT 3kk
Příprava
Šablona se zařizovacími předměty překreslené v měřítku z předchozích hodin, zpracované úlohy (koupelna, toaleta, kuchyň, obývací prostor s jídelnou, ložnice pro dvě osoby, dětský pokoj pro dvě osoby, vstupní prostor a servisní příslušenství bytu). Pro zpracování zadání lze použít vypracovaní dispozice nebo je modifikovat dle potřeby.
Výkresy
1) Půdorys bytu
Formát: 1 x A3
Měřítko: 1:50
Podklad (domácí příprava): 1 x A4 (A3 dle potřeby)
Rozsah obsahu
a) Podklad (domácí příprava) - list formátu A4 (A3) a na něm legenda s vybranými zařizovacími předměty, zvlášť mimo tuto legendu další použité prvky pro kreslení do půdorysu (dle potřeby okótovat pro usnadnění práce)
b) Výkresy půdorysu 1)
Byt 3kk: pro 2-3člennou rodinu (rodiče a 1 dítě nebo manželský pár a pracovna), vyššího kvalitativního standardu, do městské bytové novostavby. Vhodné uspořádání dispozice, s důrazem na soukromí v ložnicích, provázání bytu s venkovními prostorami (balkon / terasa / předzahrádka). Vhodná orientace místností ke světovým stranám, spočítejte oslunění bytu. Vhodné je k manželské ložnici připojit samostatnou koupelnu. Zužitkujte poznatky z předchozích hodin. Byt vybavte preferovaným nábytkem v obytných místnostech, kuchyňskou linkou a modulárními sekcemi v servisních místnostech (šatny / předsíně / komory apod.) Není nutné zohledňovat konstrukční systém, ale zahrňte předpokládané tloušťky příček (100 mm)
c) V půdorysu vybavte zařizovacími předměty a nábytkem. Stačí zjednodušený obrysy prvků, pokud jsou jednoznačně graficky znázorněny
d) Kóty - základní vnější rozměry místnosti, velikosti okenních otvorů včetně výšky parapetu, kóty dveří, základní vnitřní rozměry místností, dále ve výkresech budou umístěny zařizovací předměty a základní odstupy (kóty pro průchody, zařizovacích předmětů apod. pouze pokud není půdorys totožný s předchozím zpracovaným řešením)
e) Parametry místnosti - popis místnosti, plocha místnosti (formou tabulky / legendy místností nebo přímo v půdorysu)
f) Popisy - nebo legendou u interiérových předmětů, dle vlastní potřeby, pokud není něco jednoznačně čitelné nebo není zařizovacím předmětem
g) Obecné náležitosti - popis místností, plochu místností a celkovou plochu bytu (formou tabulky nebo v půdorysu), doplnění severky do půdorysu (v případě obytných místností), název výkresu, měřítko (vše velkým tiskacím písmem)
h) Čáry a šrafy - dbejte na význam druhů čar / šraf (šrafy lze použít pro zvýraznění konstrukcí jako příček a nosných stěn, čerchované čáry - konstrukce nad úrovní řezu, tlustě - obvodové stěny, tence - příčky, tence - zařizovací předměty apod., přerušované čáry - skryté / neviditelné prvky například pro zobrazení polic uvnitř skříněk)
i) Proslunění bytu - pro výpočet použijte zjednodušený vzorec výpočtu. Obytná místnost je prosluněná, je-li desetina plochy této místnosti menší než plocha okenního otvoru (So > 1/10 S o.m.). Byt je prosluněn, je-li součet ploch všech posuzovaných obytných místností větší než třetina součtu ploch všech místností tohoto bytu. (S o.m.1 + S o.m.2 + S o.m. x ... > 1/3 S všechny)
PREZENTACE KE CVIČENÍ (ke stažení zde)
ZPRACOVÁNÍ (přehled zde)
PODKLADY (přehled zde)
MATERIÁLY K ÚLOZE

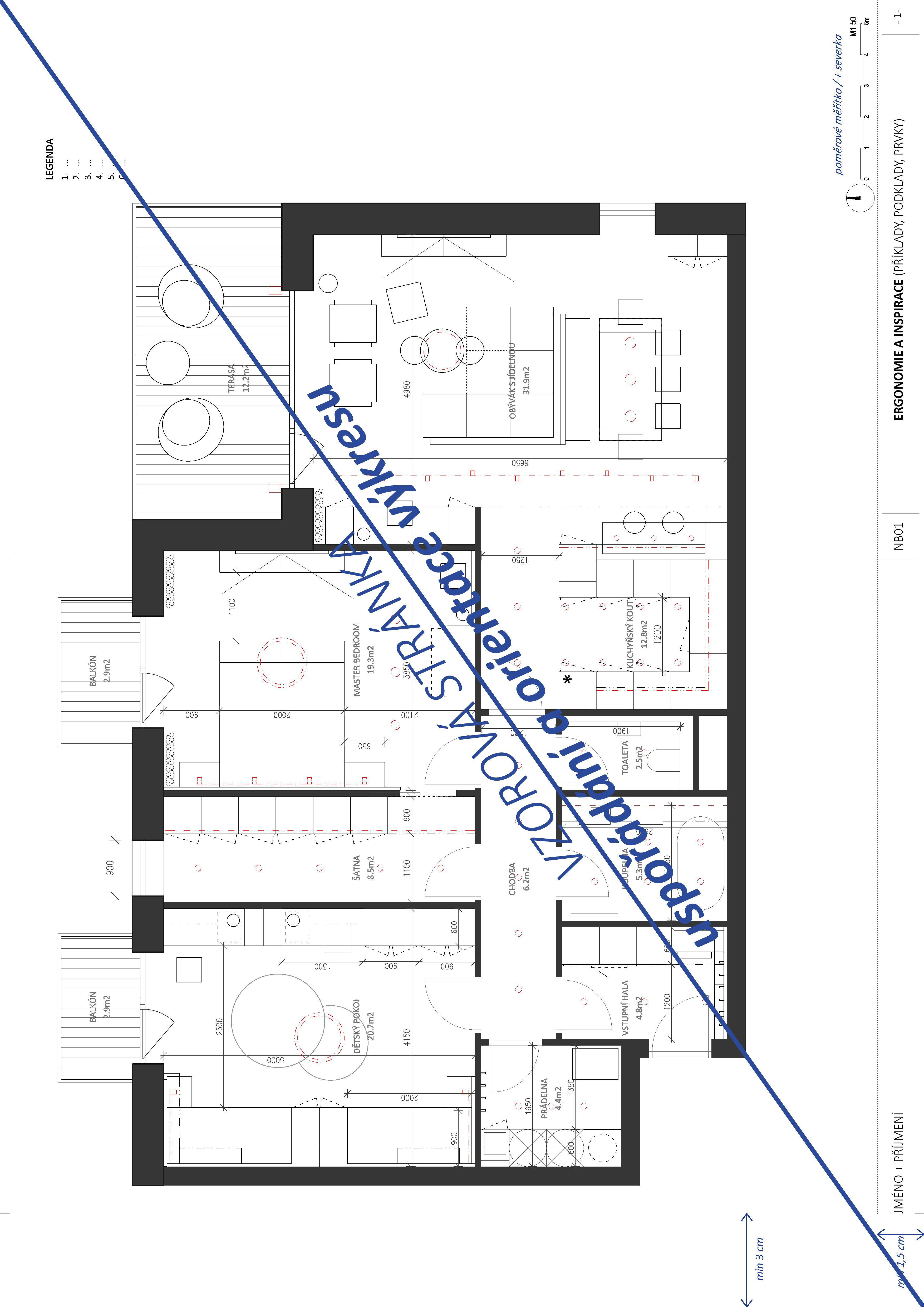

VÝKRES

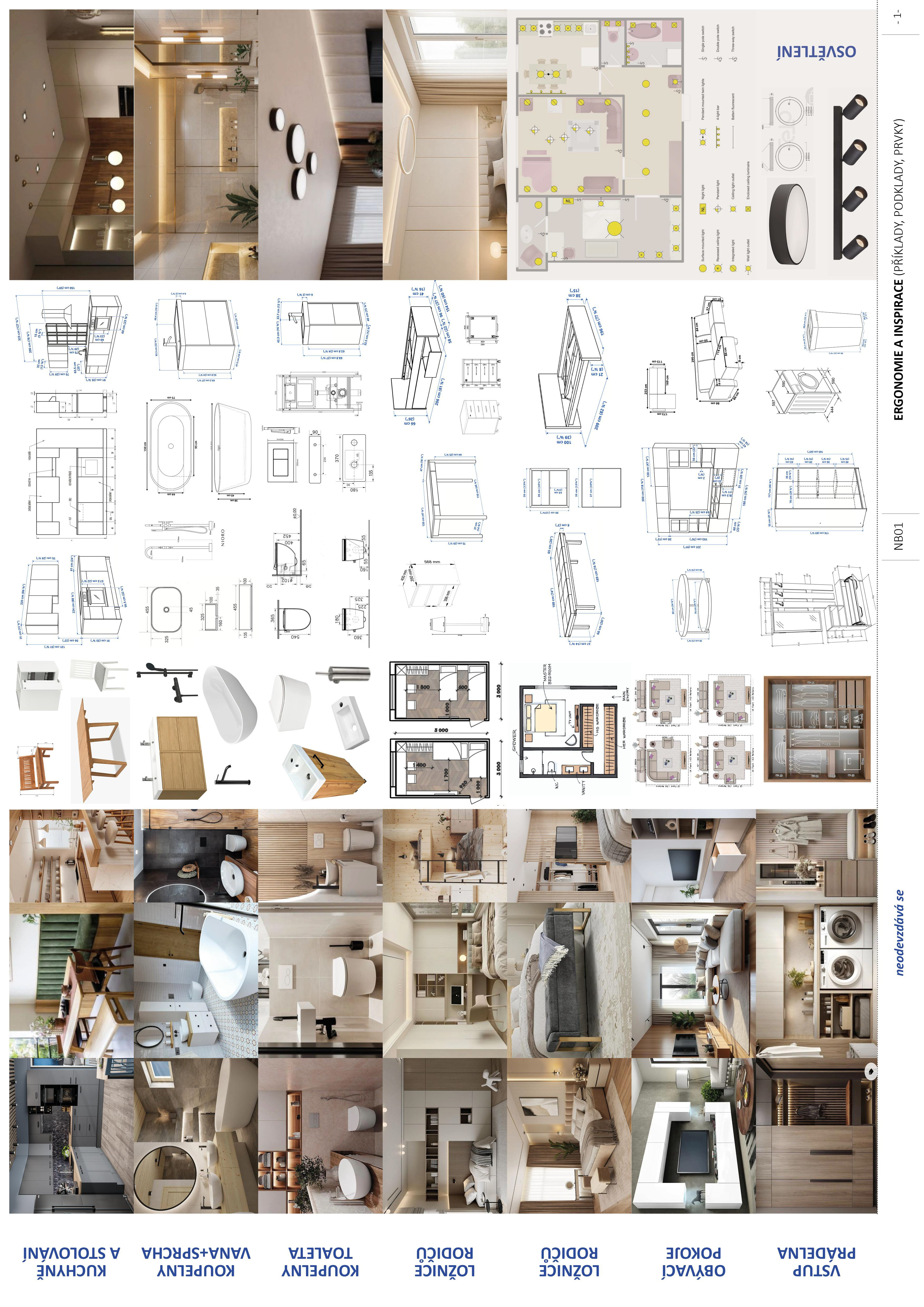

INSPIRACE

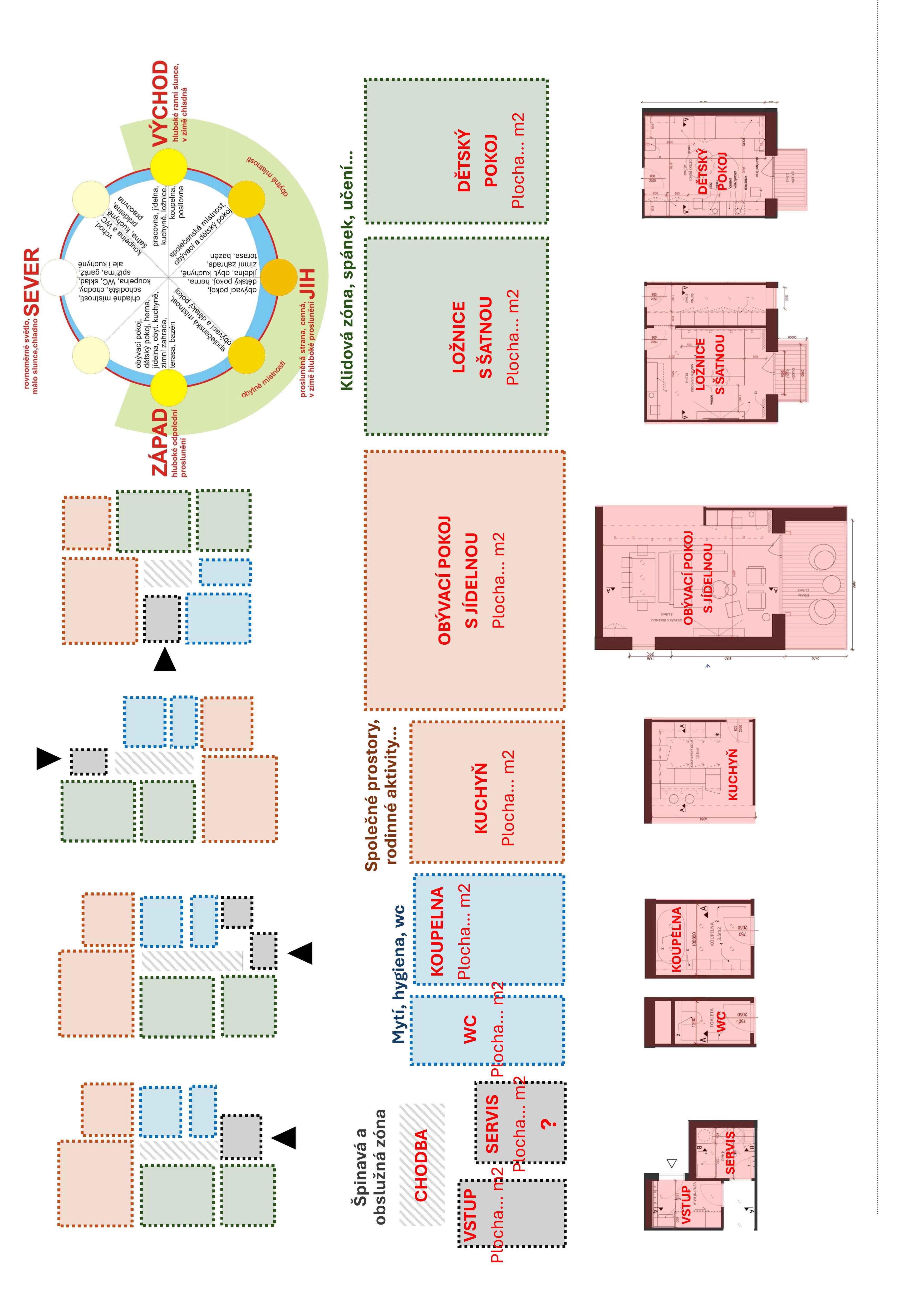

bublinové schéma
