[ NÁUKA O BUDOVÁCH 1]
_______________________
BYT: VSTUPNÍ A SERVISNÍ PROSTORY
Úloha je zaměřena na vstupní prostor bytu (předsíň s šatními úložnými prostory) a navazující komoru/místnost pro domácí práce (možnost praní prádla, sušička, případně prostor pro sušení prádla), osvojení základních rozměrů a funkčních parametrů při pobytu a pohybu ve vstupním prostoru a místnosti s příslušenstvím. Seznámení s podrobnostmi zařizovacích předmětů a jejich značení v půdorysech a uspořádání návazností na další prostory bytu (definice čisté a špinavé zóny). Příprava - rešerše předsíní a řešení vstupních prostorů bytu (reference, obrázky, skici, vlastní fotky, dostupné půdorysy a pohledy rešerší), příslušné zařizovací předměty (ideálně překreslené v měřítku). Výstupem je náčrt celého bytu („bublinové schéma“), ke kterému tyto vstupní prostory náleží.
ZADÁNÍ
NAVRHNĚTE VSTUP A SERVISNÍ PROSTOR V BYTĚ
Příprava
Šablona se zařizovacími předměty překreslené v měřítku, lze navázat na šablonu z předchozího cvičení a doplnit (v minimálním rozsahu: 1. sušička, 2. pračka, 3. sušák na prádlo, 4. koš na prádlo)
Výkresy
1) Půdorys vstupního servisního prostoru
2) Pohled / řezopohled (vstupu)
Formát: 1 x A4 (A3)
Měřítko: 1:50
Podklad (domácí příprava): 1 x A4 (A3 dle potřeby)
Rozsah obsahu
a) Podklad (domácí příprava) - list formátu A4 (A3) a na něm legenda s vybranými zařizovacími předměty, zvlášť mimo tuto legendu další použité prvky pro kreslení do půdorysu (dle potřeby okótovat pro usnadnění práce)
b) Výkresy půdorysu 1) a pohledu 2)
Vstupní a servisní prostor: předsíň bytu, s šatními úložnými prostory a navazující komorou/místností domácích prací, s logickým uspořádáním návazností na další prostory bytu, definujte čistou a špinavou zónu. Zkreslete půdorys obou místností včetně umístění dveří, nábytku a vybavení, osvětlení a způsobu a směru otevírání dveří a dvířek a řez předsíní s pohledem na odkládací předsíňovou stěnu.
c) V půdorysu určete polohu pračky, sušičky na prádlo, případně i prostor pro sušení prádla, koš na prádlo, vymezte špinavou čistou zónu v bytě (návaznost těchto prostorů na sebe), vybavte vstupní místnost potřebnými prvky (úložné prostory pro kabáty, háčky, lavici pro obouvání apod.)
d) Kóty - základní vnější rozměry místnosti, případně velikosti okenních otvorů, základní vnitřní rozměry místnosti, dále ve výkresech budou umístěny zařizovací předměty a základní odstupy (kóty pro průchody, zařizovacích předmětů apod.), výškové rozměry (tzv. kachny podlahy, stropu, světlá výška místnosti)
e) Parametry místnosti - popis místnosti, plocha místnosti (formou tabulky / legendy místností nebo přímo v půdorysu)
f) Popisy - nebo legendou u interiérových předmětů jako stůl, gauč, postel atd., u zařizovacích předmětů
g) Obecné náležitosti - popis místností, plochu místností a celkovou plochu bytu (formou tabulky nebo v půdorysu), doplnění severkydo půdorysu (v případě obytných místností), název výkresu, měřítko (vše velkým tiskacím písmem)
h) Čáry a šrafy - dbejte na význam druhů čar / šraf (šrafy lze použít pro zvýraznění konstrukcí jako příček a nosných stěn, čerchované čáry - konstrukce nad úrovní řezu, tlustě - obvodové stěny, tence - příčky, tence - zařizovací předměty apod., přerušované čáry - skryté / neviditelné prvky například pro zobrazení polic uvnitř skříněk)
PREZENTACE ZE CVIČENÍ (ke stažení zde)
ZPRACOVÁNÍ (přehled zde)
PODKLADY (přehled zde)
MATERIÁLY K ÚLOZE

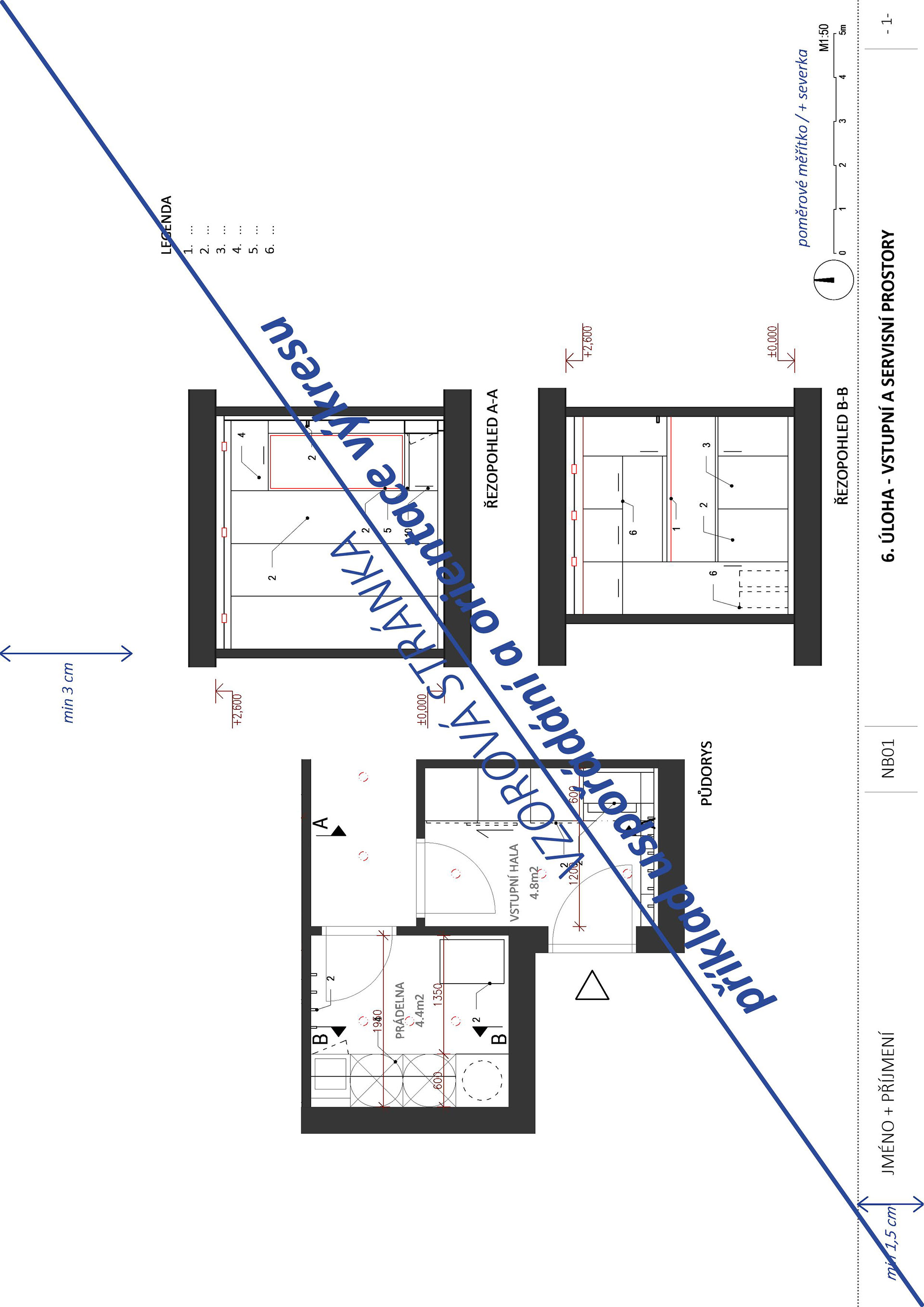

VÝKRES
INSPIRACE

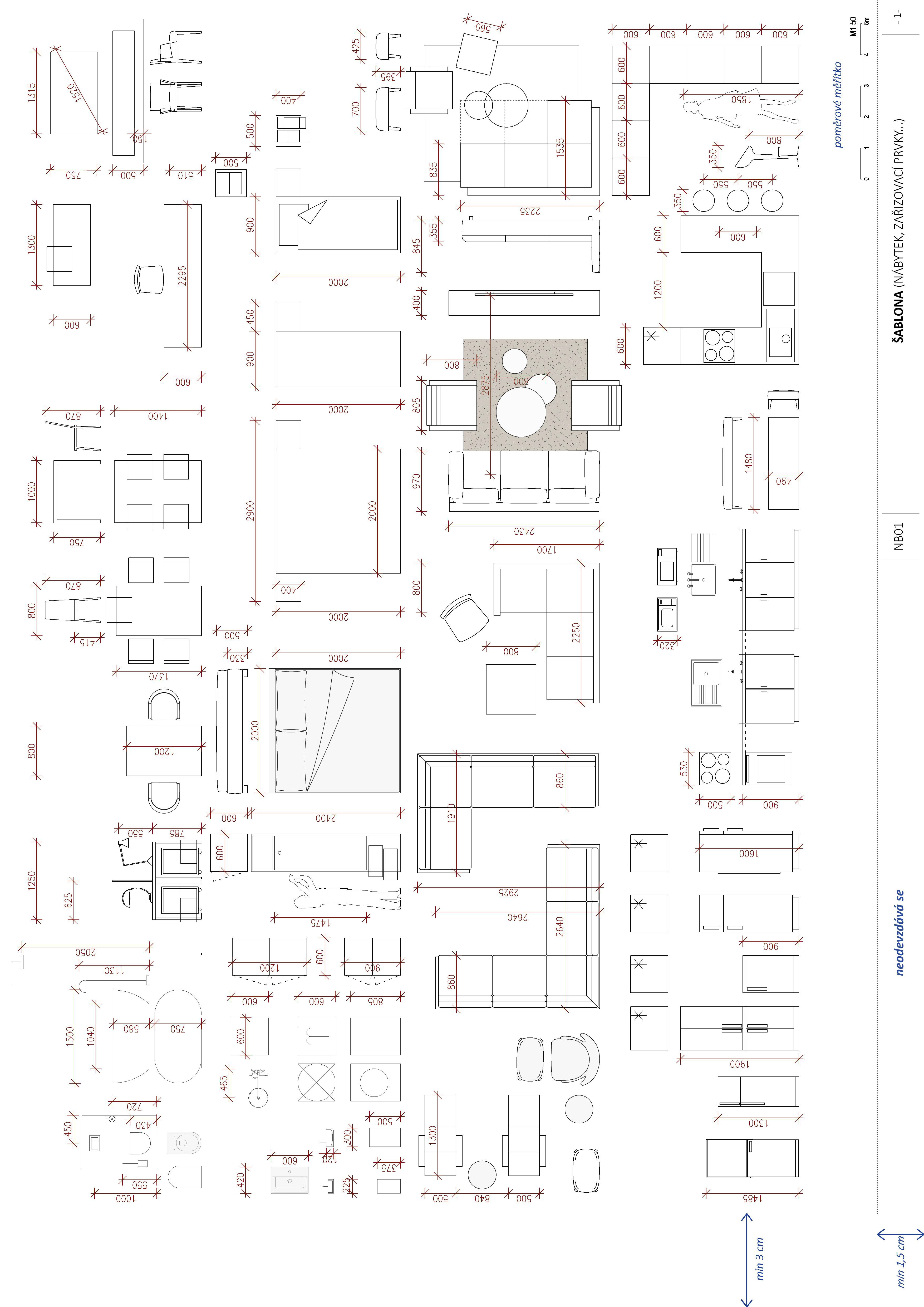

podklad šablony
