[ NÁUKA O BUDOVÁCH 1 ]
_______________________
BYT: DĚTSKÝ POKOJ
Úloha je zaměřena na dětské pokoje (jako obytná místnost pro dvě děti s potřebným příslušenstvím), osvojení základních rozměrů a funkčních parametrů při pobytu a pohybu v dětském pokoji. Seznámení s podrobnostmi zařizovacích předmětů a jejich značení v půdorysech. Příprava - rešerše ložnice s dvojlůžkem (reference, obrázky, skici, vlastní fotky, dostupné půdorysy a pohledy rešerší), příslušné zařizovací předměty (ideálně překreslené v měřítku).
ZADÁNÍ
NAVRHNĚTE DĚTSKÝ POKOJ PRO DVĚ DĚTI
Příprava

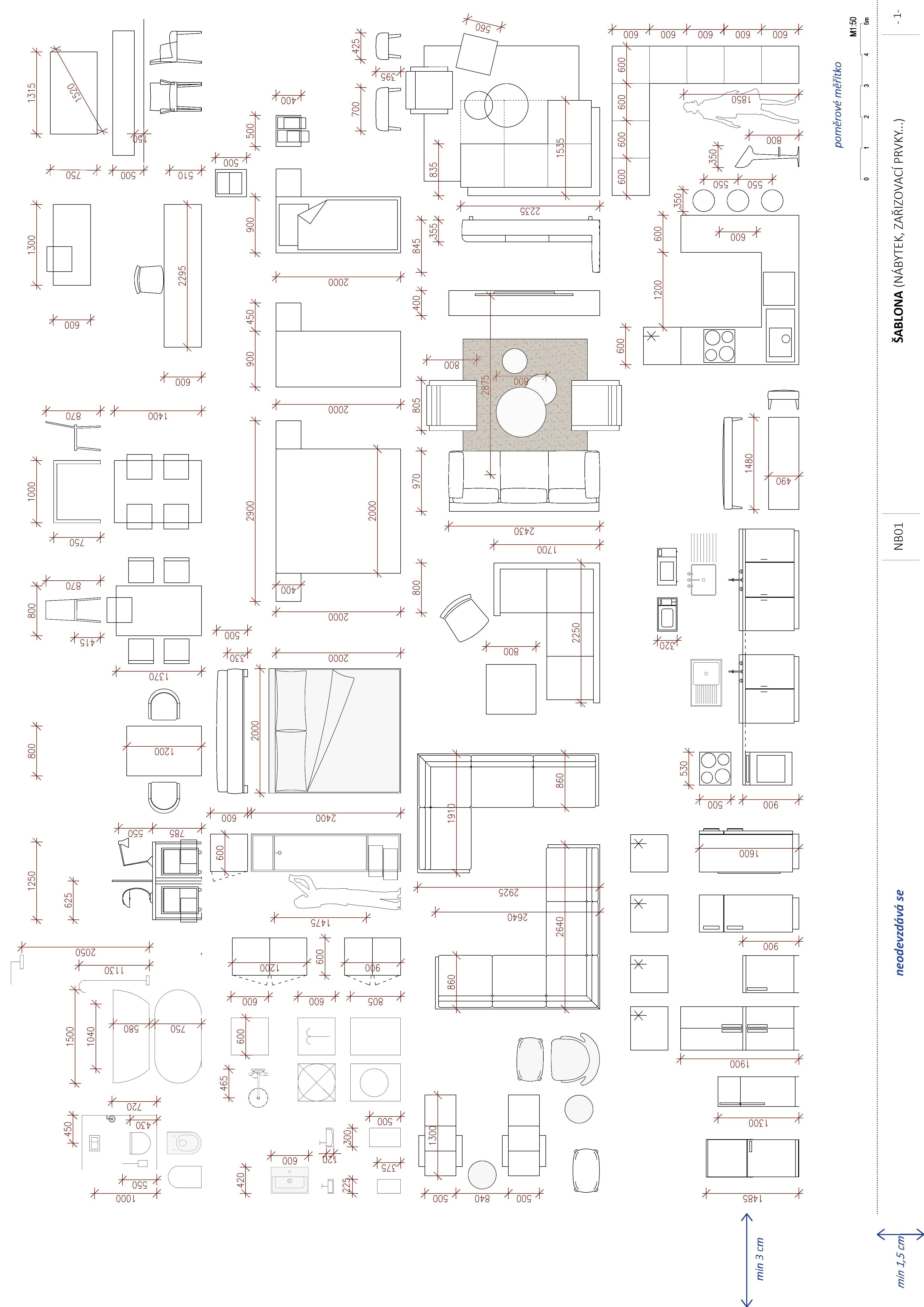

Šablona se zařizovacími předměty překreslené v měřítku, lze navázat na šablonu z předchozího cvičení a doplnit (v minimálním rozsahu: 1. postel standardní velikosti, 2. psací stůl s židlí, 3. a další prvky vhodné do dětského pokoje)
Výkresy

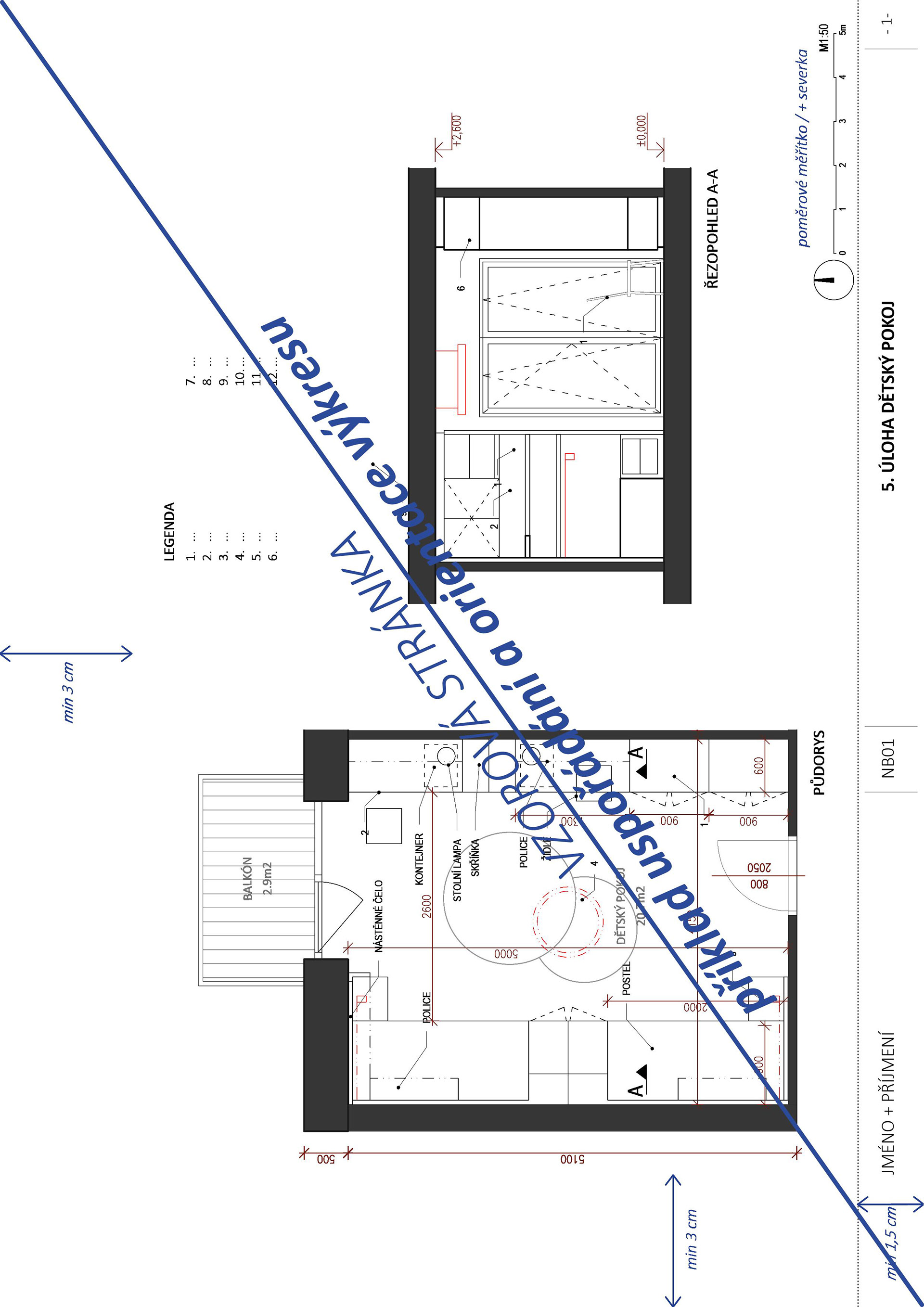

1) Půdorys dětského pokoje s vybavením
2) Pohled / řezopohled (orientace k fasádě)
Formát: 1 x A4
Měřítko: 1:50
Podklad (domácí příprava): 1 x A4 (A3 dle potřeby)
Rozsah obsahu
a) Podklad (domácí příprava) - list formátu A4 (A3) s vybranými zařizovacími předměty, další použité prvky pro kreslení do půdorysu (dle potřeby okótovat pro usnadnění práce)
b) Výkresy půdorysu 1) a pohledu 2)
Dětský pokoj: pohodlný ale ne předimenzovaný dětský pokoj pro dvě děti (dívku a chlapce) ve věku 6-12 let. Vybavte pokoj konkrétním nábytkem, optimálním umístěním okna, dveří, případně venkovním prostorem (balkon…). Vyznačte orientaci ke světovým stranám. Výstupem bude půdorys a řez v měřítku 1: 25. Z kresby bude patrné, jak jsou veliká navržená okna, jakou mají výšku parapetu apod.
c) V půdorysu určete polohu okna a velikost (optimální pozice včetně výšky parapetu), dveří, případně návaznost na venkovní balkón či terasu, navrhněte vybavení pokoje (šatní skříně, police, psací stůl, noční stolek, židle, případně křeslo, rozkládací pohovku, místo pro hraní - může být zdůrazněno graficky například výsečí koberce, prvky osvětlení jako lampy, stropní svítilo atd.)
d) Kóty - základní vnější rozměry místnosti, případně velikosti okenních otvorů, základní vnitřní rozměry místnosti, dále ve výkresech budou umístěny zařizovací předměty a základní odstupy (kóty pro průchody, zařizovacích předmětů apod.), výškové rozměry (tzv. kachny podlahy, stropu, světlá výška místnosti)
e) Parametry místnosti - popis místnosti, plocha místnosti (formou tabulky / legendy místností nebo přímo v půdorysu)
f) Popisy - nebo legendou u interiérových předmětů jako stůl, gauč, postel atd., u zařizovacích předmětů
g) Obecné náležitosti - popis místností, plochu místností a celkovou plochu bytu (formou tabulky nebo v půdorysu), doplnění severky do půdorysu (v případě obytných místností), název výkresu, měřítko (vše velkým tiskacím písmem)
h) Čáry a šrafy - dbejte na význam druhů čar / šraf (šrafy lze použít pro zvýraznění konstrukcí jako příček a nosných stěn, čerchované čáry - konstrukce nad úrovní řezu, tlustě - obvodové stěny, tence - příčky, tence - zařizovací předměty apod., přerušované čáry - skryté / neviditelné prvky například pro zobrazení polic uvnitř skříněk)
PREZENTACE ZE CVIČENÍ (ke stažení zde)
ZPRACOVÁNÍ (přehled zde)
PODKLADY (přehled zde)
MATERIÁLY K ÚLOZE
VÝKRES

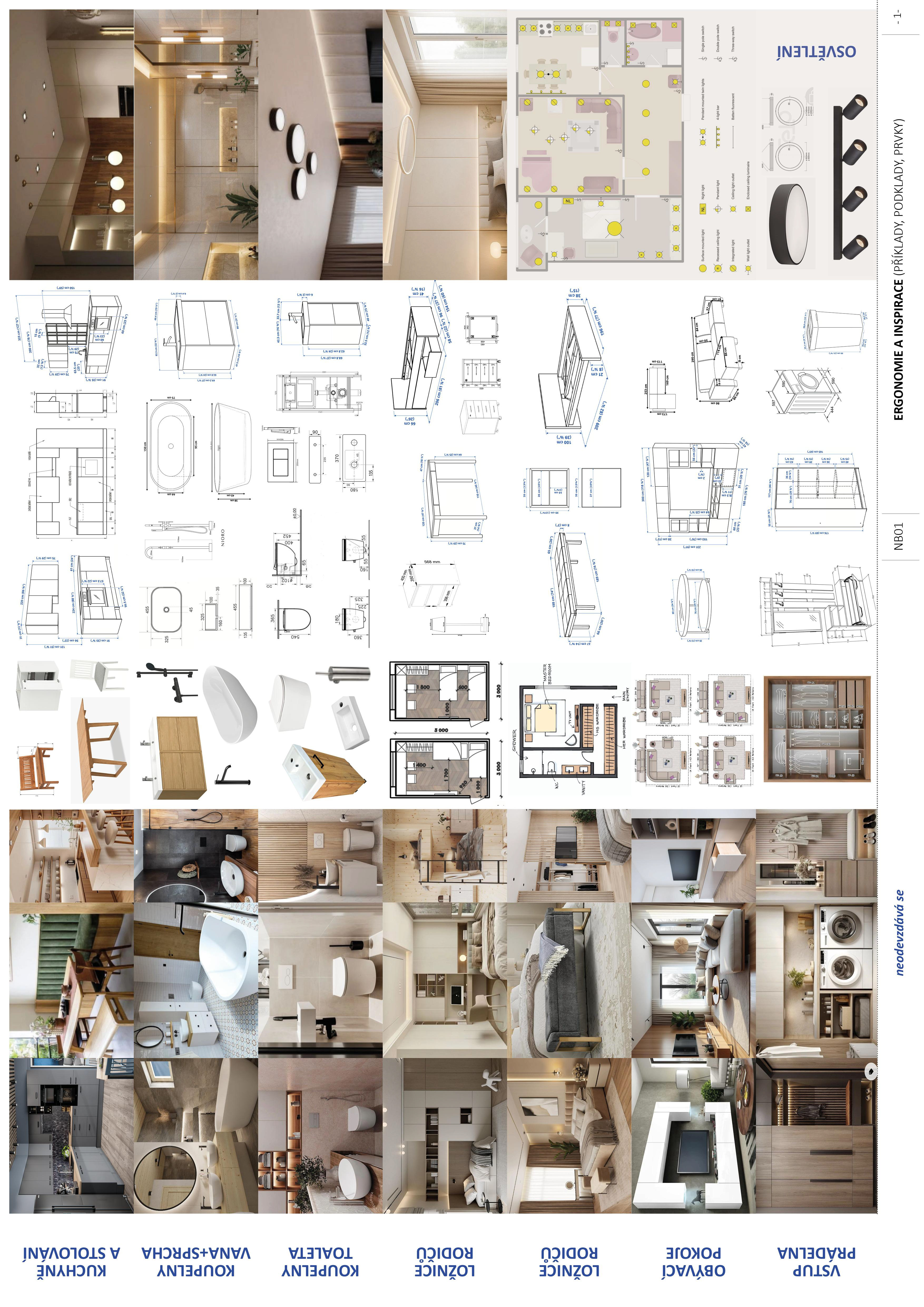

INSPIRACE
podklad šablony
