BYT: OBÝVACÍ POKOJ SE STOLOVÁNÍM
Úloha je zaměřena na obývací prostor s velkým stolováním (obývací pokoj spojený s jídelnou), osvojení základních rozměrů a funkčních parametrů při pobytu a pohybu v obývacím pokoji a jídelně. Seznámení s podrobnostmi zařizovacích předmětů a jejich značení v půdorysech. Příprava - rešerše obývacích pokojů s jídelnou v bytě (reference, obrázky, skici, vlastní fotky, dostupné půdorysy a pohledy rešerší), příslušné zařizovací předměty (ideálně překreslené v měřítku).
ZADÁNÍ
NAVRHNĚTE OBÝVACÍ POKOJ S JÍDELNOU
Příprava
Šablona se zařizovacími předměty překreslené v měřítku (v minimálním rozsahu: 1. sofa dvoumístná, 2. sofa třímístná, 3. sofa velká rohová, 4. křeslo malé a velké, 5. dvojkřeslo, 6. rozkládací gauč / pohovka s příležitostným přespáním, 7. TV skříňka, 8. odkládací stolek / caffe table / konferenční stolek, 9. další skříňky do obývacího pokoje, 10. jídelní stůl rozkládací 4 až 8 míst, 11. židle k jídelnímu stolu, 12. prvky osvětlení / lampy apod.)
Výkresy
1) Půdorys obývacího pokoje se stolováním
2) Pohled / řezopohled (orientace k fasádě)
Formát: 1 x A4 (A3)
Měřítko: 1:50
Podklad (domácí příprava): 1 x A4 (A3 dle potřeby)
Rozsah obsahu
a) Podklad (domácí příprava) - list formátu A4 (A3) s vybranými zařizovacími předměty, další použité prvky pro kreslení do půdorysu (dle potřeby okótovat pro usnadnění práce)
b) Výkresy půdorysu 1) a pohledu 2)
Obytný prostor se stolováním: pro „velké“ stolování využijte rozkládací stůl 4/8, rozmyslete umístění židlí (4-8…). V obývací části rozmyslete rozmístění mobiliáře, umístění televize, prvky vybavení si zvolte. Nezapomeňte na návaznost na venkovní terasu či balkon. V ideální případě zkuste navázat tímto prostorem na předcházející řešení kuchyně (alespoň naznačit návaznost). Stejně tak je třeba vyznačit přístup (dveře) z dalších částí bytu (předsíň, hala...)
c) V půdorysu navrhněte návaznost místnosti na venkovní terasu / balkón / lodžii
d) Kóty - základní vnější rozměry místnosti, případně velikosti okenních otvorů, základní vnitřní rozměry místnosti, dále ve výkresech budou umístěny zařizovací předměty a základní odstupy (kóty pro průchody, zařizovacích předmětů apod.), výškové rozměry (tzv. kachny podlahy, stropu, světlá výška místnosti)
e) Parametry místnosti - popis místnosti, plocha místnosti (formou tabulky / legendy místností nebo přímo v půdorysu)
f) Popisy - nebo legendou u interiérových předmětů jako stůl, gauč, postel atd., u zařizovacích předmětů
g) Obecné náležitosti - popis místností, plochu místností a celkovou plochu bytu (formou tabulky nebo v půdorysu), doplnění severky do půdorysu (v případě obytných místností), název výkresu, měřítko (vše velkým tiskacím písmem)
h) Čáry a šrafy - dbejte na význam druhů čar / šraf (šrafy lze použít pro zvýraznění konstrukcí jako příček a nosných stěn, čerchované čáry - konstrukce nad úrovní řezu, tlustě - obvodové stěny, tence - příčky, tence - zařizovací předměty apod., přerušované čáry - skryté / neviditelné prvky například pro zobrazení polic uvnitř skříněk)
PREZENTACE ZE CVIČENÍ (ke stažení zde)
ZPRACOVÁNÍ (přehled zde)
PODKLADY (přehled zde)
MATERIÁLY KE CVIČENÍ

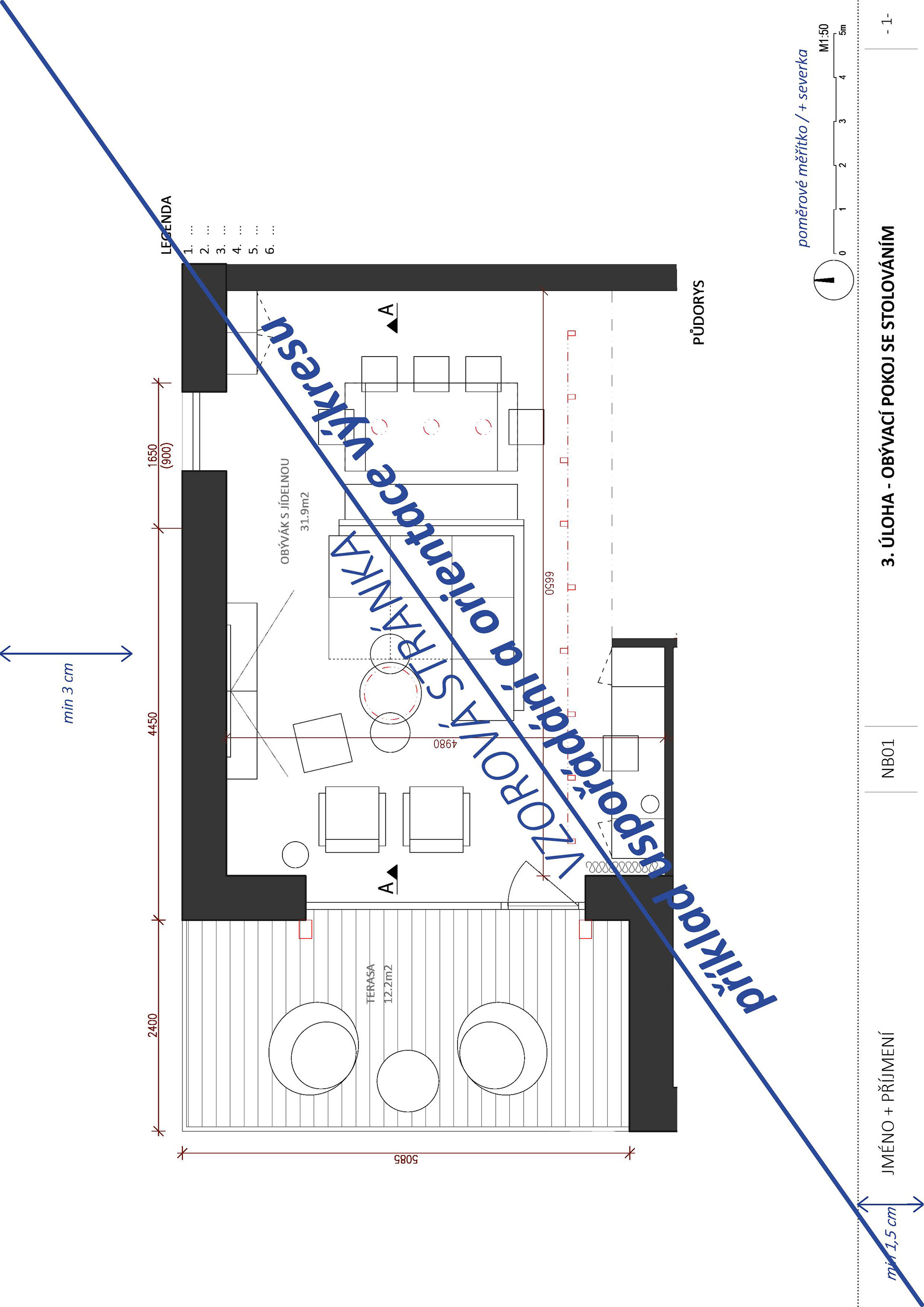

VÝKRES
VÝKRES

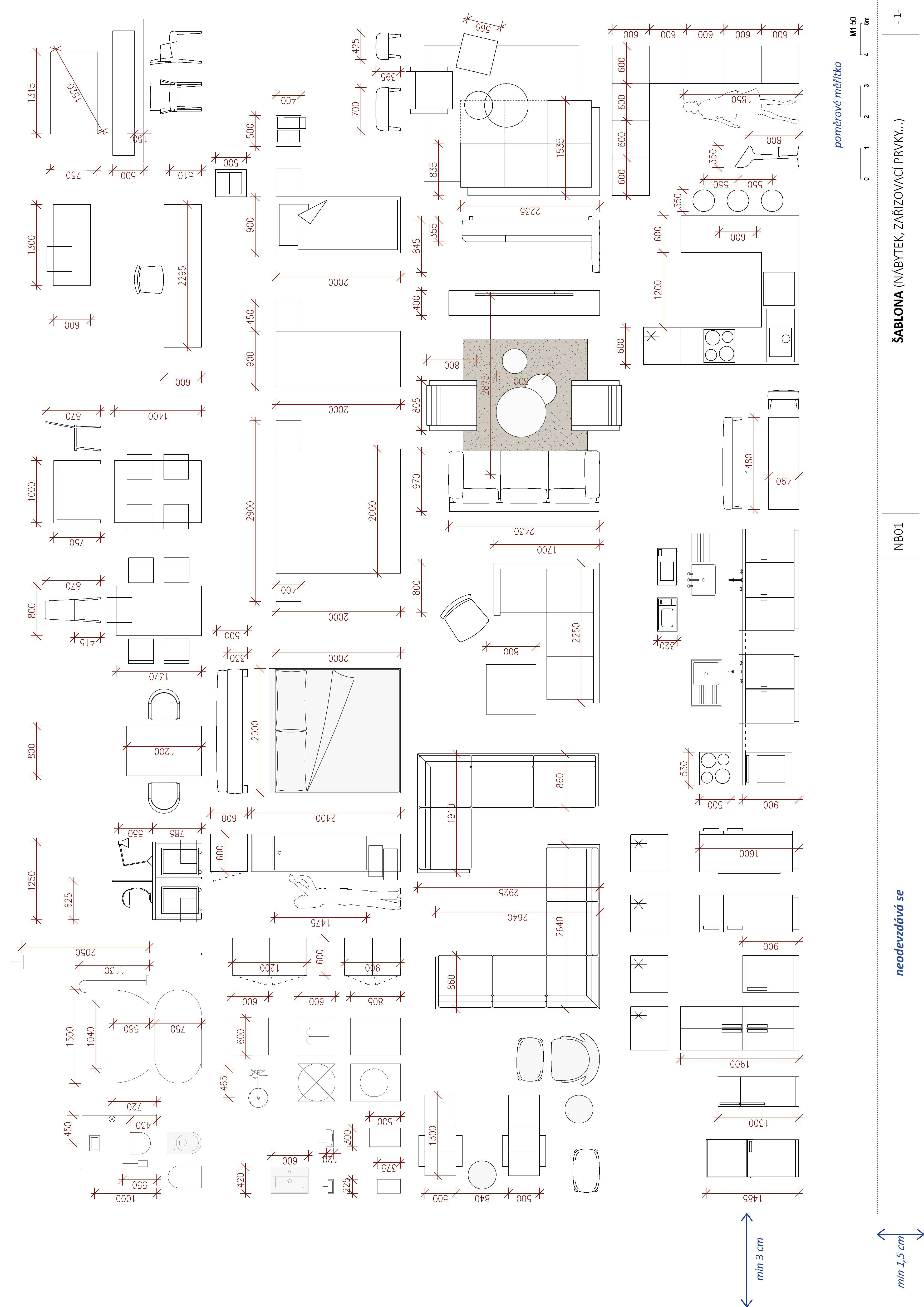

podklad šablony
