[ NÁUKA O BUDOVÁCH 1 ]
_______________________
BYT: KUCHYNĚ SE SNÍDAŇOVÝM PULTEM
Úloha je zaměřena na příležitostné stolování spojené s kuchyňskou linku (kuchyňská linka s jídelním pultem), osvojení základních rozměrů a funkčních parametrů při práci a pobytu v kuchyni vlastním návrhem. Seznámení s podrobnostmi zařizovacích předmětů a jejich značení v půdorysech. Příprava - rešerše prostorů kuchyní v bytě (reference, obrázky, skici, fotky vlastní kuchyně, dostupné půdorysy a pohledy rešerší), příslušné zařizovací předměty (ideálně překreslené v měřítku).
ZADÁNÍ
NAVRHNĚTE SESTAVU KUCHYŇSKÉ LINKY S PULTEM
Příprava
Šablona se zařizovacími předměty překreslené v měřítku (v minimálním rozsahu: 1. varná plocha, 2. lednice, 3. myčka, 4. trouba, 5. kávovar, 6. digestoř, 7. dřez s baterií, 8. modul horních skříněk, 9. modul dolních skříněk, 10. barová židle, 11. snídaňový bar, 12. prvky osvětlení)
Výkresy
1) Půdorys linky s pultem a se stoličkami
2) Pohled / řezopohled linky
Formát: 1 x A4 (A3)
Měřítko: 1:50
Podklad (domácí příprava): 1 x A4 (A3 dle potřeby)
Rozsah obsahu
a) Podklad (domácí příprava) - list formátu A4 (A3) s vybranými zařizovacími předměty, další použité prvky pro kreslení do půdorysu (dle potřeby okótovat pro usnadnění práce)
b) Výkresy půdorysu 1) a pohledu 2)
Kuchyňská linka: libovolného uspořádání (přímá, U, ostrovní,…) ve velikosti a s vybaveném pro běžnou čtyřčlennou rodinu, součástí kuchyně bude i prostor pro rychlé občerstvení (např. snídani) pro alespoň 2 osoby. Rozmyslete, jaké prvky kuchyňského vybavení (kávovar, kráječ potravin, rychlovarná konvice…) budou trvale umístěny na pracovní ploše nebo v dobře dosažitelných polohách, a které prvky (kuchyňský robot, talíře, příbory...) budou umístěny ve kterých skříňkách. Určete rozmístění zásuvek, vytipujte osvětlení. Zásadní je ergonomie uspořádání, rozmyslete řazení prvků vybavení, kuchyně by měla být snadno „ovladatelná“
c) Schéma - umístění kuchyňské linky (kuchyň bude například v rohu místnosti, bude ohraničená alespoň dvěma stěnami, z toho jedna obvodová stěna, ve které bude i okno apod., můžete domyslet i kudy vstoupíte do místnosti, schéma nemusí být součástí odevzdávaného výkresu, ale promyslete, jak by měl prostor fungovat ve výseku širšího celku)
d) Kóty - základní vnější rozměry místnosti, případně velikosti okenních otvorů, základní vnitřní rozměry místnosti, dále ve výkresech budou umístěny zařizovací předměty a základní odstupy (kóty pro průchody, zařizovacích předmětů apod.), výškové rozměry (tzv. kachny podlahy, stropu, světlá výška místnosti)
e) Parametry místnosti - popis místnosti, plocha místnosti (formou tabulky / legendy místností nebo přímo v půdorysu)
f) Popisy - výkresy budou obsahovat popis (slovně odkazy nebo vyznačeným popisem s odkazem do legendy) vybavení kuchyňské linky (lednice, myčka nádobí, sporák, trouba, MV trouba, dřez, digestoř apod.)
g) Obecné náležitosti - popis místností, plocha místností (formou tabulky nebo v půdorysu) a celková plocha bytu (u 7. úlohy), doplnění severky do půdorysu (v případě obytných místností), název výkresu, měřítko (vše velkým tiskacím písmem)
h) Čáry a šrafy - dbejte na význam druhů čar / šraf (šrafy lze použít pro zvýraznění konstrukcí jako příček a nosných stěn, čerchované čáry - konstrukce nad úrovní řezu, tlustě - obvodové stěny, tence - příčky, tence - zařizovací předměty apod., přerušované čáry - skryté / neviditelné prvky například pro zobrazení polic uvnitř skříněk)
PREZENTACE KE CVIČENÍ (ke stažení zde)
ZPRACOVÁNÍ (přehled zde)
PODKLADY (přehled zde)
MATERIÁLY K ÚLOZE

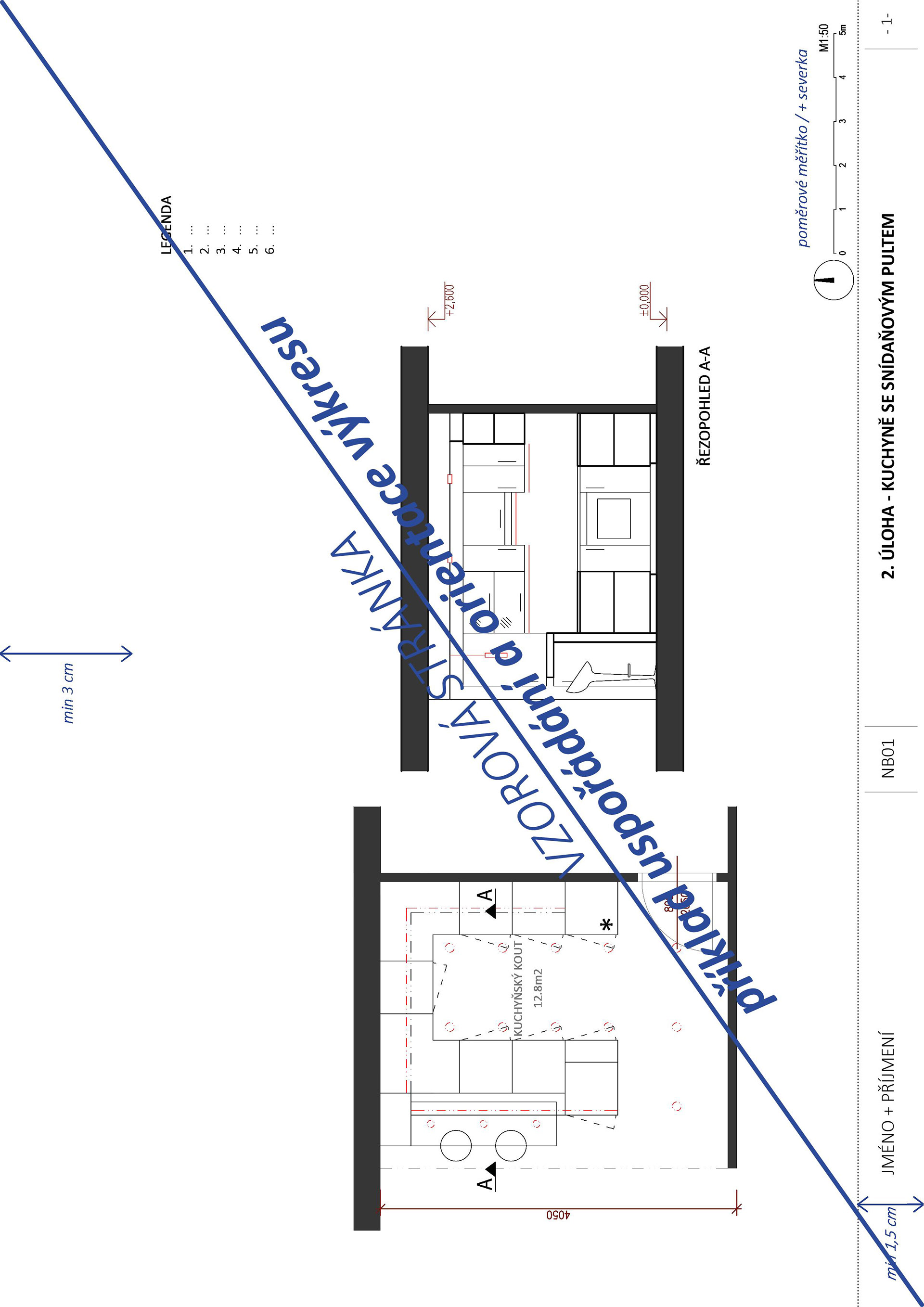

VÝKRES

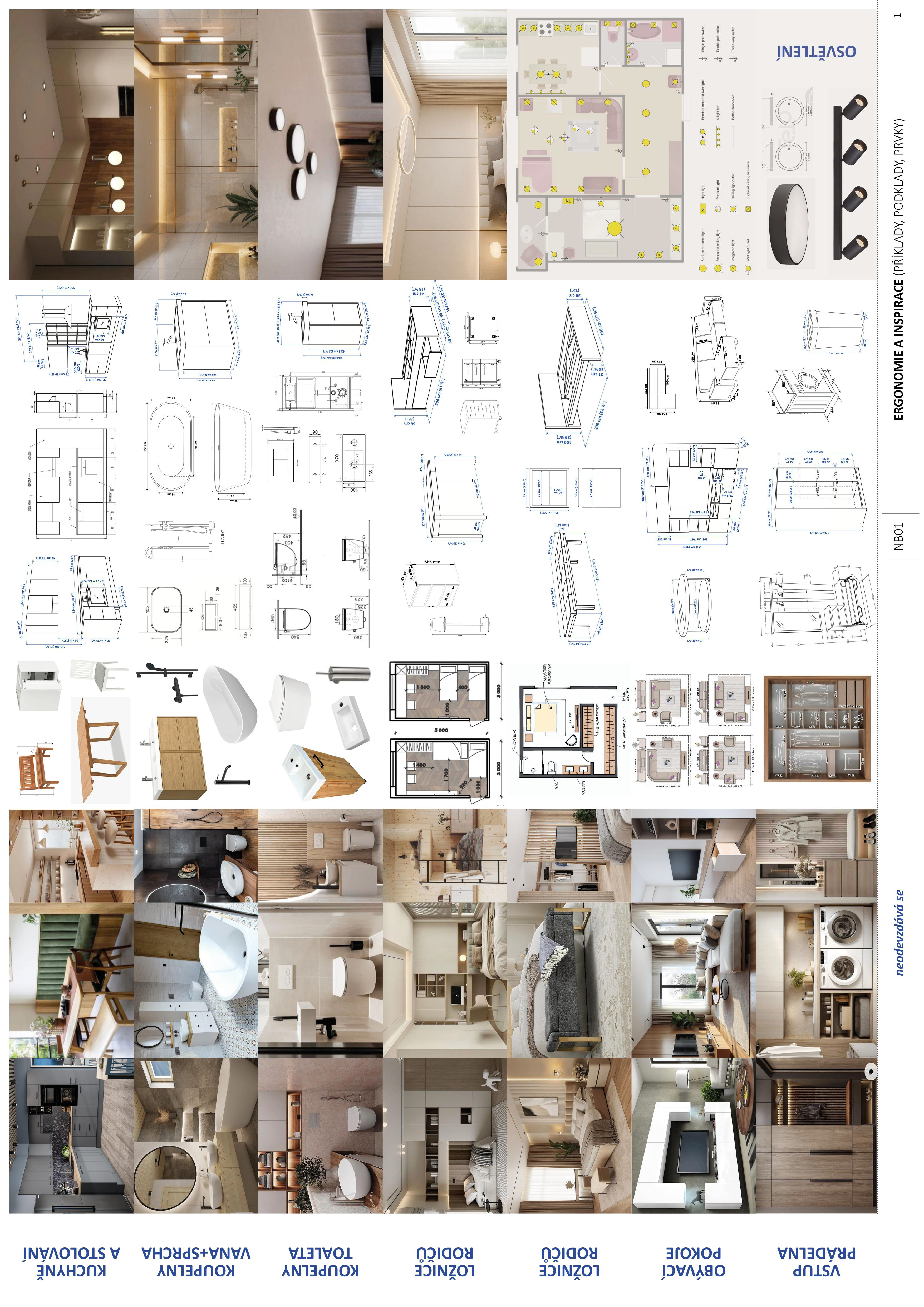

INSPIRACE

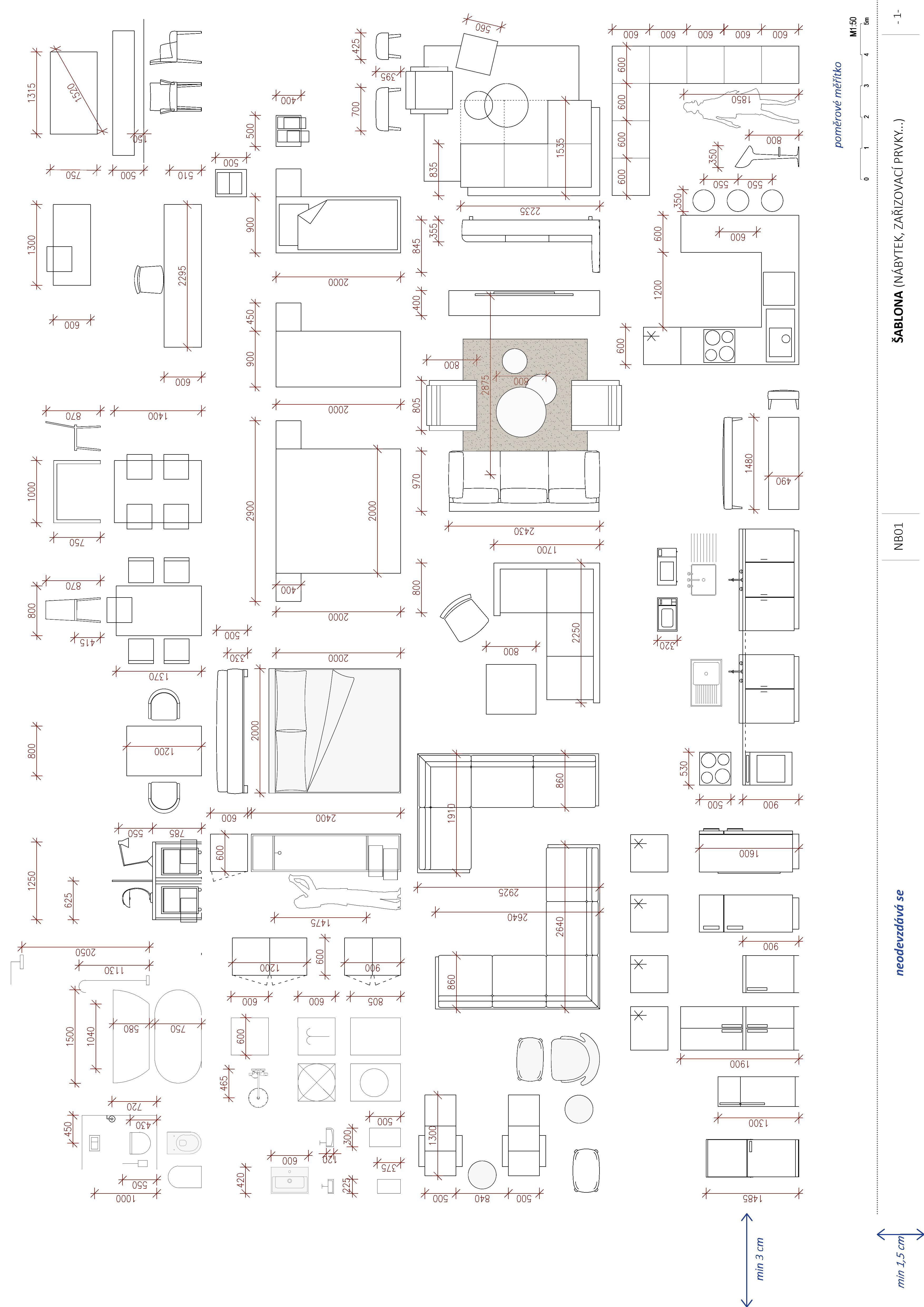

podklad šablony
