[ NAVRHOVÁNÍ STAVEB ]
_______________________
díl: POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ
PŘÍKLADY ŘEŠENÍ
hlavní zásady

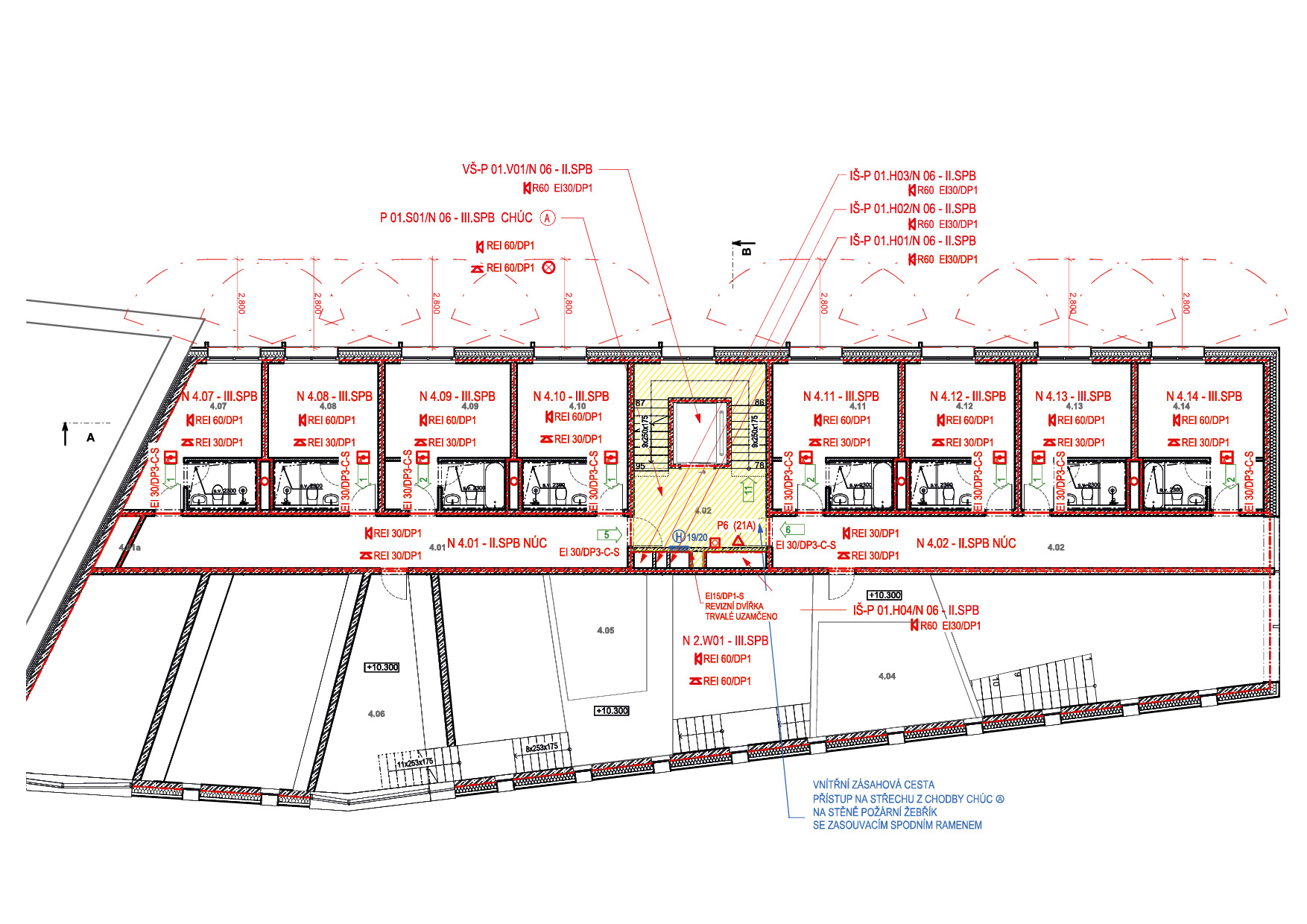

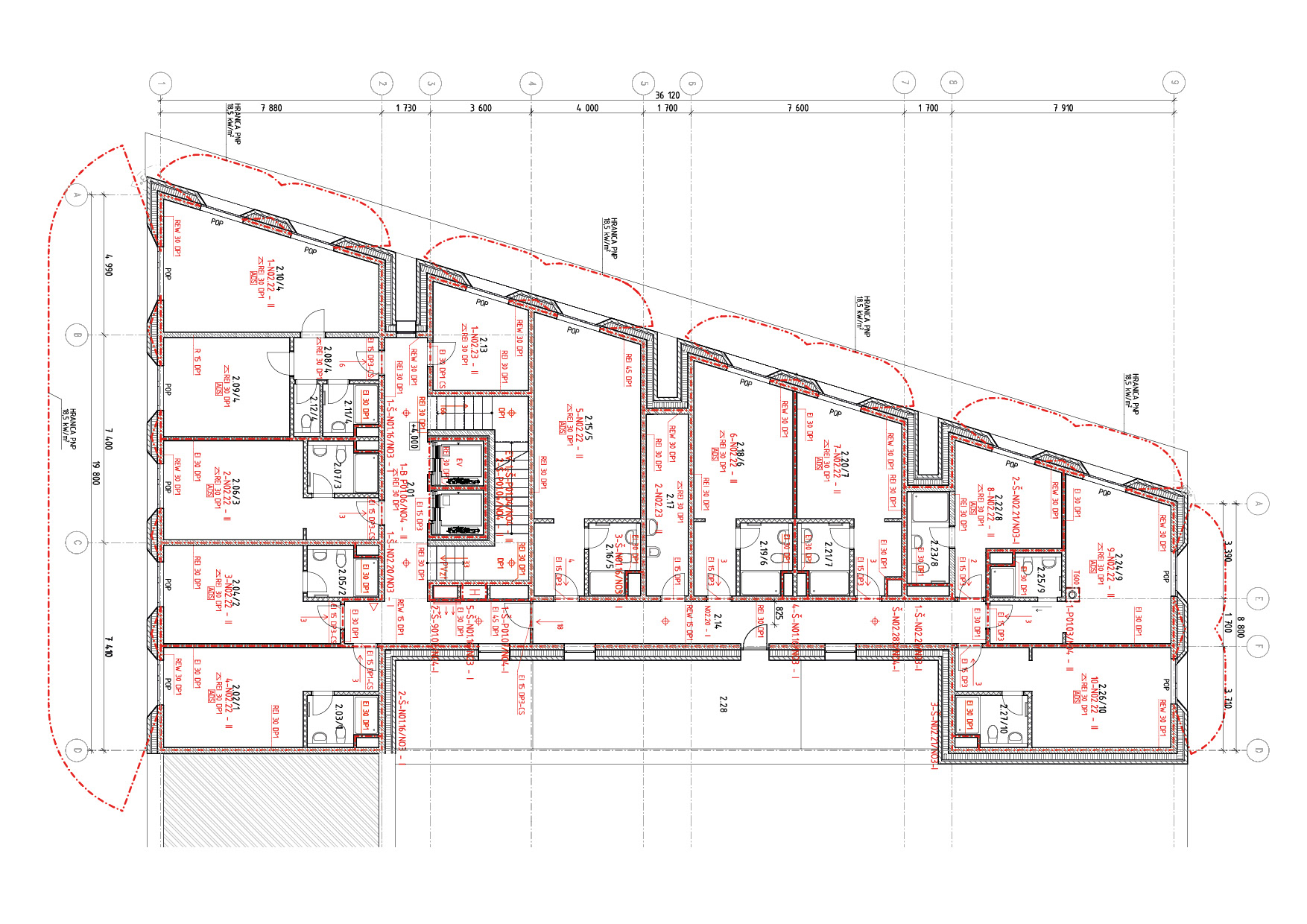

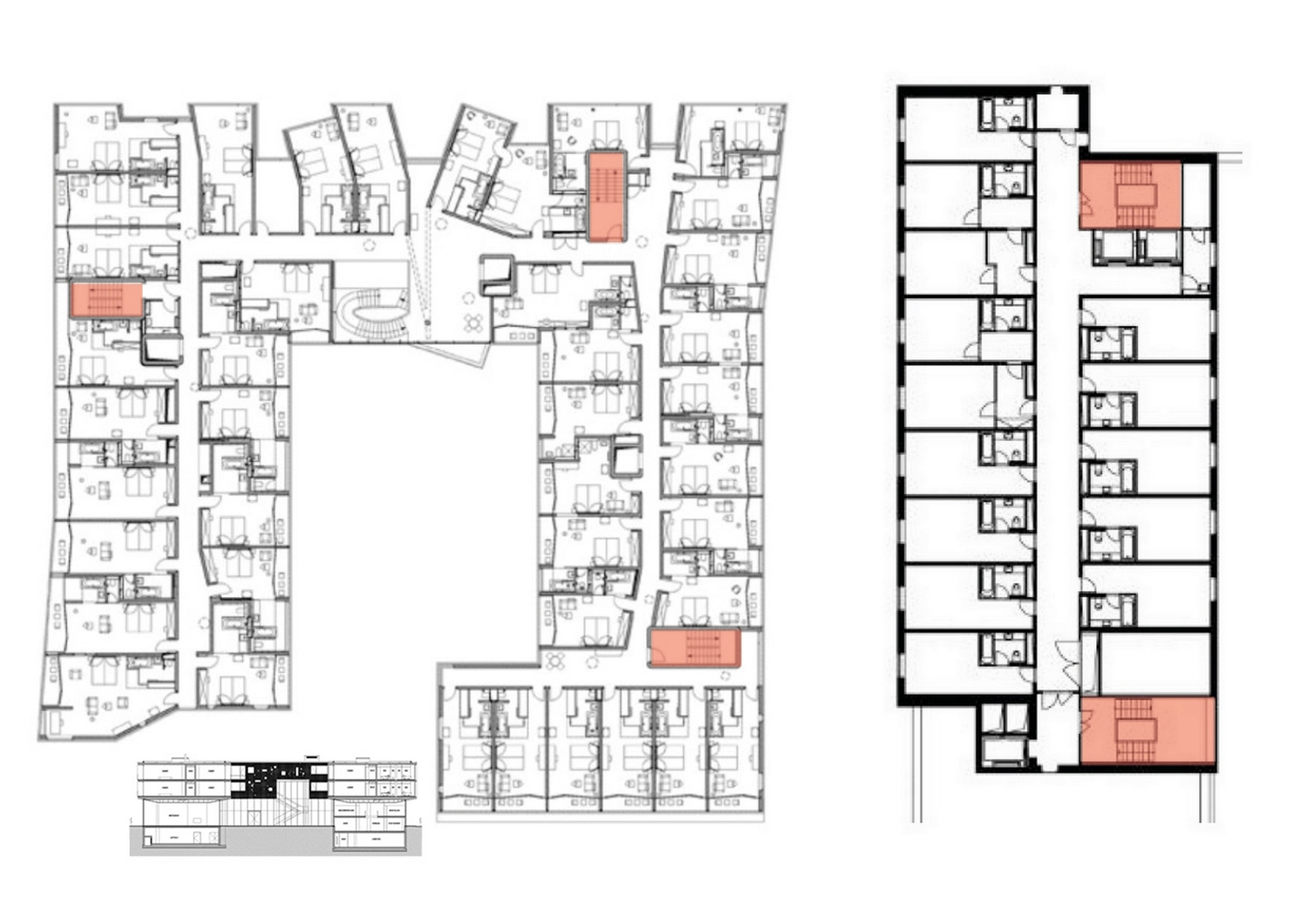

podklady různých návrhů pbř pro hotely v kontextu schodišť atd.
důležité poznámky:
* hotely se uvažují obdobně jako byty
* součinitel a = 1,0 (dle tabulky níže) - hotely >> z toho plyne, že max délka núc je 25 m > pak chúc nebo ven !
* součinitel a = 0,9 (dle tabulky níže) - restaurace, zdrav. zař. ... >> z toho plyne, že max délka núc například u restaurace může být 40 m (pokud lze ven vyběhnout více směry nebo do chúc), zároveň velikost pú dle tab. velikosti pú max délka cca 70 m a šířka cca 48 m (interpolace na hraně bezpečnosti vždy)
* v případě návrhu hotelu uvažujeme kv. běžného np 3,3 m a parter 3,5 >> z toho plyne výška hp v případě pouze 4np... hp = 3,5 + 3,3 + 3,3 = 10,1 m (pak nejsme schopni mít núc jako hlavní únikovou cestu, jelikož jsme nad limitem 9 m), tedy je nutné umístit v návrhu také další schodiště
* požární výška objektu se počítá od čisté podlahy nejnižšího np po nejvyšší užitné podlaží
* omezení pro objekty h = 22,5 m (nepřekročíme) v návaznosti na součinitel a:
a = 1,0 - max délka pú 62,5 m a šířka 40 m
a = 0,7 - max délka 85 m a šířka 52 m

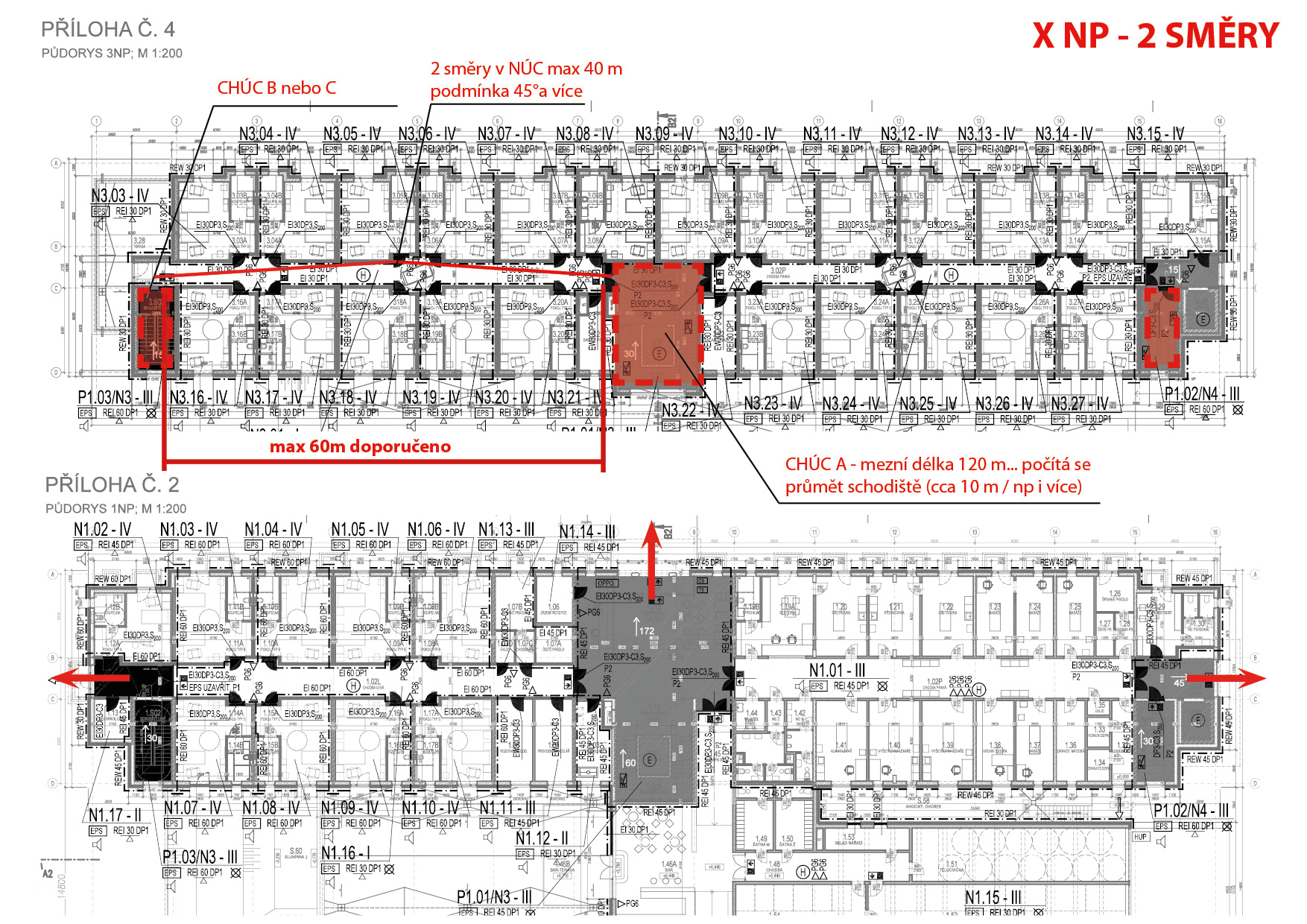

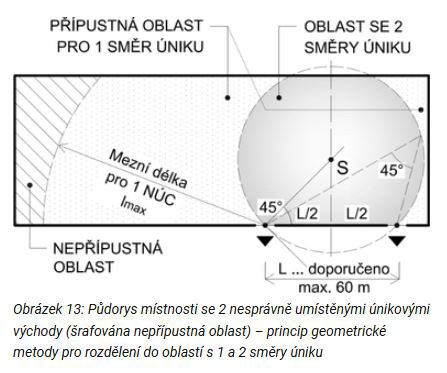

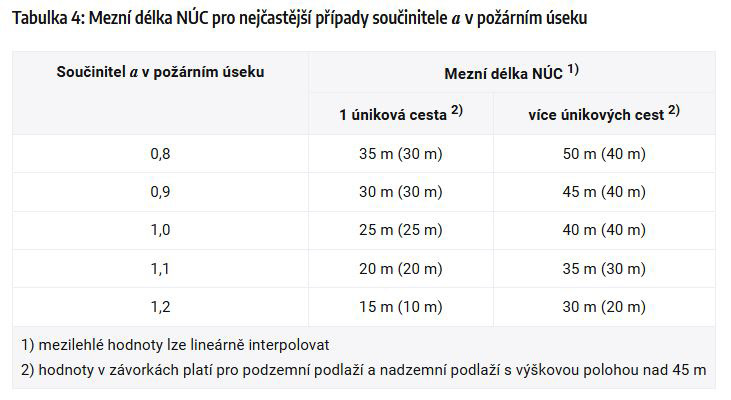

* mezní délka núc - pro a = 1,0 je 25 m (viz výše), ale to platí pro jeden směr úniku, v případě více směrů (podmínky níže tabulka mezní délky) lze až 40 m, vzdálenost l max vstupů do chúc z núc doporučeno 60 m (doporučeno!), dále spojnice takto umístěných dvou úniků musí svírat úhel větší než 45° (viz níže obrázek)
(interpolace mezi hodnotami, např. určení max velikosti pú při a = 0,9 - restaurace atd.)
* průmět schodiště do únikové cesty: vodorovný průmět na každé np je cca 10 m, omezeno max výškovým spojením 9 m >> obecně se uvažuje vyšší objekt, není tedy možné použít núc pro požárně bezpečnostní řešení objektu...
* núc nemusí mít okna, chúc ano (velikost otvoru min 2m2 a dále dle plochy chúc na nejvyšším a nejnižším místě a nebo nucené větrání)

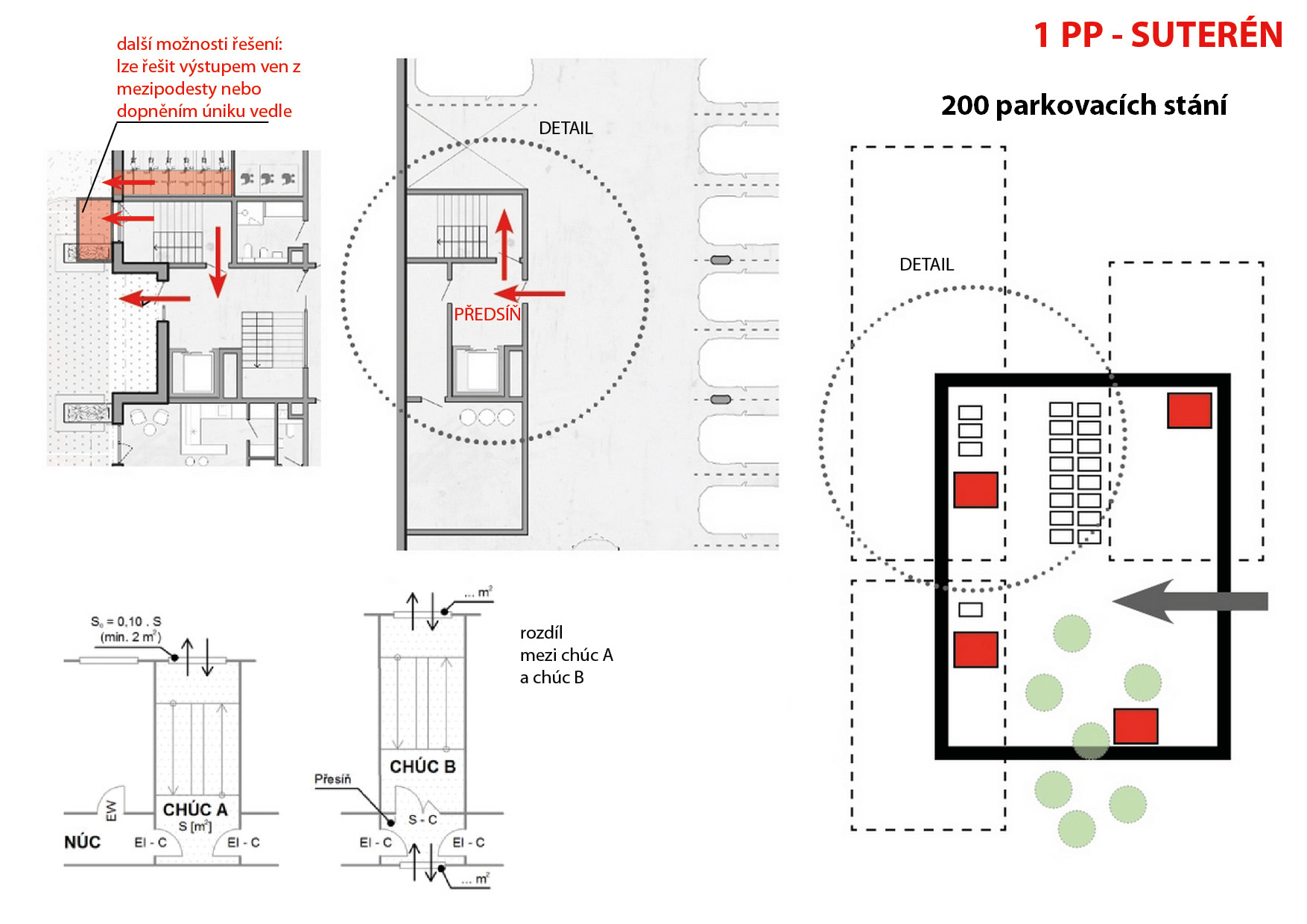

* chúc v suterénu - v případě jedné únikové cesty chúc nesmí být ze suterénu evakuováno více než 50 osob ( >> v pořádku, úniků z garáží bude určitě více), dále pokud se v suterénu nezdržuje více jak 30 osob, postačí chúc b s nuceným větráním ( >> budeme zohledňovat?), můžeme vyřešit předkomorou v suterénu a následně v 1np vyústěním chúc ven - to ostatně vyplyne z návrhu, že schodiště naváže na venkovní prostor)
* garáže: Nejmenší šířka únikových cest v garážích je 1,5 únikového pruhu. Z požárního úseku hromadné garáže musí vést alespoň dvě nechráněné únikové cesty, a to na volné prostranství nebo do chráněné únikové cesty. Z požárního úseku hromadné garáže může vést jedna nechráněná úniková cesta, pokud je v něm nejvýše 50 % normového počtu stání.
* v chúc se zpravidla nesmí nacházet hořlavé konstrukce (např. nábytek...)
* mezní délka chúc A - 120 m (tj. od nevjyššího np - bytu / pokoje se musíme dostat ven v max délce 120m, pokud se jedná o jedinou únikovou cestu)
* počty osob - další parametr návrhu...
Bydlení a ubytování zejména z důvodů pravidelného spaní osob bez dohledu bdících.
Jako první je nutné uvést, že každý byt v bytovém domě tvoří zvláštní požární úsek. Ve správně navrženém a včas hašeném bytovém domě by měl vyhořet při požáru pouze jeden byt a to ten, ve kterém začalo hořet.
Jako první je nutné uvést, že každý byt v bytovém domě tvoří zvláštní požární úsek. Ve správně navrženém a včas hašeném bytovém domě by měl vyhořet při požáru pouze jeden byt a to ten, ve kterém začalo hořet.
U bytových domů se rovněž zkracuje délka jediné nechráněné únikové cesta, např. i pavlače, na maximálně 20m. Nesmí procházet jiným požárním úsekem.
Obdobné, a vzhledem ke krátkodobosti a specifice pobytu, v neznámém prostředí, jsou hotelové pokoje chápány jako samostatné požární úseky se specifickými požadavky na únik. Podobně pokoje na ubytovnách, kolejích apod.
U hotelů a ubytoven se rovněž zkracuje délka jediné nechráněné únikové cesta, např. i pavlače, na maximálně 10 m. Nesmí procházet jiným požárním úsekem.
Obdobně je vhodné přistupovat i k pokojům v nemocnicích, v léčebnách dlouhodobě nemocných, v ústavech pro tělesně postižené i v rehabilitačních ústavech a v domovech důchodců.
Zde není nikdy možná pouze jedna nechráněná úniková cesta.
PARAMETRY OVLIVŇUJÍCÍ NÁVRH
1. Požární výška objektu

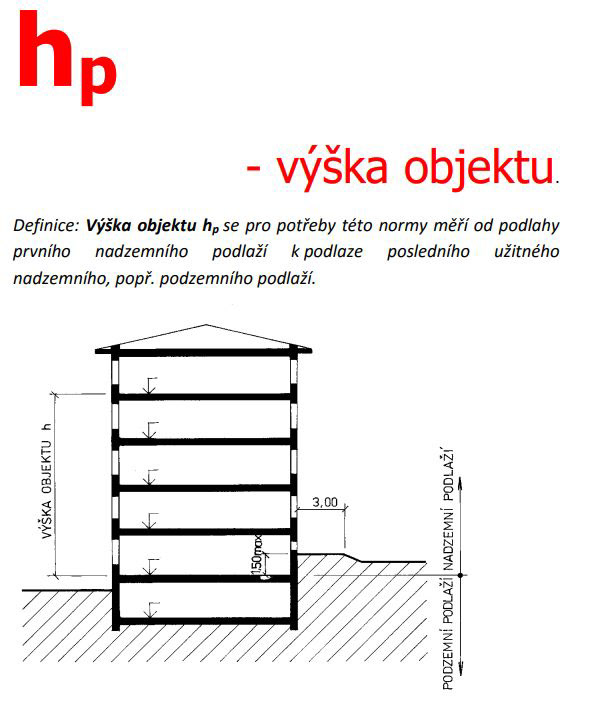

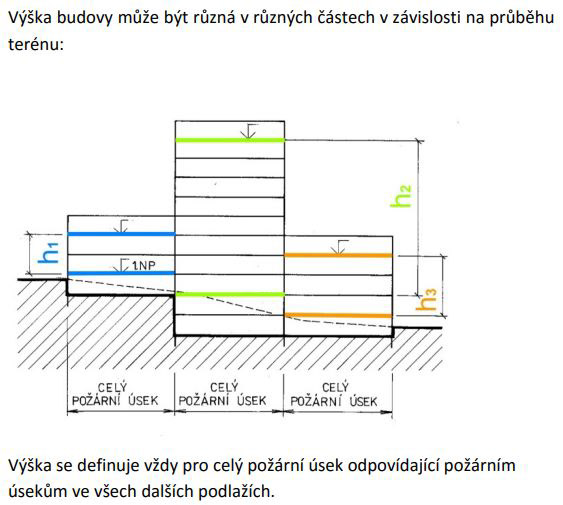

obr. příloha č. 1: požární výška objektu

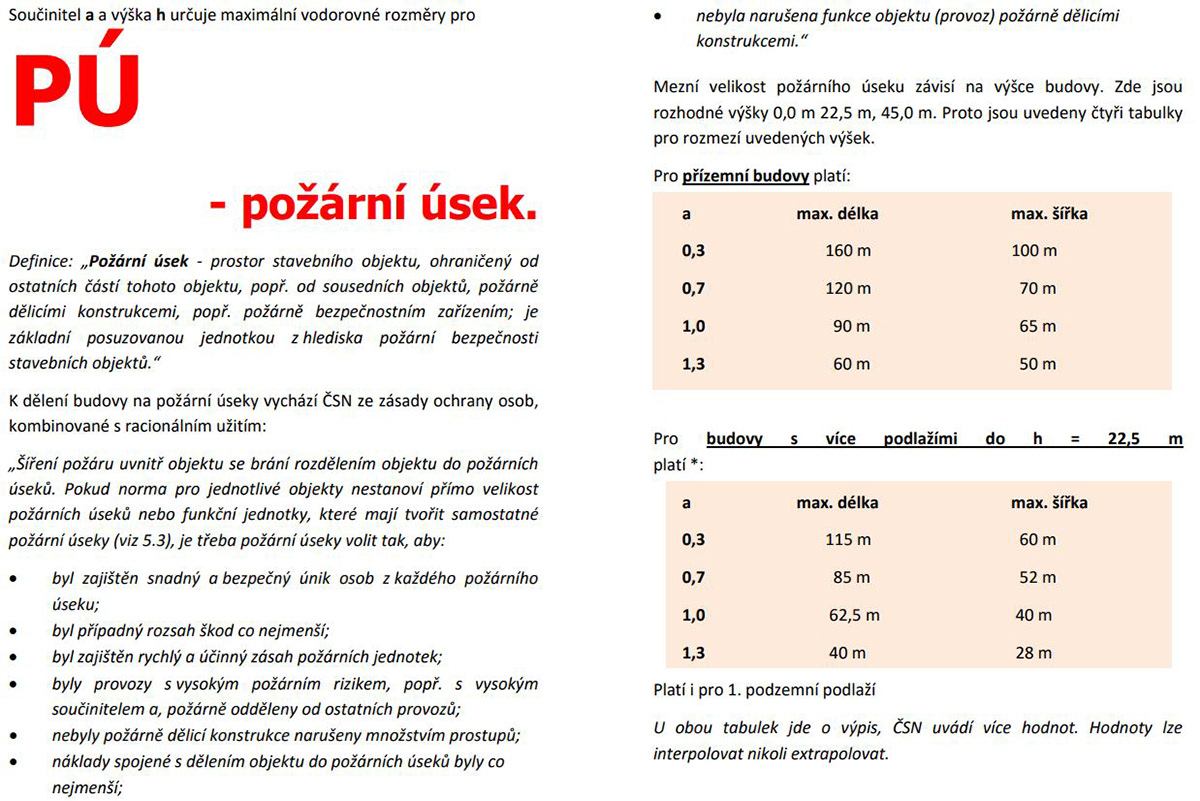

2. Velikost požárního úseku

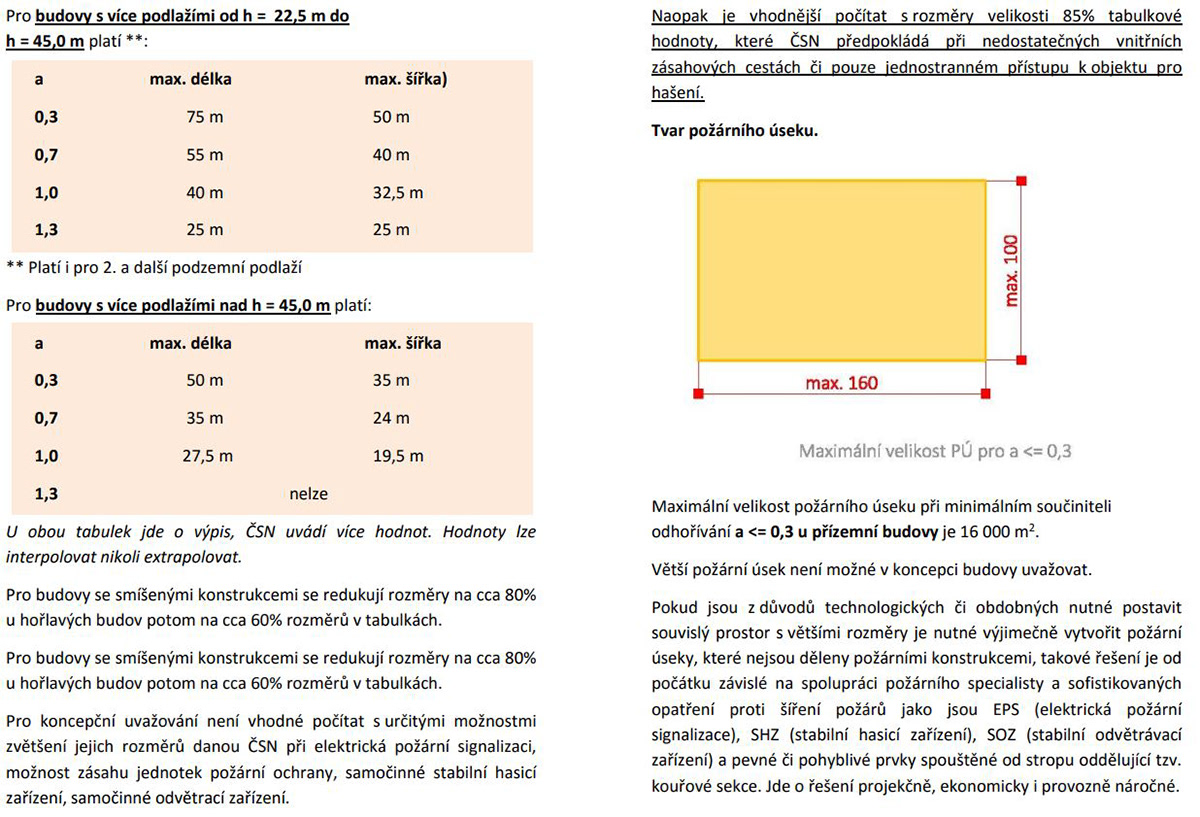

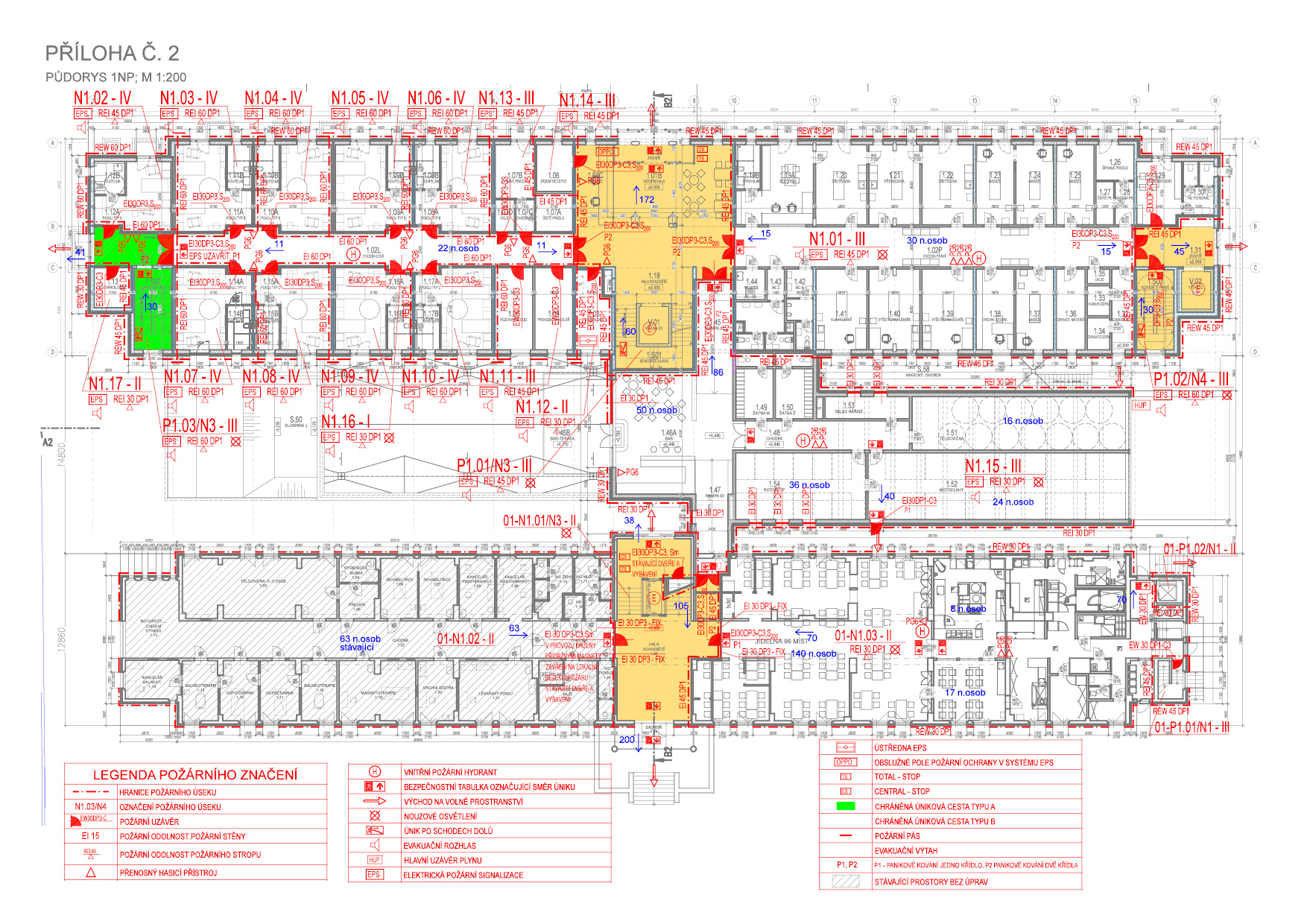

obr. příloha č. 2: mezní velikost požárního úseku

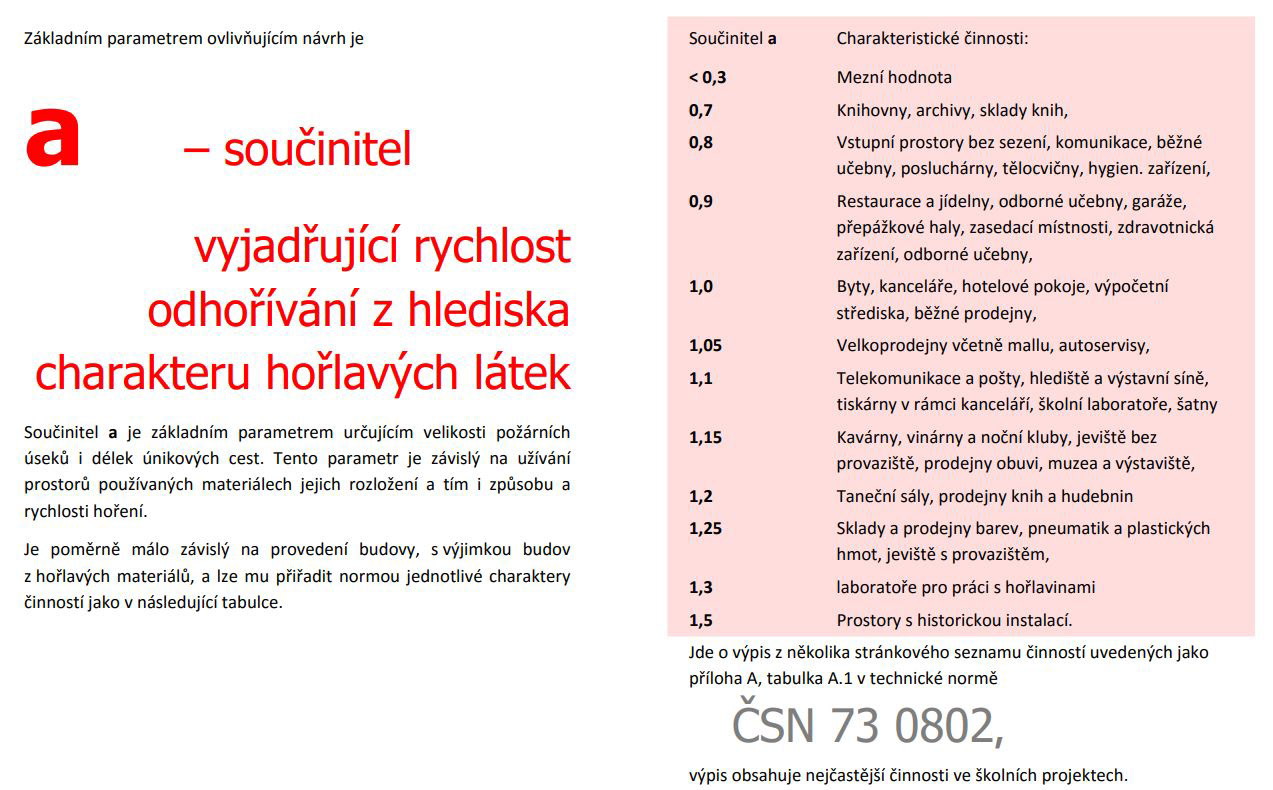

3. Součinitel odhořívání
obr. příloha č. 3: součinitel a
DRUHY ÚNIKOVÝCH CEST A VÝŠKOVÉ OMEZENÍ hp

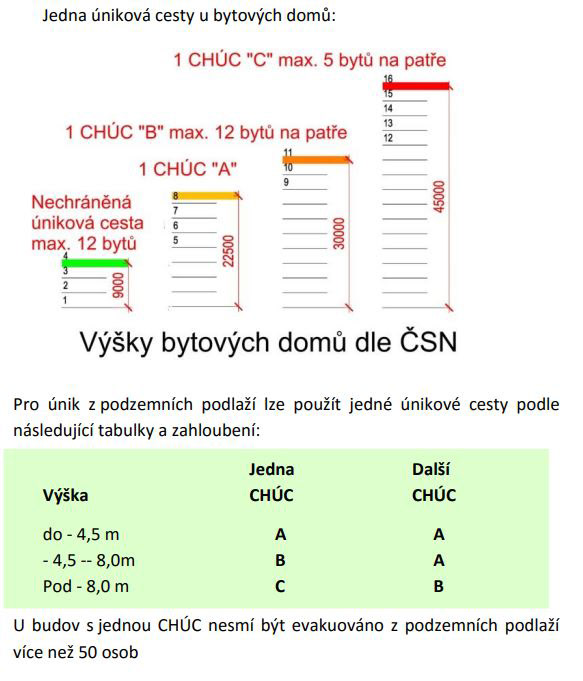

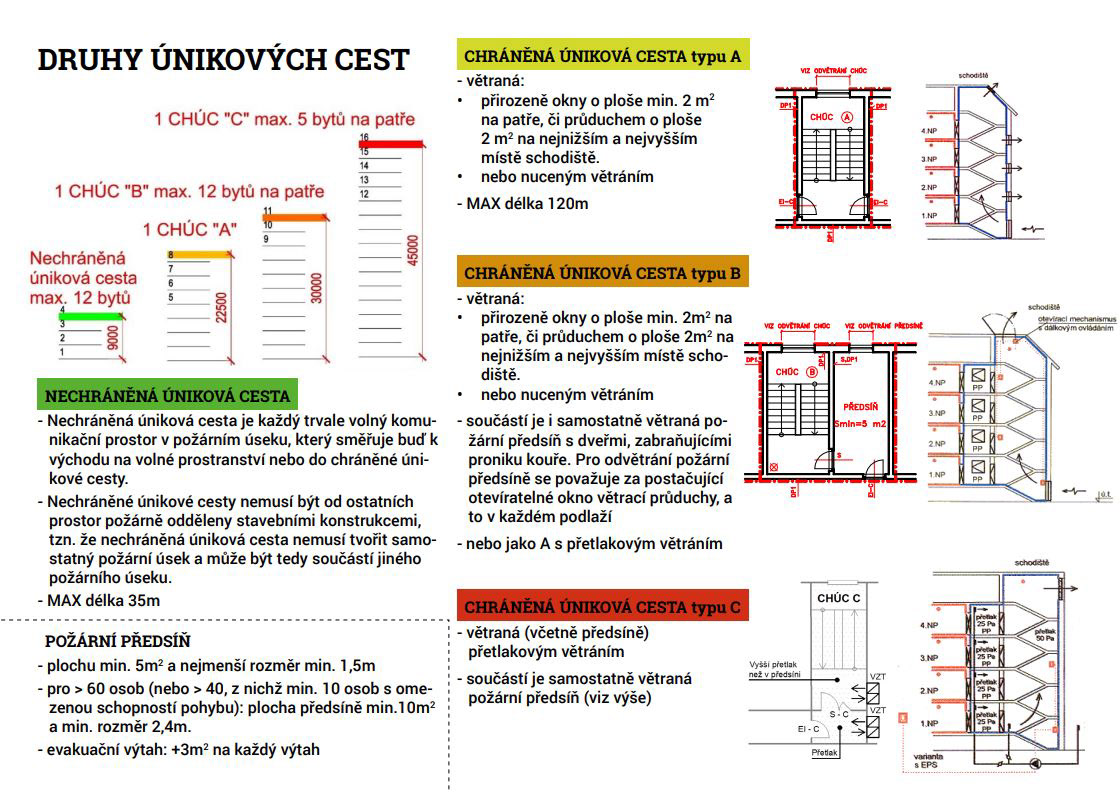

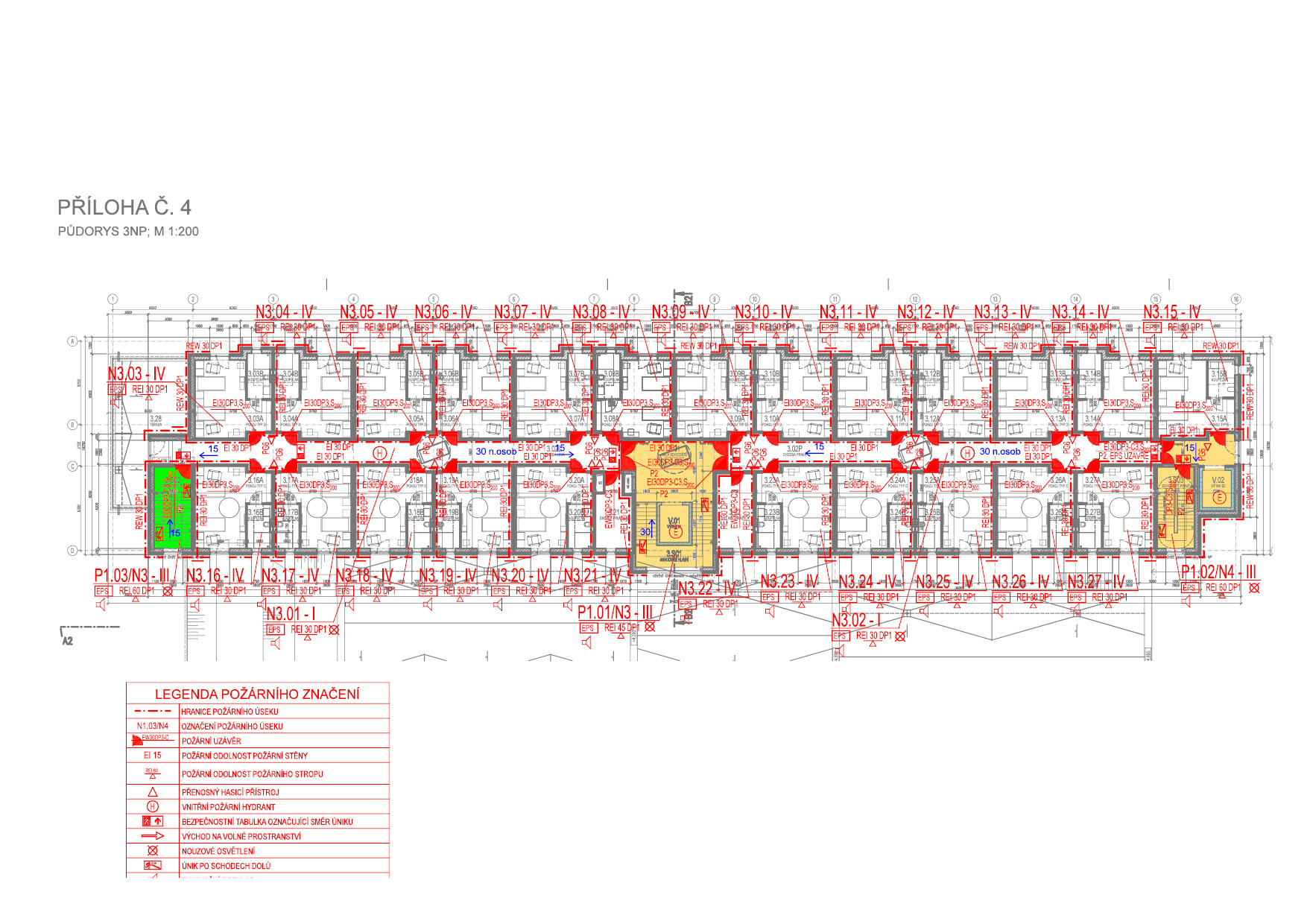

obr. příloha č. 4: druhy a počty únikových cest
SCHODIŠTĚ V DLE TYPU ÚNIKOVÉ CESTY
obr. příloha č. 5: schodiště núc, chúc a b c
NECHRÁNĚNÁ ÚNIKOVÁ CESTA
NÚC lze použít pouze ke spojení:
- jednotlivých prostorů uvnitř požárního úseku s volným prostranstvím nebo s CHÚC;
- nadzemních podlažích mezi sebou nebo s volným prostranstvím, pokud výškový rozdíl podlah takto spojených podlaží nepřesahuje 9 m (dle obrázku výškového omezení, zde úroveň 4NP - ve výšce 9m);
- dvou podzemních podlaží mezi sebou;
- prvního podzemního podlaží s volným prostranstvím;
- prvního podzemního podlaží s nadzemním podlažím za předpokladu, že NÚC je požárně oddělena nebo v případě požáru oddělitelná od ostatních prostorů nadzemního podlaží, tzn. včetně CHÚC nadzemního podlaží.
Nechráněná cesta směřuje buď k východu na volné prostranství nebo do chráněné únikové cesty.
V ostatních případech musí být v objektu navržena CHÚC. Kromě uvedených výškových omezení mají na volbu druhu únikové cesty vliv také stanovené délkové limity, které nesmí být překročeny.
Konec núc je uvažován na volné prostranství nebo do chúc.

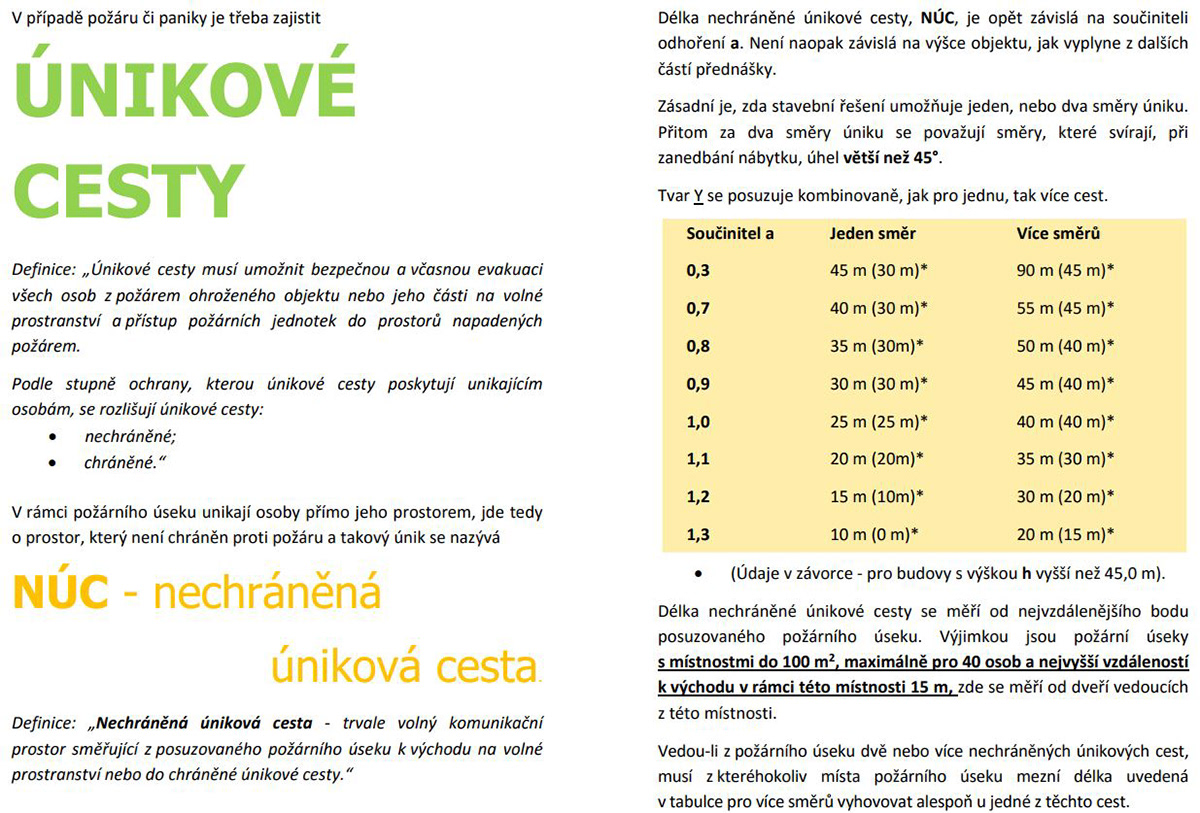

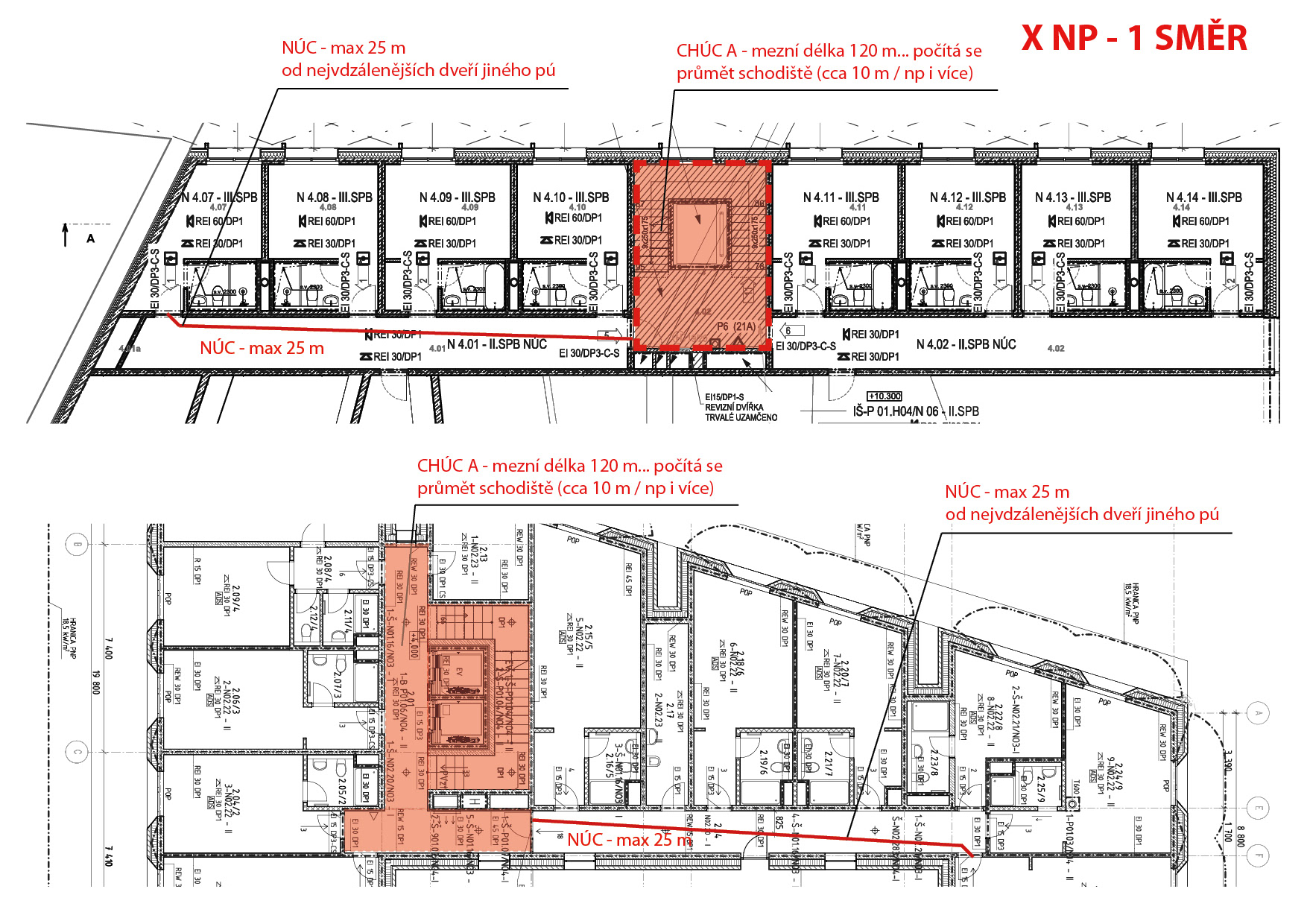

obr. příloha č. 6: mezní délky núc, směry úniku

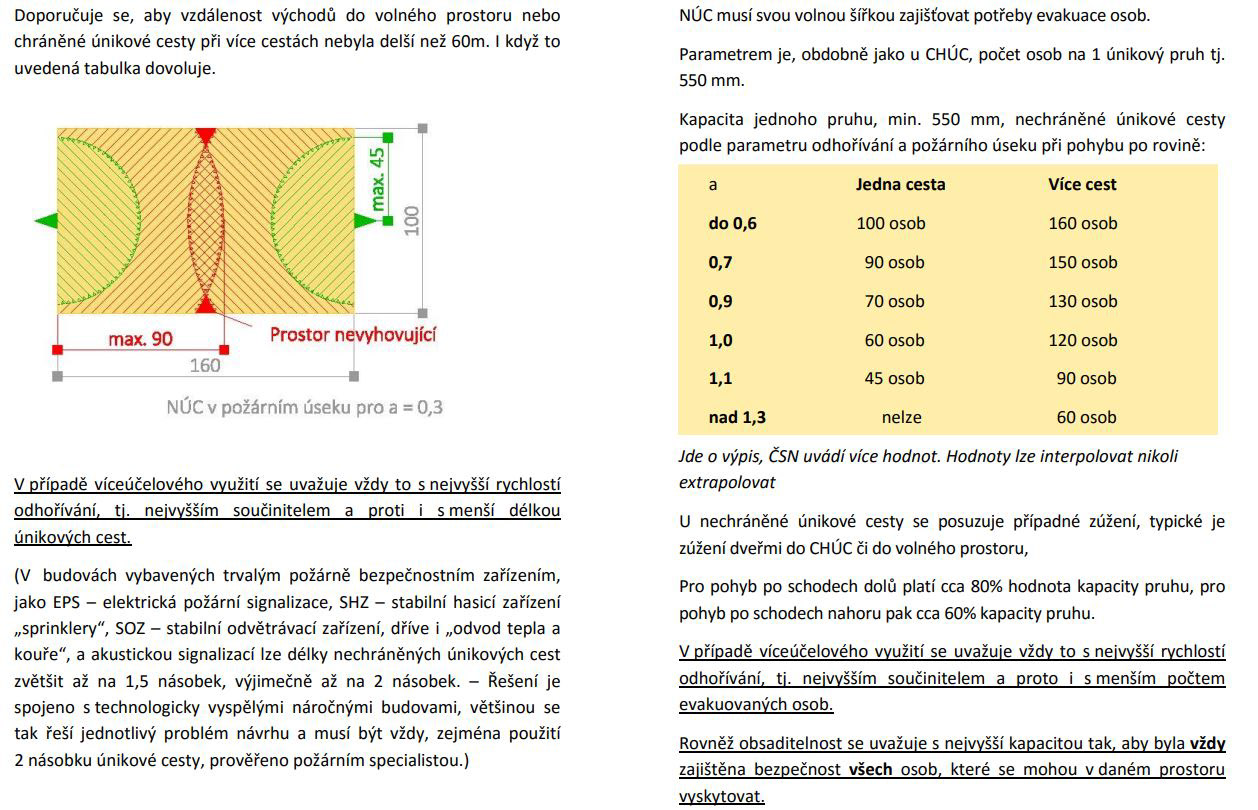

obr. příloha č. 7: šířka nechráněné únikové cesty (pruhy)

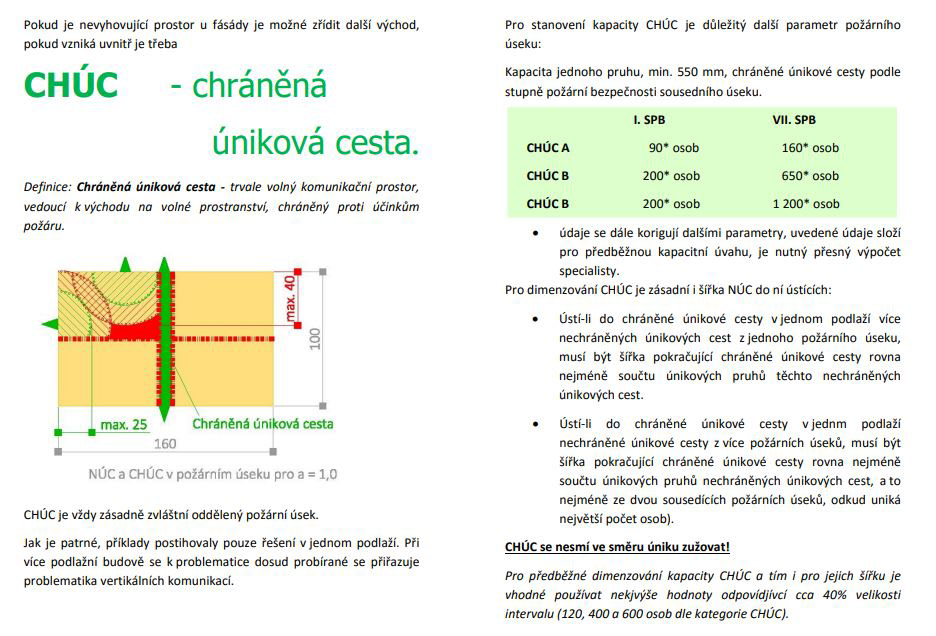

CHRÁNĚNNÁ ÚNIKOVÁ CESTA
vyplývá z jejich názvu, CHÚC jsou navrhovány tak, aby poskytly bezpečný pobyt osob po dobu jejich evakuace do bezpečného prostoru a jako na takové jsou na ně kladeny speciální požadavky:
CHÚC musí tvořit samostatné požární úseky min. ve II. SPB, které ústí přímo na volné prostranství; ohraničující požárně dělící konstrukce a konstrukce, na nichž závisí stabilita těchto únikových cest, musí být konstrukce druhu DP1
CHÚC typu A (4 minuty)
CHÚC typu B (15 minut)
CHÚC typu C (30 minut)
CHÚC musí tvořit samostatné požární úseky min. ve II. SPB, které ústí přímo na volné prostranství; ohraničující požárně dělící konstrukce a konstrukce, na nichž závisí stabilita těchto únikových cest, musí být konstrukce druhu DP1
CHÚC typu A (4 minuty)
CHÚC typu B (15 minut)
CHÚC typu C (30 minut)

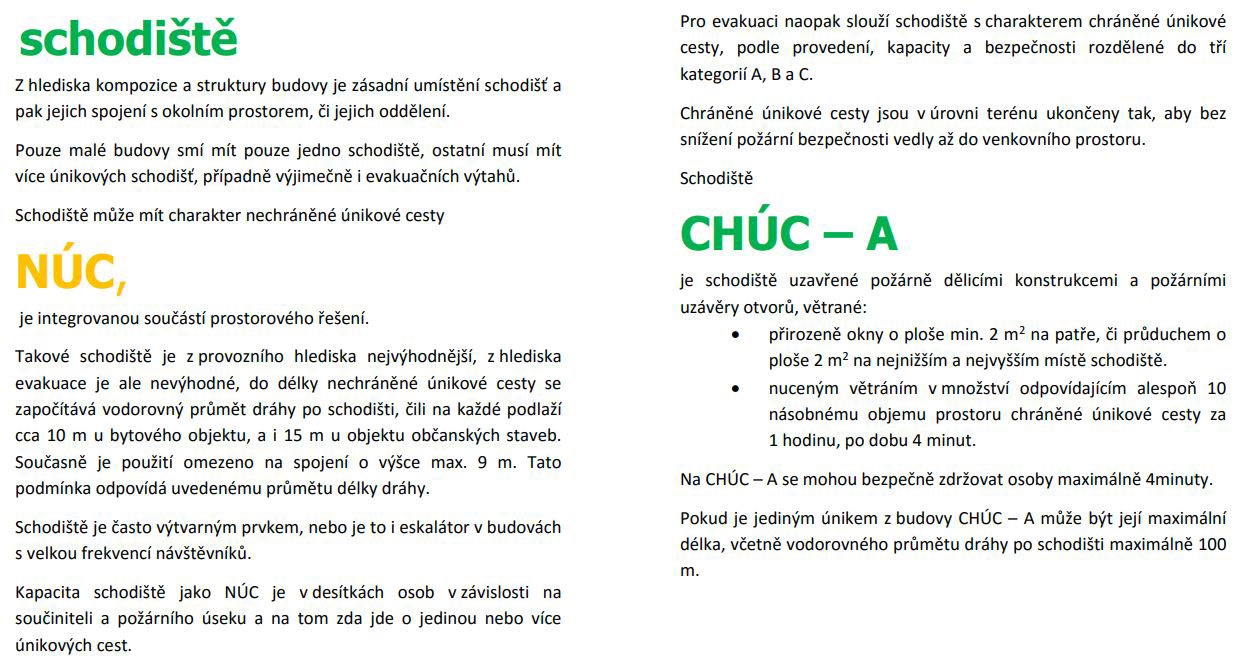

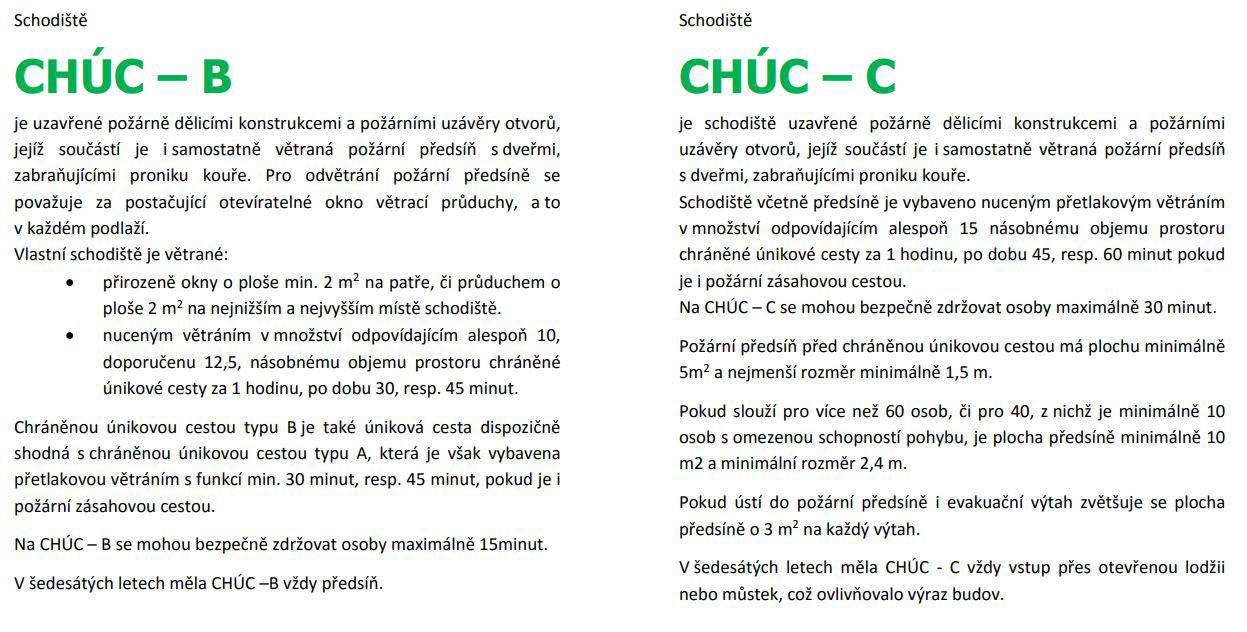

CHÚC typu A
CHÚC typu A je dispozičně tvořena požárně odděleným prostorem s přímým výstupem na volné prostranství (nejčastěji uzavřeným schodištěm), který je spolehlivě požárně větrán přirozeným, nuceným nebo kombinovaným způsobem. Od ostatních prostorů musí, vyjma speciálních případů, vykazovat mezní stav EI a musí být opatřeny samouzavíracím zařízením (C). V případě, že je v objektu navržena pouze jako jedna úniková cesta, musí CHÚC typu splňovat požadavek na mezní délku 120 m. Šířkové omezení je u všech druhů CHÚC totožné a vychází ze stejných principů jako v případ NÚC, nejvyšší přípustný počet evakuovaných osob v jednom únikovém pruhu (tabulková hodnota) je nicméně v porovnání s hodnotami pro NÚC výrazně vyšší.
CHÚC typu A je dispozičně tvořena požárně odděleným prostorem s přímým výstupem na volné prostranství (nejčastěji uzavřeným schodištěm), který je spolehlivě požárně větrán přirozeným, nuceným nebo kombinovaným způsobem. Od ostatních prostorů musí, vyjma speciálních případů, vykazovat mezní stav EI a musí být opatřeny samouzavíracím zařízením (C). V případě, že je v objektu navržena pouze jako jedna úniková cesta, musí CHÚC typu splňovat požadavek na mezní délku 120 m. Šířkové omezení je u všech druhů CHÚC totožné a vychází ze stejných principů jako v případ NÚC, nejvyšší přípustný počet evakuovaných osob v jednom únikovém pruhu (tabulková hodnota) je nicméně v porovnání s hodnotami pro NÚC výrazně vyšší.
CHÚC typu B
CHÚC typu B je obdobně jako CHÚC typu A požárně a komunikačně oddělena od ostatních požárních úseků, její součástí je ovšem samostatně větraná požární předsíň. Tato požární předsíň slouží jako bezpečnostní prvek pro zamezení průniku zplodin hoření do vlastního schodišťového prostoru. Požární předsíň musí splňovat požadavky na minimální půdorysnou plochu 5 m2, kde minimální rozměr činí 1,5 m (v případě zvýšeného počtu unikajících osob se tyto požadavky ještě zvyšují) a musí být od prostoru schodiště oddělena kouřotěsnými dveřmi opatřenými samouzavíracím zařízením (C-S). CHÚC typu B musí být větrána obdobně jako CHÚC typu A, přičemž větrací otvory, násobnost výměny vzduchu a doba funkčnosti větrání je navýšena. CHÚC typu B lze řešit i bez předsíně, avšak za předpokladu návrhu přetlakového větrání.
CHÚC typu B je obdobně jako CHÚC typu A požárně a komunikačně oddělena od ostatních požárních úseků, její součástí je ovšem samostatně větraná požární předsíň. Tato požární předsíň slouží jako bezpečnostní prvek pro zamezení průniku zplodin hoření do vlastního schodišťového prostoru. Požární předsíň musí splňovat požadavky na minimální půdorysnou plochu 5 m2, kde minimální rozměr činí 1,5 m (v případě zvýšeného počtu unikajících osob se tyto požadavky ještě zvyšují) a musí být od prostoru schodiště oddělena kouřotěsnými dveřmi opatřenými samouzavíracím zařízením (C-S). CHÚC typu B musí být větrána obdobně jako CHÚC typu A, přičemž větrací otvory, násobnost výměny vzduchu a doba funkčnosti větrání je navýšena. CHÚC typu B lze řešit i bez předsíně, avšak za předpokladu návrhu přetlakového větrání.
CHÚC typu C
CHÚC typu C představuje nejbezpečnější variantu CHÚC a musí být vždy vybavena jak požární předsíní, tak přetlakovým větráním. Dispoziční řešení je tedy stejné jako v případě CHÚC typu B ve variantě s požární předsíní, přetlakovým větráním musí být ovšem větrány všechny části CHÚC, tedy prostor vlastního schodiště i požární předsíň. Násobnost výměny vzduchu a doba funkčnosti přetlakového větrání je oproti CHÚC typu B navýšena.
CHÚC typu C představuje nejbezpečnější variantu CHÚC a musí být vždy vybavena jak požární předsíní, tak přetlakovým větráním. Dispoziční řešení je tedy stejné jako v případě CHÚC typu B ve variantě s požární předsíní, přetlakovým větráním musí být ovšem větrány všechny části CHÚC, tedy prostor vlastního schodiště i požární předsíň. Násobnost výměny vzduchu a doba funkčnosti přetlakového větrání je oproti CHÚC typu B navýšena.

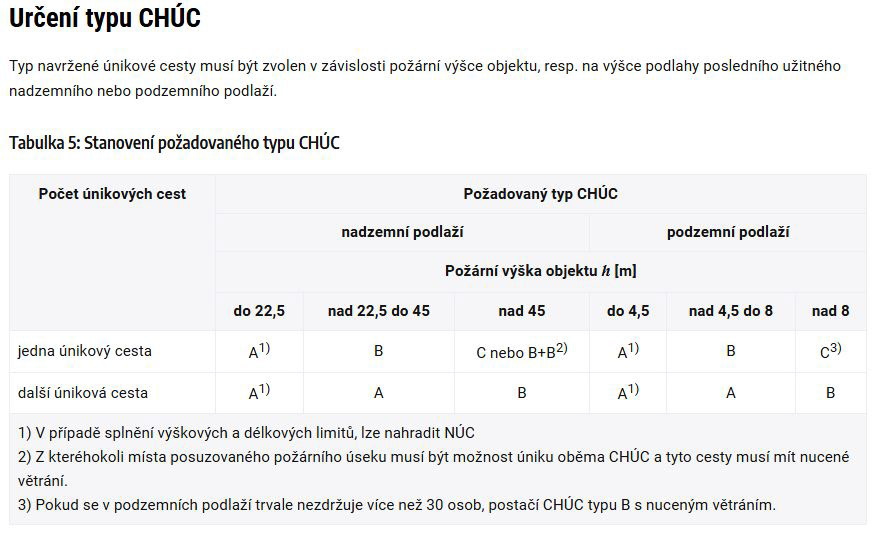

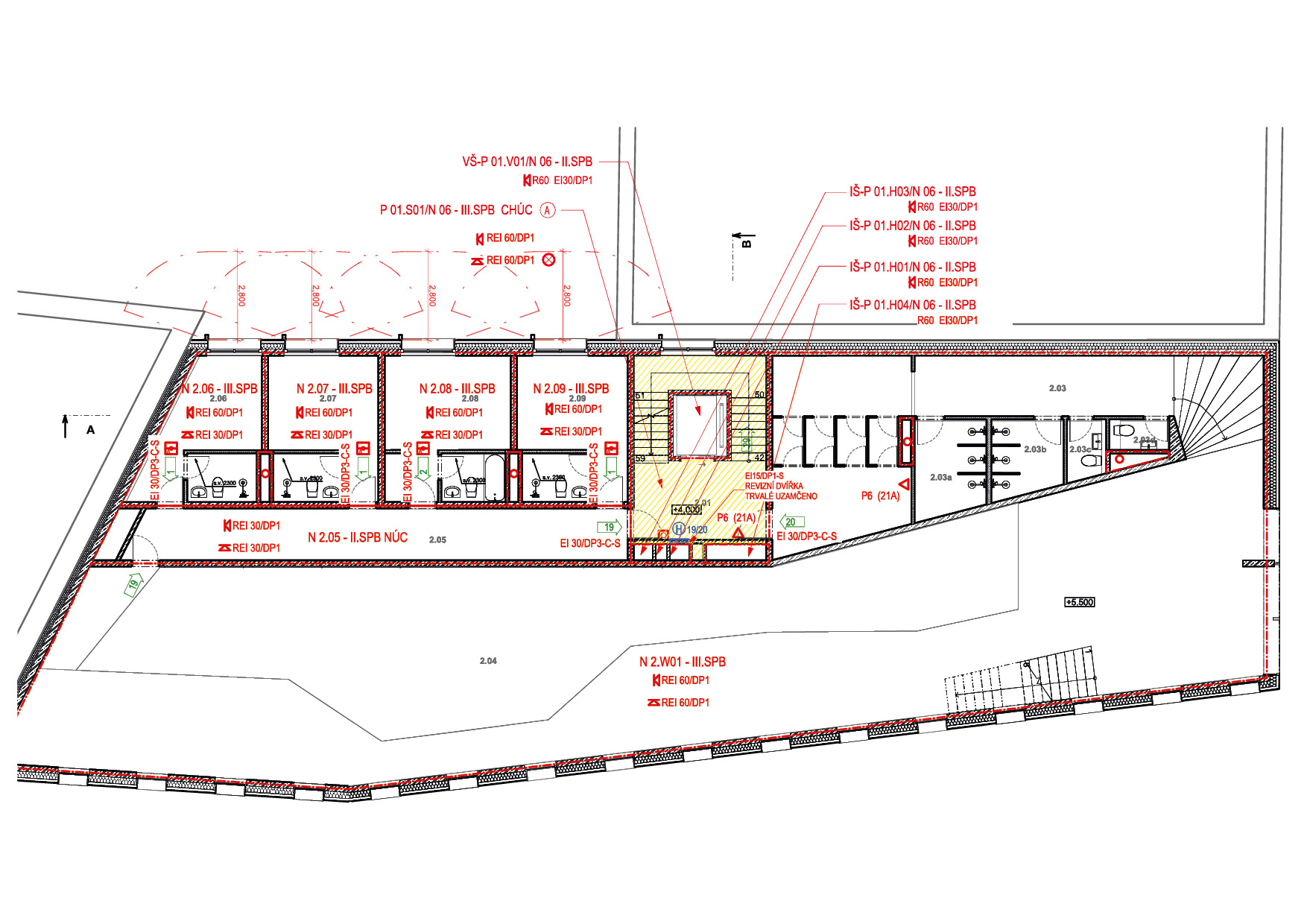

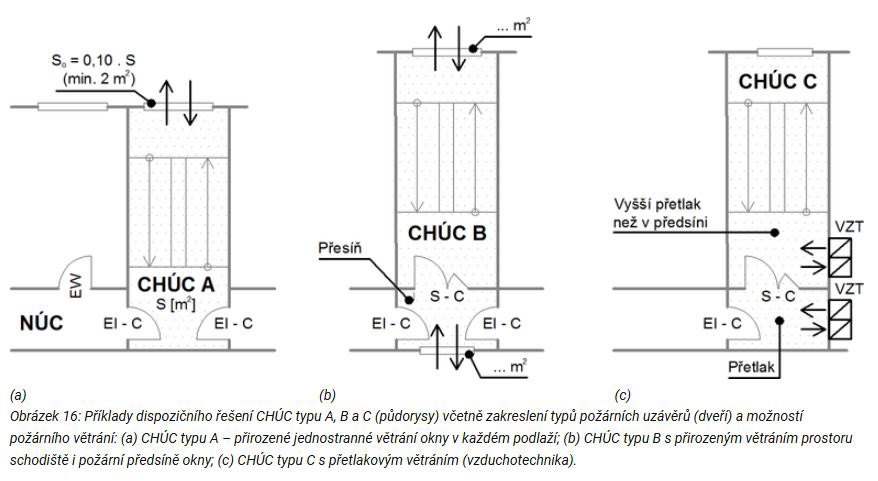

obr. příloha č. 8: určení a druhy chúc
OSOBY A ÚNIKOVÝCH CEST

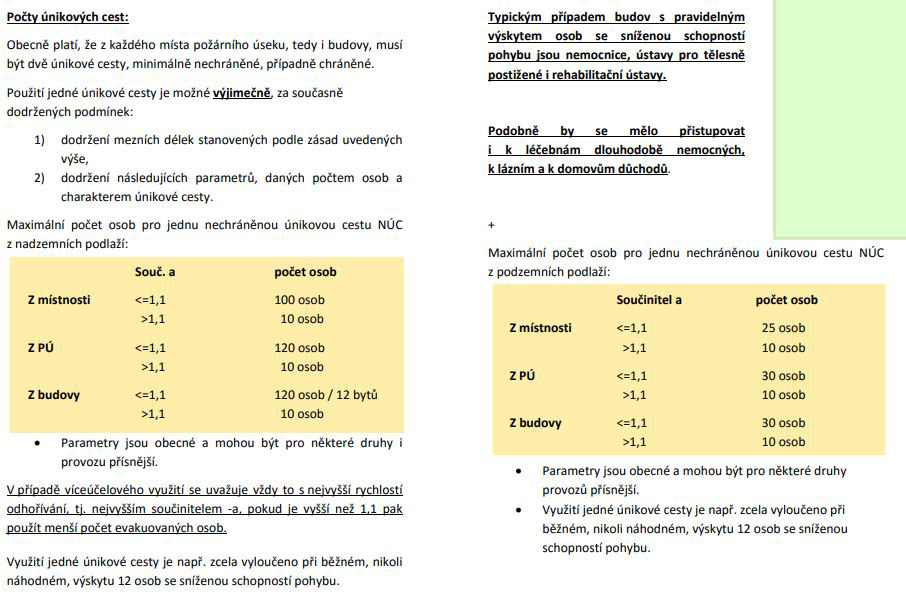

obr. příloha č. 9: počty osob a únikových cest
STAVEBNÍ ZÁKON A SOUVISEJÍCÍ PŘEDPISY
01) 283/2021 Sb. Stavební zákon (dříve 183/2006)
02) Vyhl. 146/2024 Sb. o požadavcích na výstavbu
04) Vyhl. 246/2001 Sb. o stanovení podmínek a požární prevenci
05) 460/2021 Sb. o kategorizaci staveb z hlediska pbř
06) ČSN: 73 08 (02, 04, 10, 18, 31, 33, 45)
