[ NÁUKA O BUDOVÁCH 2 ]
_______________________

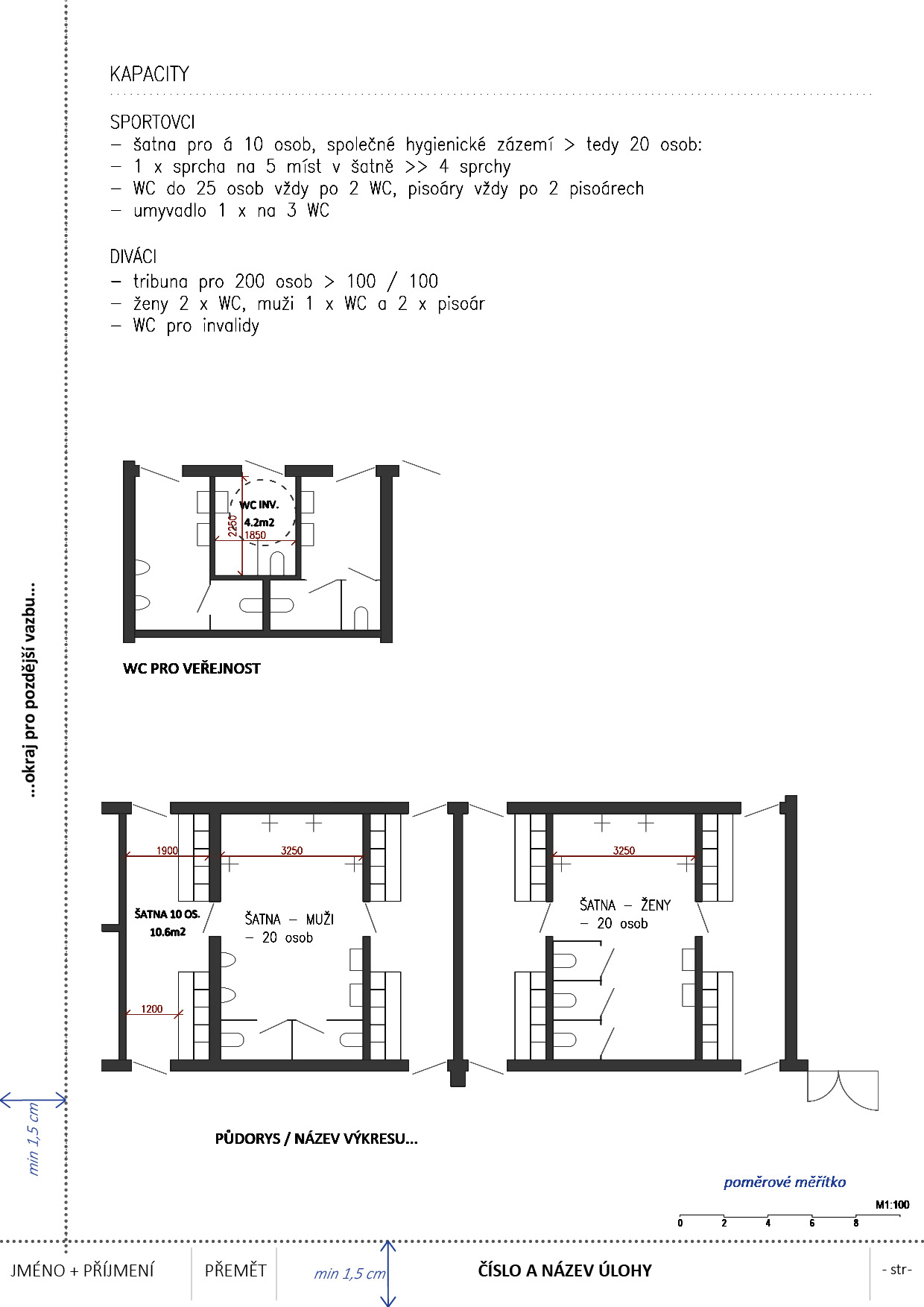

SPORTOVNÍ STAVBY: TĚLOCVIČNA A ŠATNY
Úloha je zaměřena na sportovní stavby, zejména tělocvičny a šatny. Osvojení základních rozměrů a funkčních parametrů a pobytu v daných budovách. Seznámení se s podrobnostmi provozu daného druhu stavby, vybavení, členění prostorů a typologických principů, včetně jejich značení v půdorysech. Příprava - rešerše druhu stavby (reference, obrázky, skici, fotky, dostupné půdorysy a pohledy rešerší), příslušné zařizovací předměty v případě hygienického vybavení, normy apod.
ZADÁNÍ
ZPRACUJTE ROZBOR ...
NAVRHNĚTE ...
NAVRHNĚTE ...
Příprava

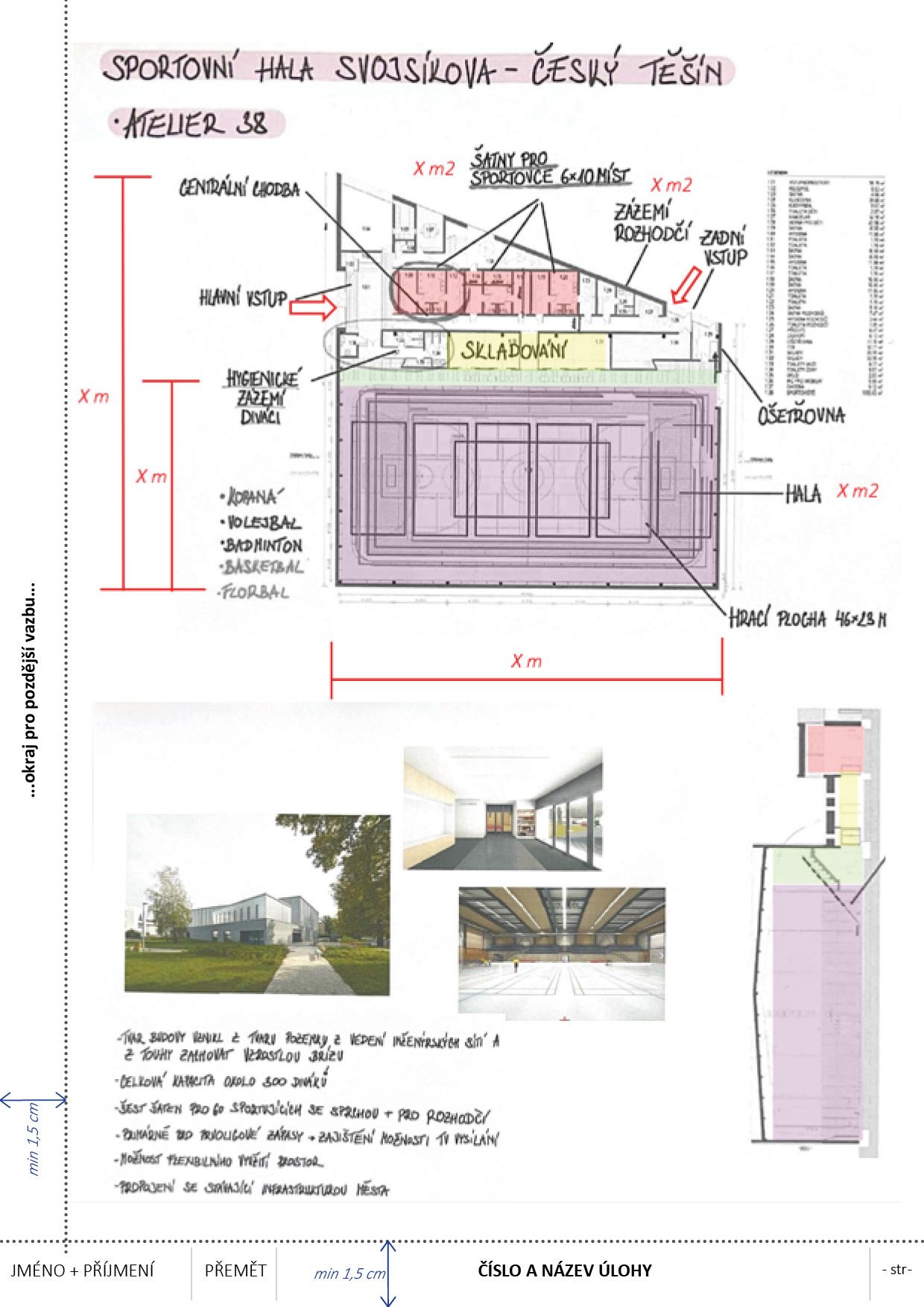

Výtisk rešerše: Půdorysy sportovní haly včetně zázemí (šatny a hygienické zázemí sportovců včetně toalet pro diváky, rozhodčí, ošetřovna a další prostory), v měřítku 1:300 / 1:500, nezapomeňte na severku. Řez sportovní halou pro rozbor světlé výšky (včetně tribuny). Dále bude reference obsahovat minimálně dva obrázky. Reference by měla být z reálného prostředí, aby bylo možné určit návaznosti na blízké okolí, přístupnost atd.
Výkresy1) Rešerše restaurace (výtisk)
2) Výkres schéma a návrh půdorysu
Formát: A4 / A3
Měřítko: 1:200 / 1:300 (výtisk) a 1:100 (návrh)
Podklad (domácí příprava): 1 x výtisk rešerše pro rozbor
Rozsah obsahu

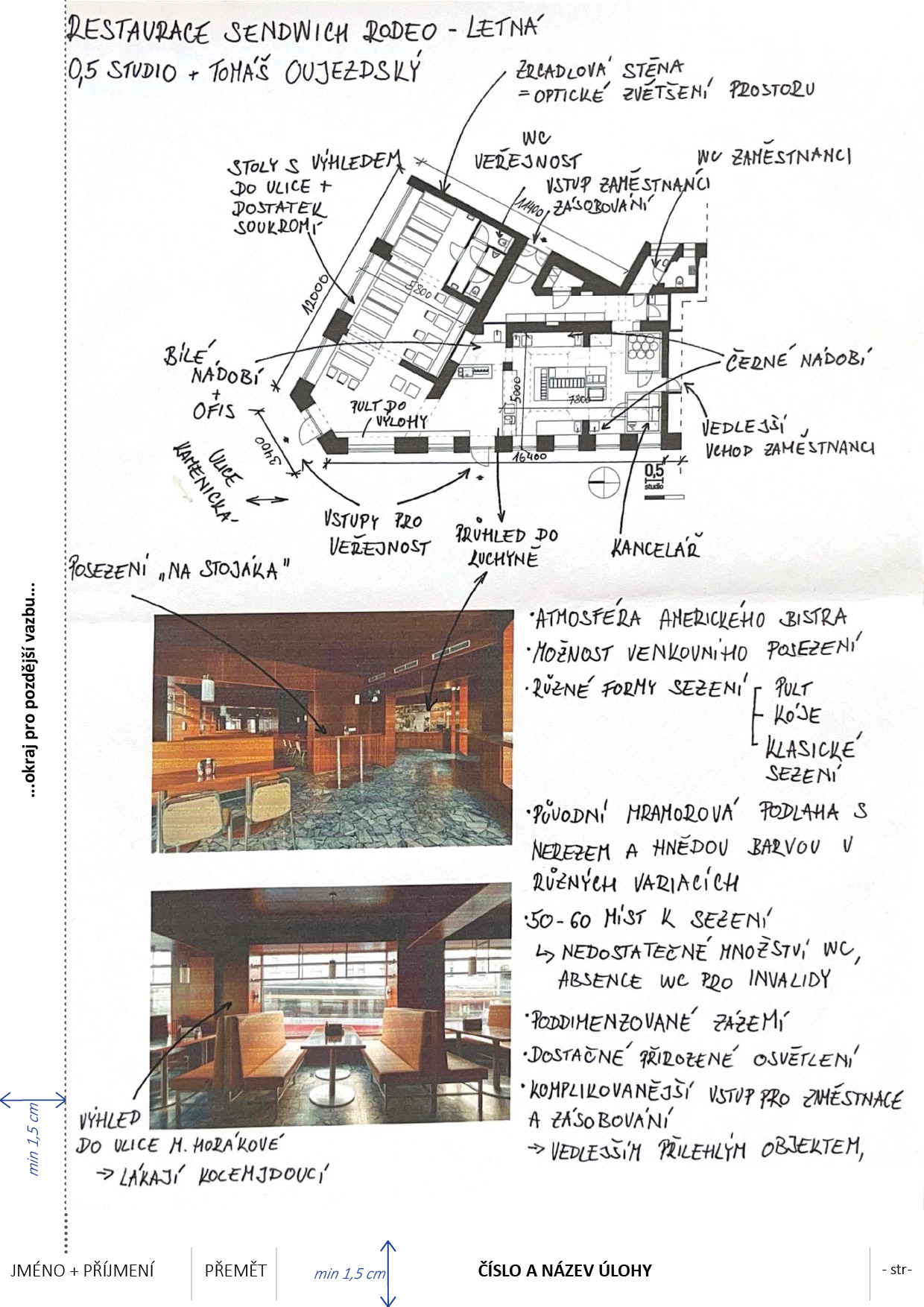

1) Výtisk (domácí příprava) - list rešerše
a) Rešerše: bude obsahovat
I. základní popis a stavbě (název, údaje o stavbě, vznik, architekt, lokalita, parametry a kapacity...)
II. urbanistický kontext (přístupnost a orientace vstupu veřejnosti, přístup pro personál nebo zaměstnance, možnosti parkování...)
III. architektonické řešení (budova a tvar objektu, materiálové řešení fasády a konstrukcí, hmotová a architektonická kompozice atd., počet np, výška stavby, dle zadání případně design a charakter interiéru...)
IV. hodnocení (slovní popis, silné a slabé stránky, inspirace co je zajímavé př. úroveň designu nábytku, design osvětlení, architektonický akcent objektu, i co lze referenci vytknout...)

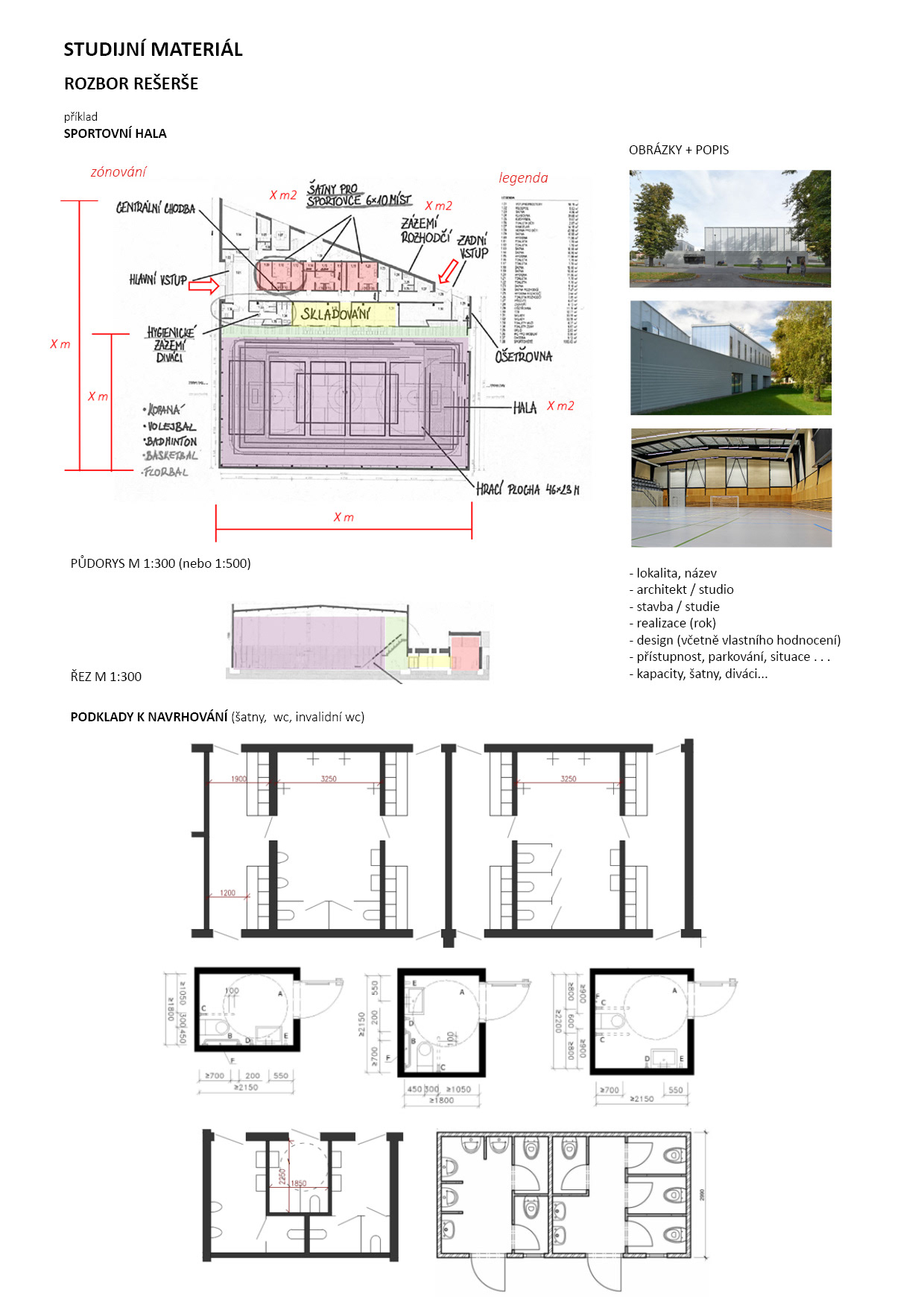

b) Rozbor půdorysu rešerše: na průsvitný skicovací papír proveden přehledný rozbor
I. zónování (např. typy místností, komunikace horizontální, komunikace vertikální, chodby, sociální a hygienické zázemí nebo provozní vs. soukromé části nebo dle typu zadání atd.)
II. konstrukční schéma (osy nebo vytipování nosného systému a nosných částí půdorysu. lze určit pomocí typu čáry jako osy nebo barevně zvýraznit / vytáhnout nosné části)
III. ploch, místností a rozměrů (doplnění názvů místností, ploch, základních rozměrů místností, celková plocha podlaží, délky a šířky chodeb, základní vnější rozměry podlaží, vzdáleností nosných částí konstrukčního systému...)
2) Návrh schéma a půdorys (výkres)

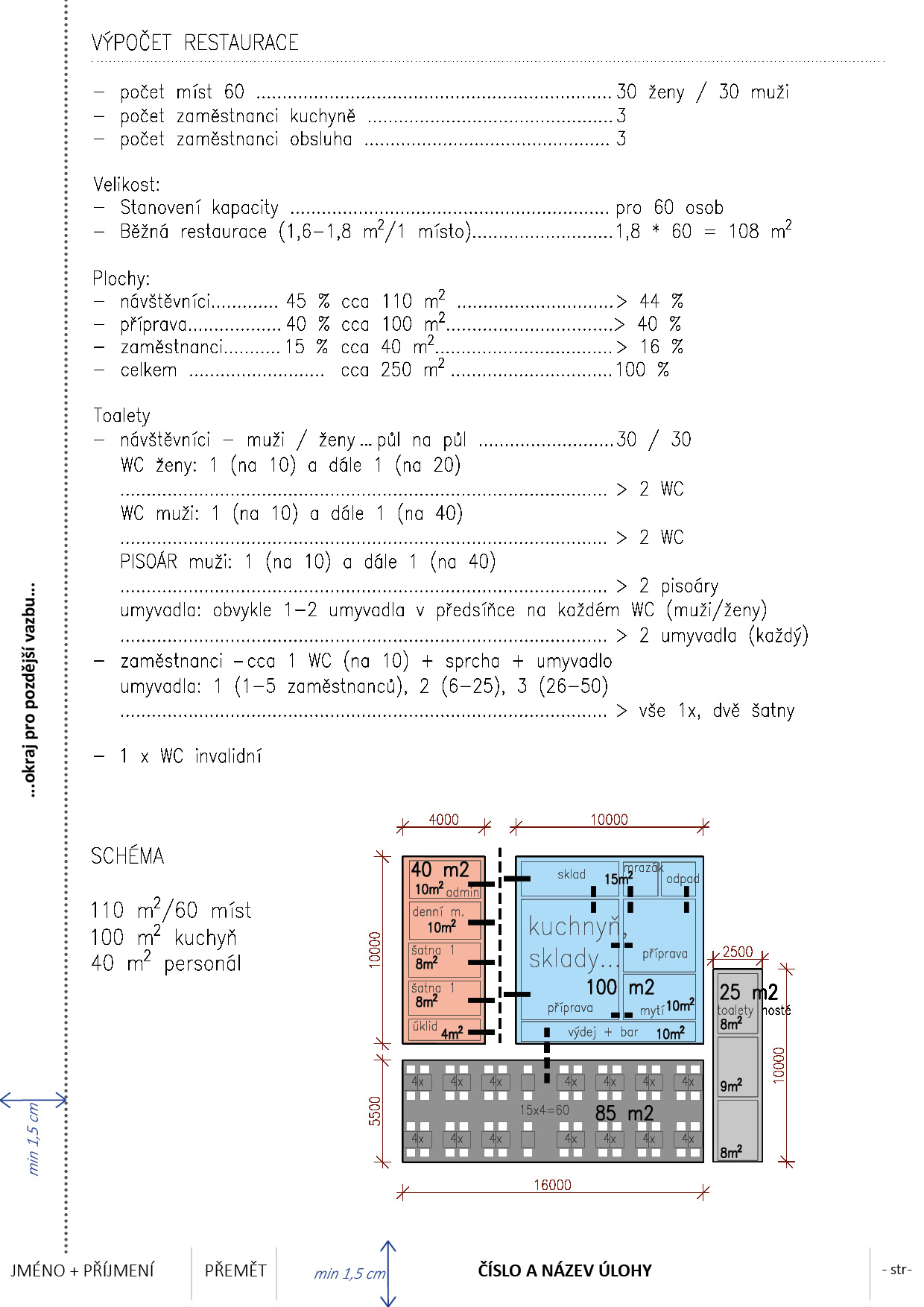

Schéma: Navrhněte schéma malého restauračního provozu (cca 60 - 100 míst)

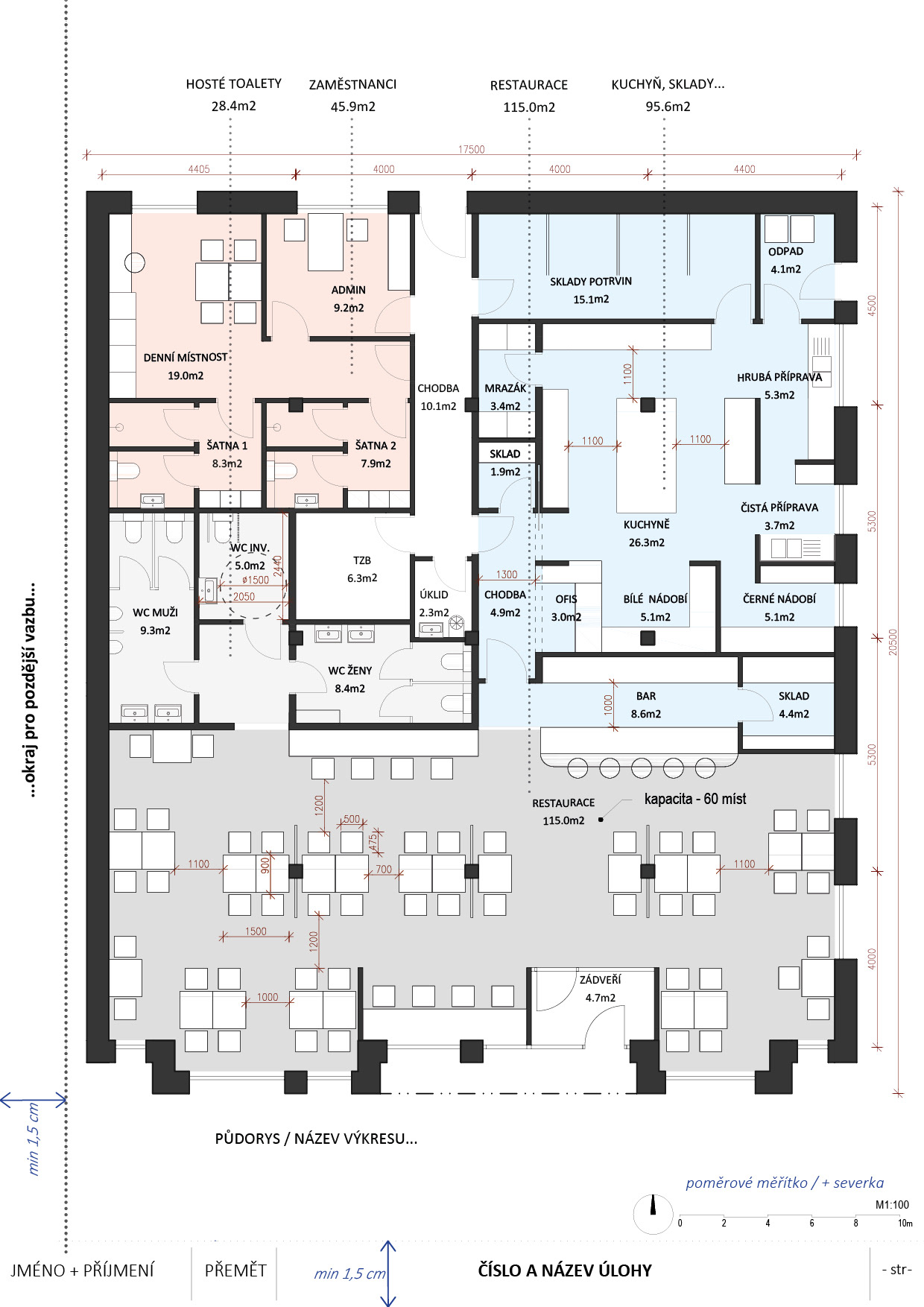

Návrh: Navrhněte dispozici restaurace včetně zázemí (cca 60 - 100 míst) / alternativa překreslení obdobné restaurace v měřítku
a) Kóty - základní vnější rozměry místnosti, základní odstupy a průchody apod., případně dle potřeby prokótujte dle vlastního zvážení
b) Parametry místnosti - určení plochy místností (alespoň základních objemů pro návštěvy, kuchyni, zázemí zaměstnanců...)
c) Popisy - výkresy budou obsahovat popis (slovně odkazy nebo vyznačeným popisem s odkazem do legendy), např. výčep, bar, kancelář, kuchyně, přípravna...
d) Obecné náležitosti - popis místností, plocha místností (formou tabulky nebo v půdorysu), doplnění severky do půdorysů, název výkresu, měřítko (vše velkým tiskacím písmem)
e) Čáry a šrafy - dbejte na význam druhů čar / šraf (šrafy lze použít pro zvýraznění konstrukcí jako příček a nosných stěn, čerchované čáry - konstrukce nad úrovní řezu, tlustě - obvodové stěny, tence - příčky, tence - zařizovací předměty apod., přerušované čáry - skryté / neviditelné prvky například pro zobrazení polic uvnitř skříněk)
PREZENTACE ZE CVIČENÍ (ke stažení zde)
PODKLADY (přehled zde)
MATERIÁLY K ÚLOZE
