[ NÁUKA O BUDOVÁCH 2 ]
_______________________
UBYTOVACÍ ZAŘÍZENÍ: HOTEL
Úloha je zaměřena na ubytovací zařízení, zejména hotely. Osvojení základních rozměrů a funkčních parametrů a pobytu v daných budovách. Seznámení se s podrobnostmi provozu daného druhu stavby, vybavení, členění prostorů a typologických principů, včetně jejich značení v půdorysech. Příprava - rešerše druhu stavby (reference, obrázky, skici, fotky, dostupné půdorysy a pohledy rešerší), příslušné zařizovací předměty v případě hygienického vybavení, normy apod.
ZADÁNÍ
ZPRACUJTE ROZBOR REFERENČNÍ STAVBY HOTELU
NAVRHNĚTE DISPOZICI HOTELOVÉHO POKOJE
NAVRHNĚTE DISPOZICI HOTELOVÉHO POKOJE
Příprava

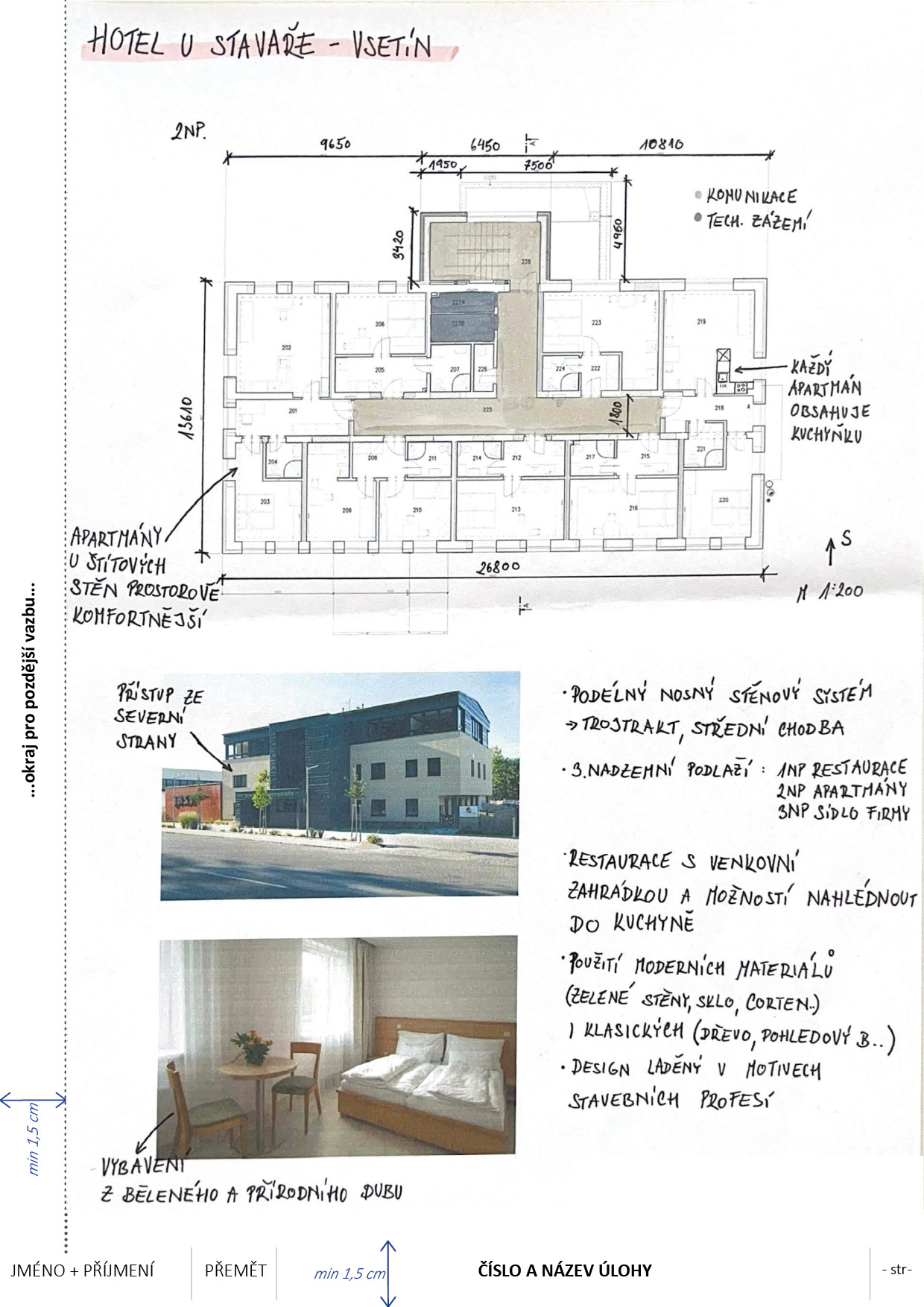

Výtisk rešerše: Půdorys běžného podlaží rešerše stavby hotelu (lze použít i architektonickou studii, pokud splní obsahové náležitosti). Běžné podlaží by mělo obsahovat řešení hotelové pokoje s návazností na horizontální komunikace (chodby) a společné prostory na běžném podlaží, vertikální komunikace (schodiště, případně včetně evakuačního) a zázemí pro obsluhu (úklidová komora, sklad lůžkovin apod.) Půdorys v měřítku 1:100 / 1:200, nezapomeňte na severku. Dále bude reference obsahovat minimálně dva obrázky 1x interiéru hotelového pokoje a 1x celé budovy z exteriéru a libovolné navíc (vstupní hala s recepcí, foyer, restaurace, salónek atd.)
Výkresy1) Rešerše hotelu (výtisk)
2) Výkres se dvěma půdorysy
Formát: 1 x A4 (A3)
Měřítko: 1:100 / 1:200 (výtisk) a 1:50 (návrh)
Podklad (domácí příprava): 1 x výtisk rešerše pro rozbor
Rozsah obsahu
1) Výtisk (domácí příprava) - list rešerše
a) Rešerše: bude obsahovat
I. základní popis a stavbě (název, údaje o kategorii hotelu, období vzniku, architekta, lokalitu, počet pokojů, druhy pokojů, kapacita hotelu / lůžek...)
II. urbanistický kontext (přístupnost a orientace vstupu veřejnosti případně zásobování a přístup pro personální, možnosti parkování...)
III. architektonické řešení (budova a tvar objektu, materiálové řešení fasády a konstrukcí, hmotová a architektonická kompozice atd., počet np, výška stavby...)
IV. hodnocení (slovní popis, silné a slabé stránky, inspirace co je zajímavé př. úroveň designu nábytku, design osvětlení, architektonický akcent objektu, i co lze referenci vytknout...)
b) Rozbor půdorysu rešerše: na průsvitný skicovací papír proveden přehledný rozbor
I. zónování (např. pokoje včetně rozlišení typu pokoje, komunikace horizontální, komunikace vertikální, chodby, sociální a hygienické zázemí nebo provozní vs. soukromé ubytovací části atd.)
II. konstrukční schéma (osy nebo vytipování nosného systému a nosných částí půdorysu. lze určit pomocí typu čáry jako osy nebo barevně zvýraznit / vytáhnout nosné části);
III. ploch, místností a rozměrů (doplnění názvů místností, ploch, základních rozměrů místností, celková plocha podlaží, délky a šířky chodeb, základní vnější rozměry podlaží, vzdáleností nosných částí konstrukčního systému...)
2) Návrh (půdorysy) - výkres

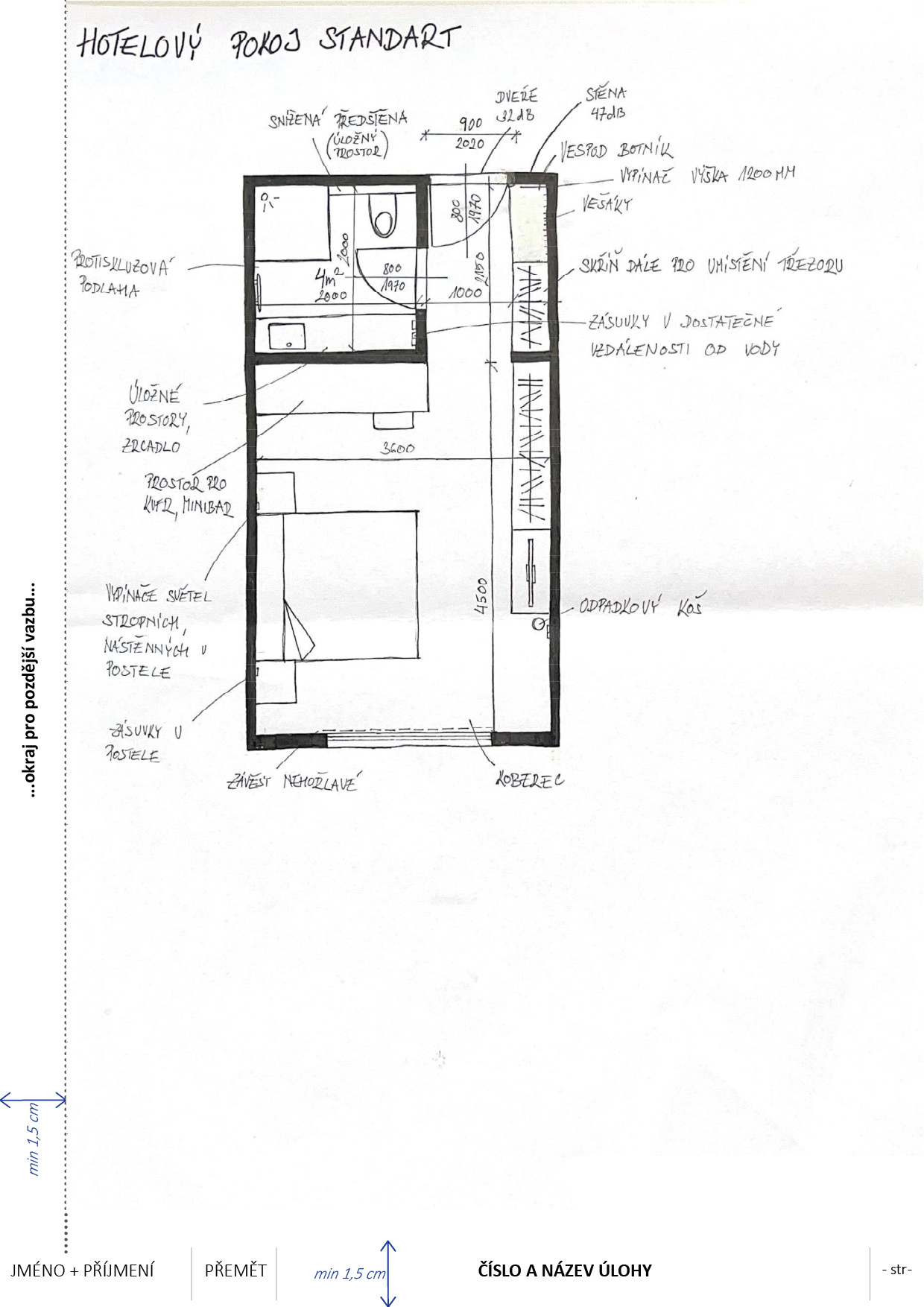

Návrh č.1: Navrhněte libovolný typický hotelový pokoj, pro který platí, že pomocí vybavení a nábytku definujete druh pokoje (single room, double room, queen room, king room atd., standard, superior, delux atd.)

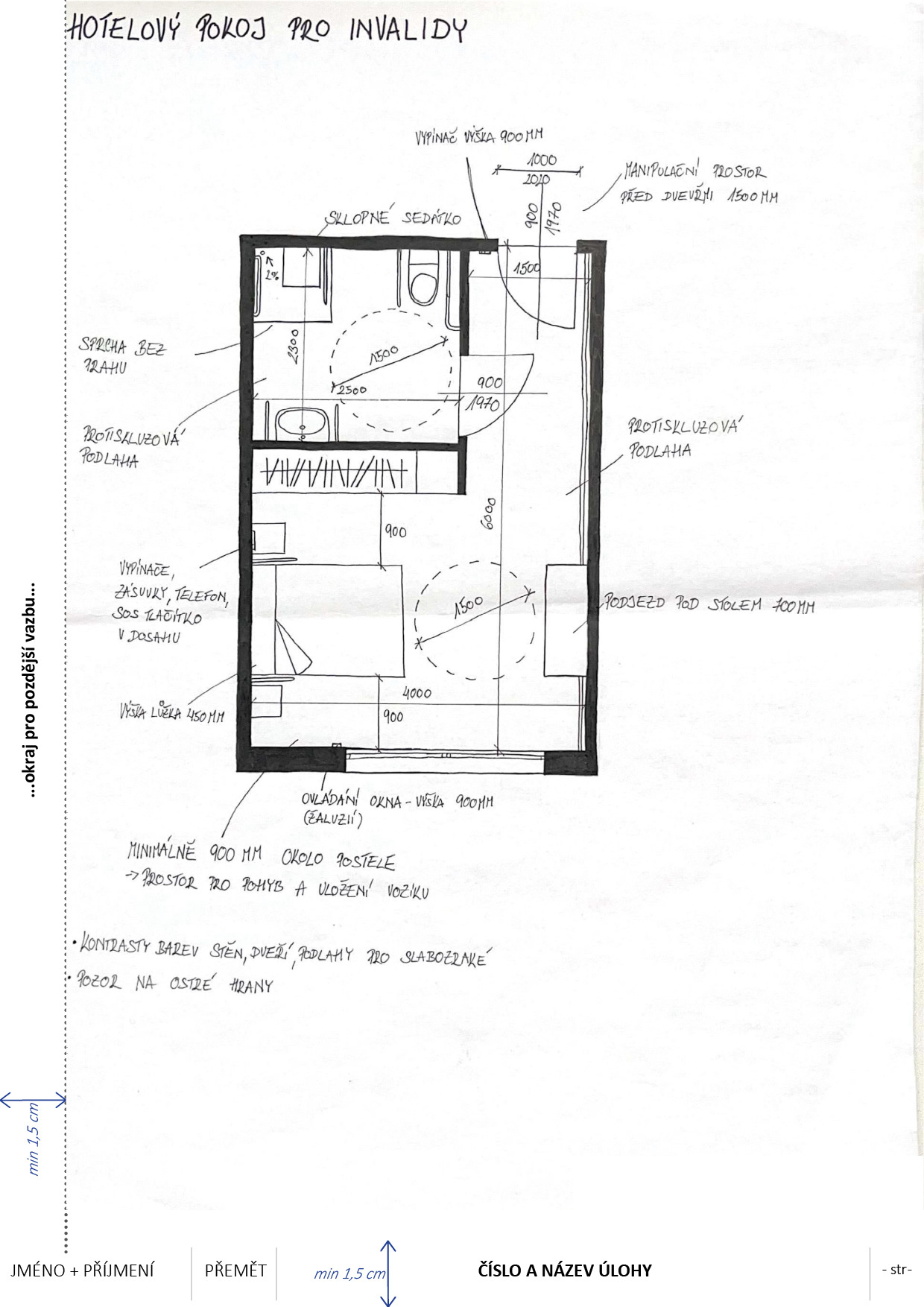

Návrh č.2: Navrhněte hotelový pokoj bezbariérový (tzv. barrier-free room)
a) Kóty - základní vnější rozměry místnosti, velikosti okenních otvorů, základní odstupy a průchody zařizovacích předmětů apod.
b) Parametry místnosti - určení plochy místností (pokojů, chodeb, příslušenství, celkové plochy...)
c) Popisy - výkresy budou obsahovat popis (slovně odkazy nebo vyznačeným popisem s odkazem do legendy), např. typ postele, popis zařizovacích předmětů
d) Obecné náležitosti - popis místností, plocha místností (formou tabulky nebo v půdorysu), doplnění severky do půdorysů, název výkresu, měřítko (vše velkým tiskacím písmem)
e) Čáry a šrafy - dbejte na význam druhů čar / šraf (šrafy lze použít pro zvýraznění konstrukcí jako příček a nosných stěn, čerchované čáry - konstrukce nad úrovní řezu, tlustě - obvodové stěny, tence - příčky, tence - zařizovací předměty apod., přerušované čáry - skryté / neviditelné prvky například pro zobrazení polic uvnitř skříněk)
