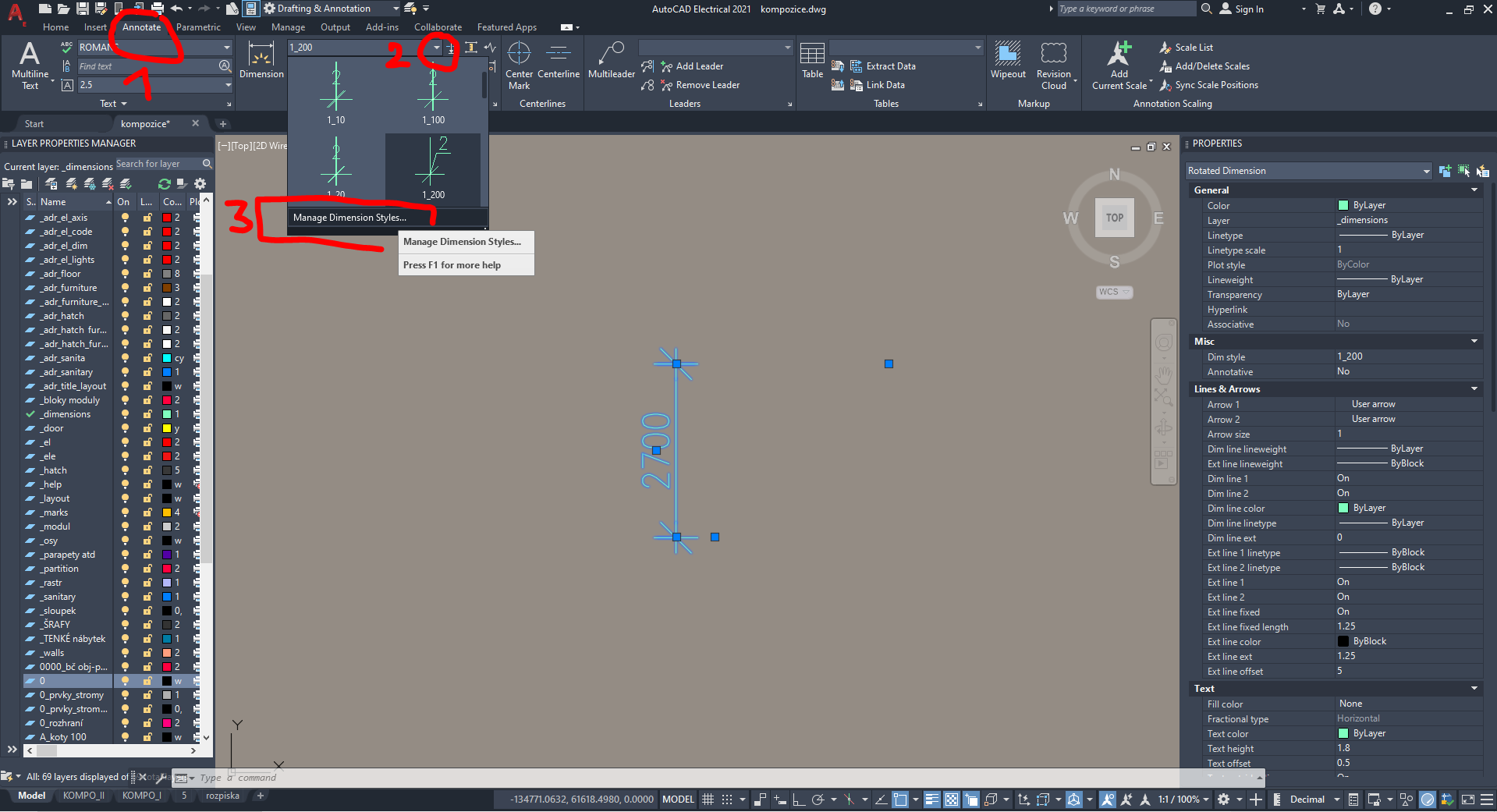

NASTAVENÍ KÓT (úvod - 1. krok)

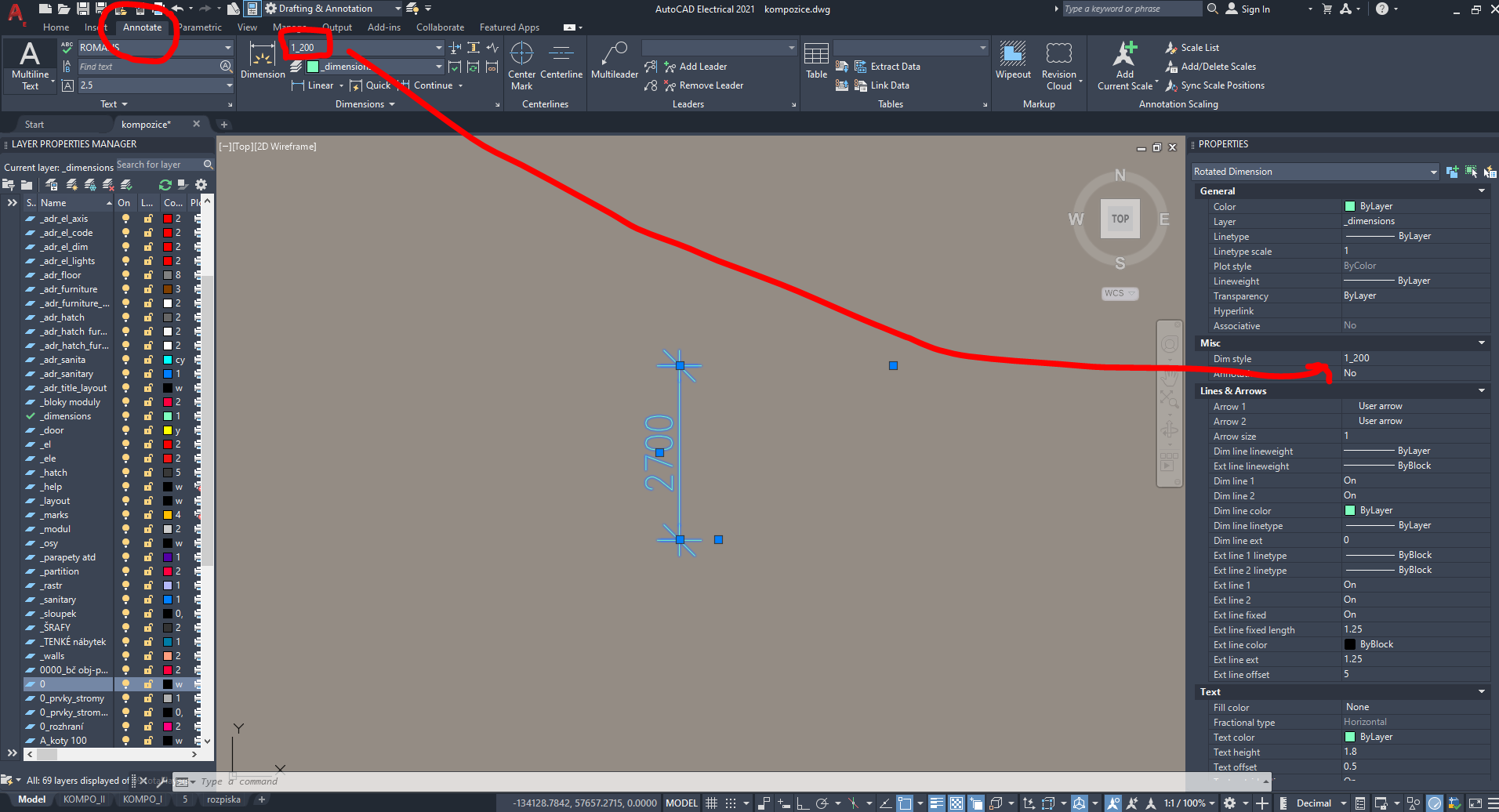

- otevření dialogového okna pro editaci kót přes anotace (3. karta - poznámky) > kótovací styl (lze ověřit přes kliknutí na objekt kóty a náhled ve vlastnostech) > Manage Dimension Styles (upravit styl kótování) > otevře se okno
- otevření dialogového okna pro editaci kót přes anotace (3. karta - poznámky) > kótovací styl (lze ověřit přes kliknutí na objekt kóty a náhled ve vlastnostech) > Manage Dimension Styles (upravit styl kótování) > otevře se okno
- pomocí stylu kóty lze v celém výkresu jednoduše globálně nastavit měřítko pro daný typ čar, který změní měřítko typu čáry v celém výkresu. Změna se promítne u všech čar daného typu. Dále je možné ve výkrese postupně všechny kóty převést do nového stylu (pomocí _selectsimilar při kliku na objekt kóty) nebo si vybrat některé kóty a těm přiřadit nový styl, který lze následně přes kopie vlastností přenášet na potřebné kóty, které by se měly zobrazovat jinak (například jsme zkoušeli pro jiné měřítko)
NASTAVENÍ KÓT (úprava stylů kót / nový styl)

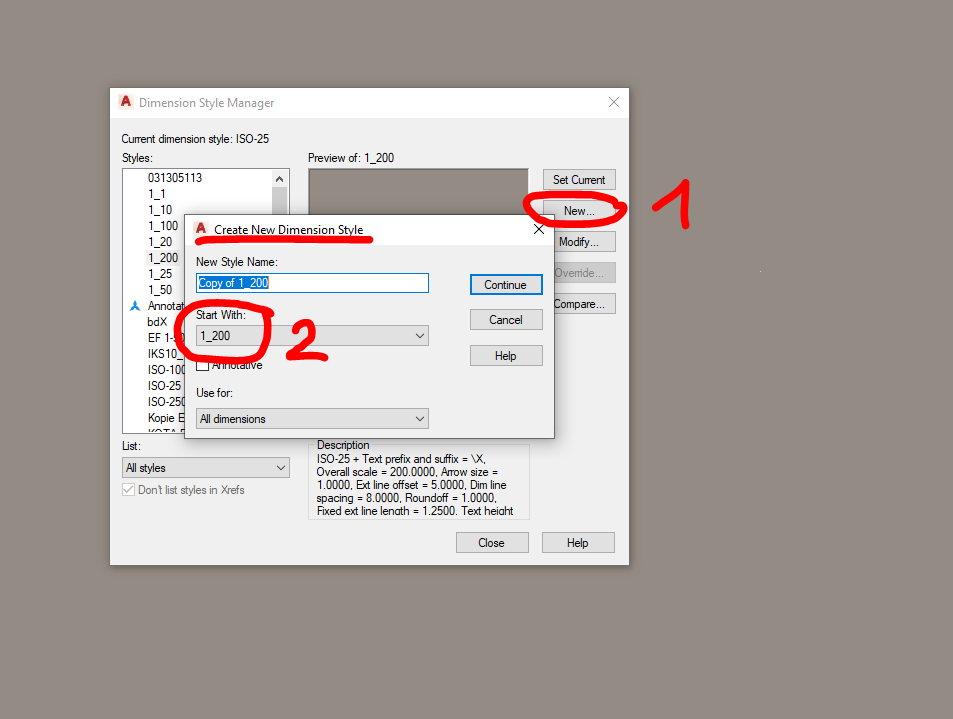

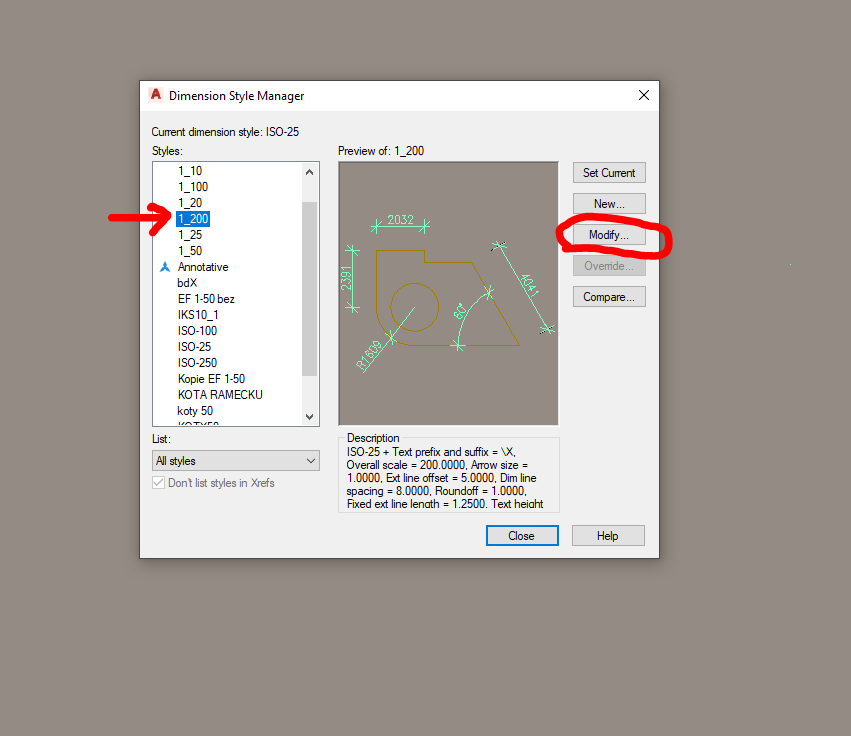

- po prvním kroku, se otevřelo dialogové okno, opět ujištění kótovacího stylu (levý sloupe) > Modify (upravit) / nebo New (nový) - tímto lze od odvozeného stylu založit nový (zůstane stávající nastavení převzaté z daného stylu, ale lze jej založit jako nový, pak upravit například měřítko a další, aniž by to změnilo ten původní styl)
- po prvním kroku, se otevřelo dialogové okno, opět ujištění kótovacího stylu (levý sloupe) > Modify (upravit) / nebo New (nový) - tímto lze od odvozeného stylu založit nový (zůstane stávající nastavení převzaté z daného stylu, ale lze jej založit jako nový, pak upravit například měřítko a další, aniž by to změnilo ten původní styl)

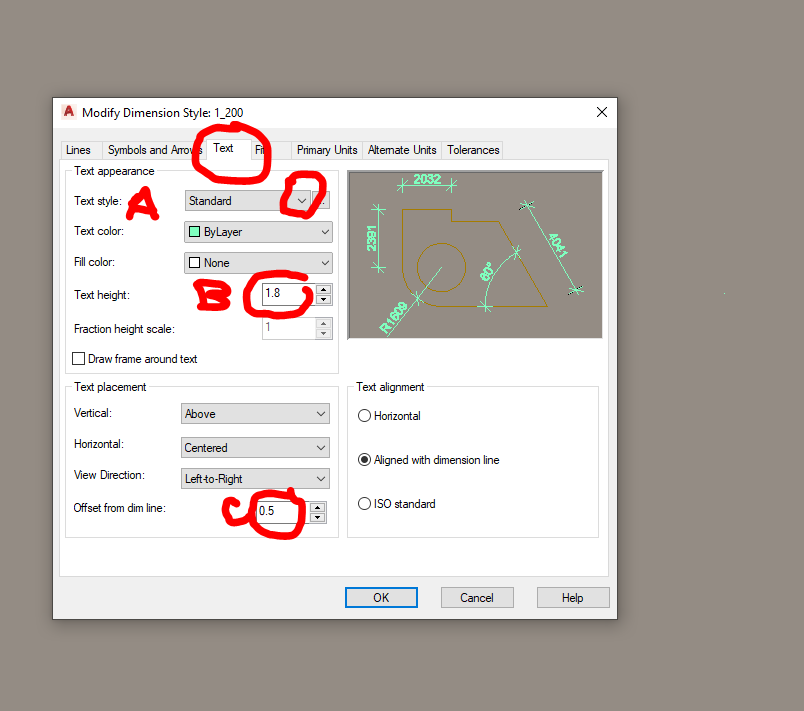

NASTAVENÍ KÓT (text)
- úprava textu - velikost písma, offset, barva textu atd. například A (text style) je pro změnu písma, lze tedy najít více technické písmo; B (výška textu) je pro globální úpravu výšky všech textů kót v tomto stylu; C (offset) je pro odsazení kóty od linky
- úprava textu - velikost písma, offset, barva textu atd. například A (text style) je pro změnu písma, lze tedy najít více technické písmo; B (výška textu) je pro globální úpravu výšky všech textů kót v tomto stylu; C (offset) je pro odsazení kóty od linky

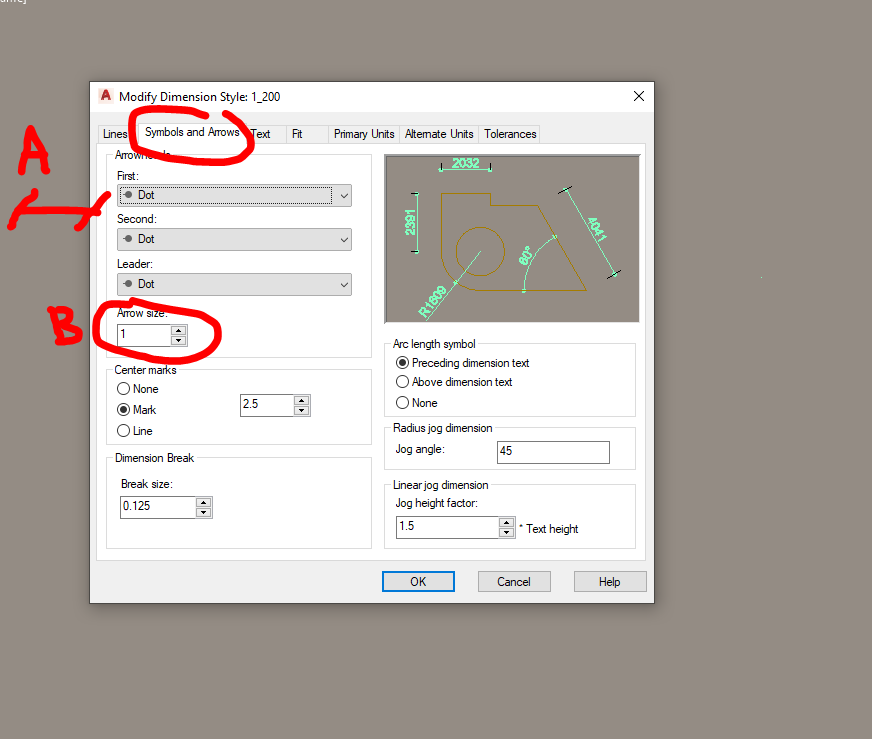

NASTAVENÍ KÓT (symboly a šipky)
- například A (ukončení kóty)je pro konec vymezení kóty, zpravidla se volí stavařská nebo šipka; B (velikost) je pro zvětšení nebo zmenšení ukončení kóty
- například A (ukončení kóty)je pro konec vymezení kóty, zpravidla se volí stavařská nebo šipka; B (velikost) je pro zvětšení nebo zmenšení ukončení kóty
NASTAVENÍ KÓT (čáry)
- u čar lze měnit další parametry jako jejich délku (vynášená délka od objektu) a offset (odsazení), také barvu čáry atd.
- u čar lze měnit další parametry jako jejich délku (vynášená délka od objektu) a offset (odsazení), také barvu čáry atd.
NASTAVENÍ KÓT (jednotky)

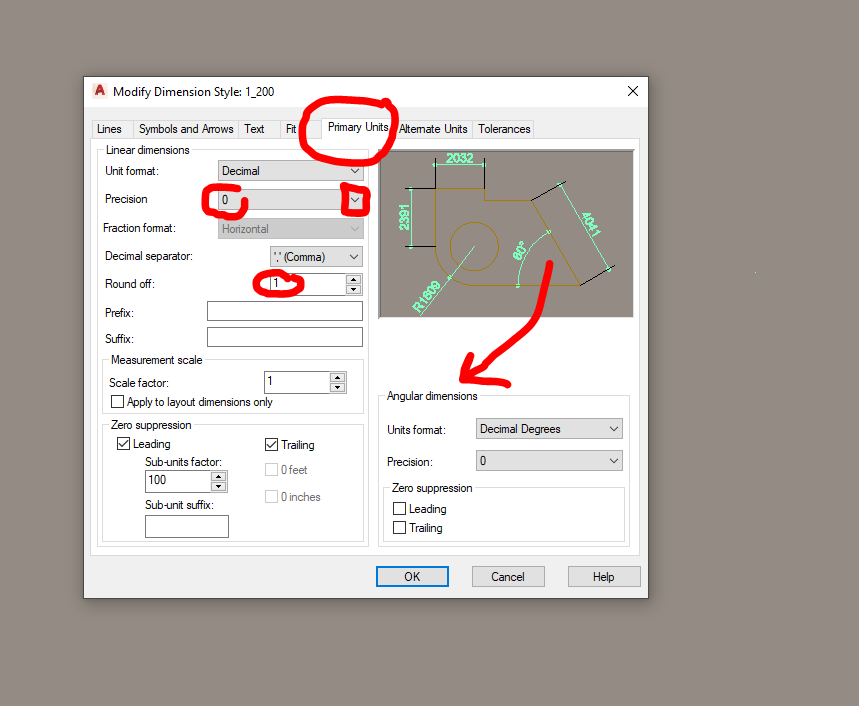

- zde lze nastavit zaokrouhlení (zpravidla na celé číslo - 0), lze zaokrouhlit i na násobky např. 1 / 5 / 10
- zde lze nastavit zaokrouhlení (zpravidla na celé číslo - 0), lze zaokrouhlit i na násobky např. 1 / 5 / 10

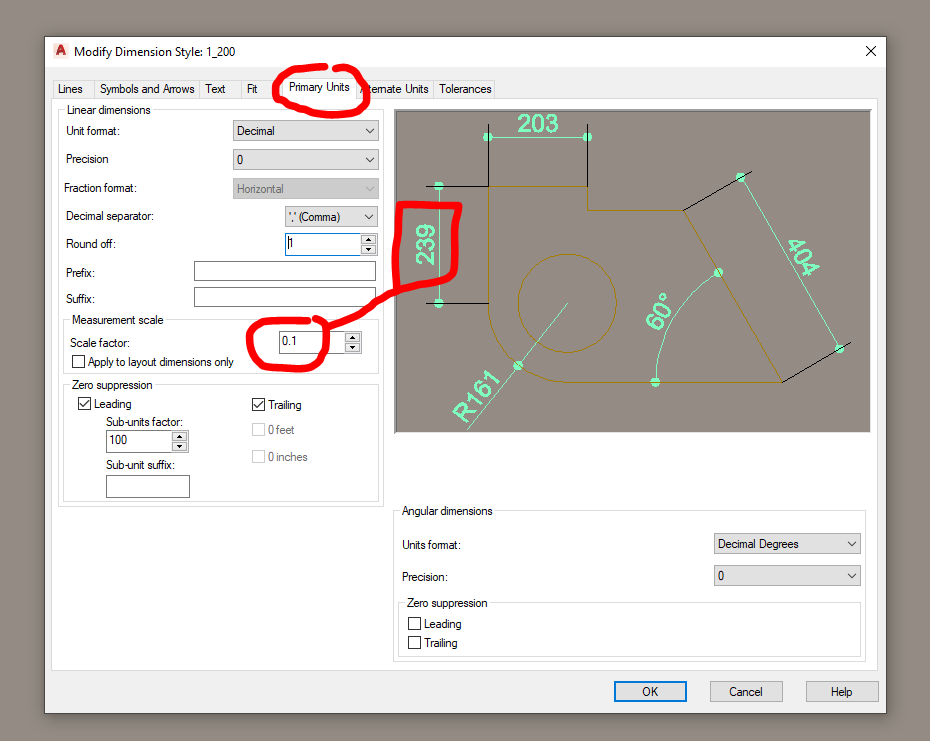

NASTAVENÍ KÓT (jednotky pokračování)

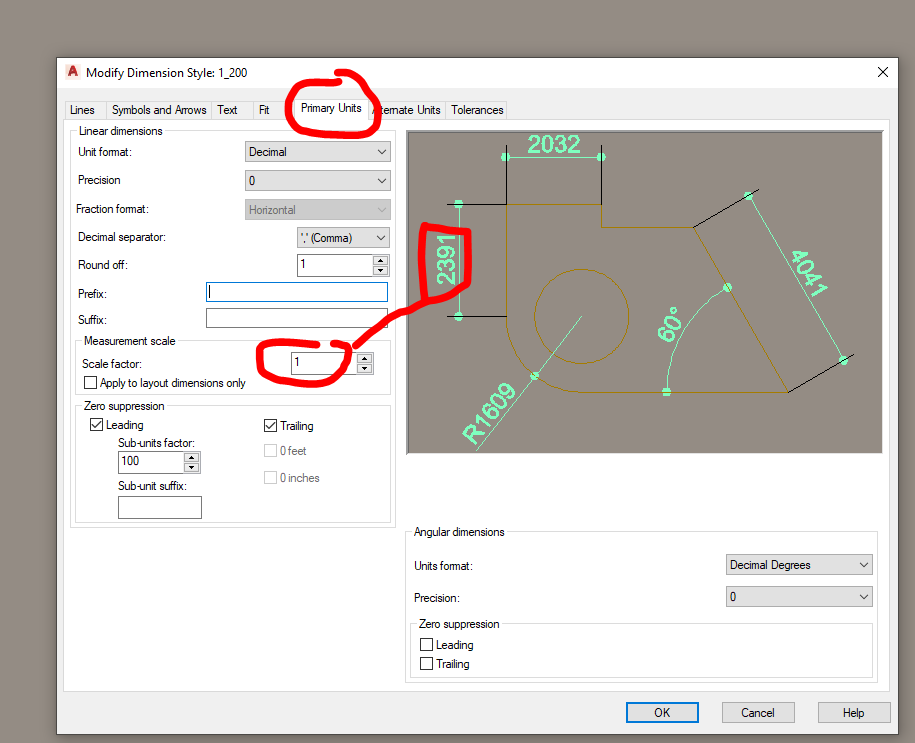

- v případě, že potřebujeme nastavit měřítko 1:10 kóty, zvolíme u kóty scale factor 0,1
- v případě, že potřebujeme nastavit měřítko 1:10 kóty, zvolíme u kóty scale factor 0,1
NASTAVENÍ ČAR (měřítko čáry globální)

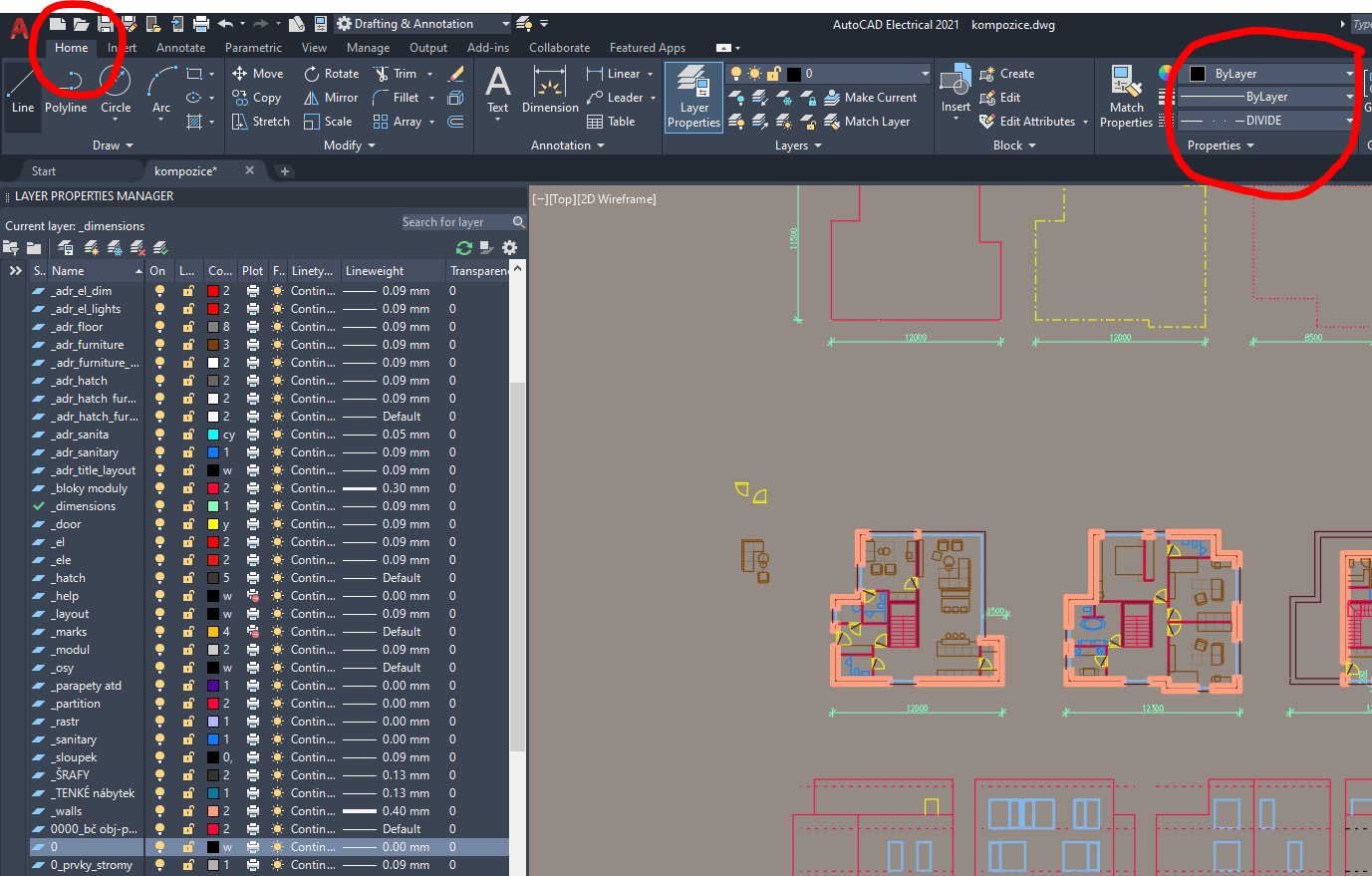

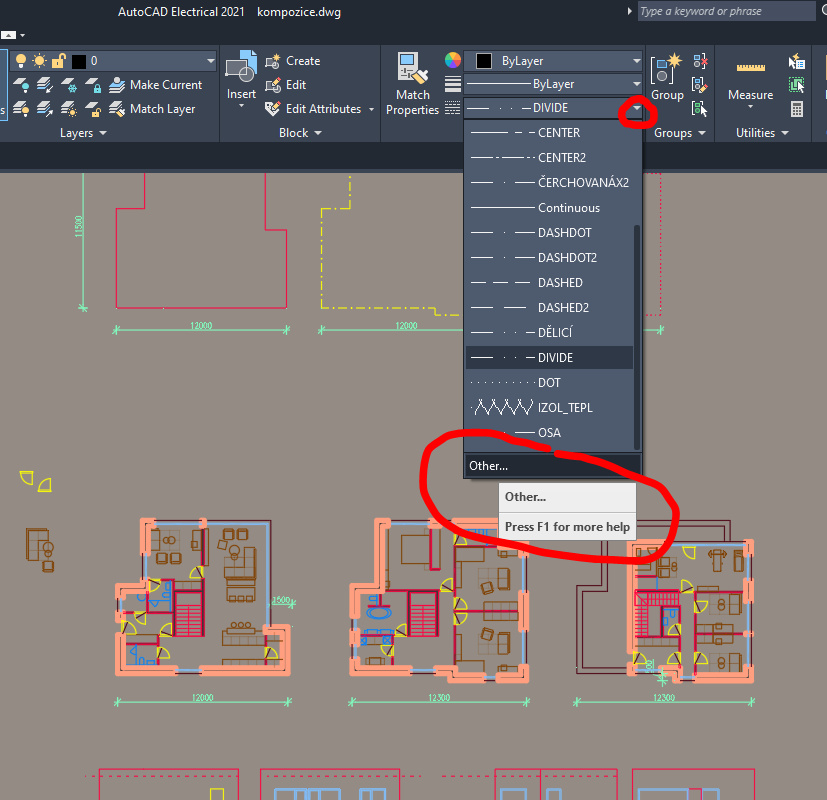

- Používáme pokud chceme změnit globálně měřítko čáry. Přes kartu Home > čáry v pravo > rozbalit šipku u stylu čáry > Ostatní... > Skryté detaily (Hide details) > Global scale factor (globální faktor měřítka) - zde nastavíme hodnotu např. 2, 3 .. atd., potřeba potvrdit OK a podívat se do výkresu, jestli splnilo nastavení očekávání a případně poladit.
- Používáme pokud chceme změnit globálně měřítko čáry. Přes kartu Home > čáry v pravo > rozbalit šipku u stylu čáry > Ostatní... > Skryté detaily (Hide details) > Global scale factor (globální faktor měřítka) - zde nastavíme hodnotu např. 2, 3 .. atd., potřeba potvrdit OK a podívat se do výkresu, jestli splnilo nastavení očekávání a případně poladit.

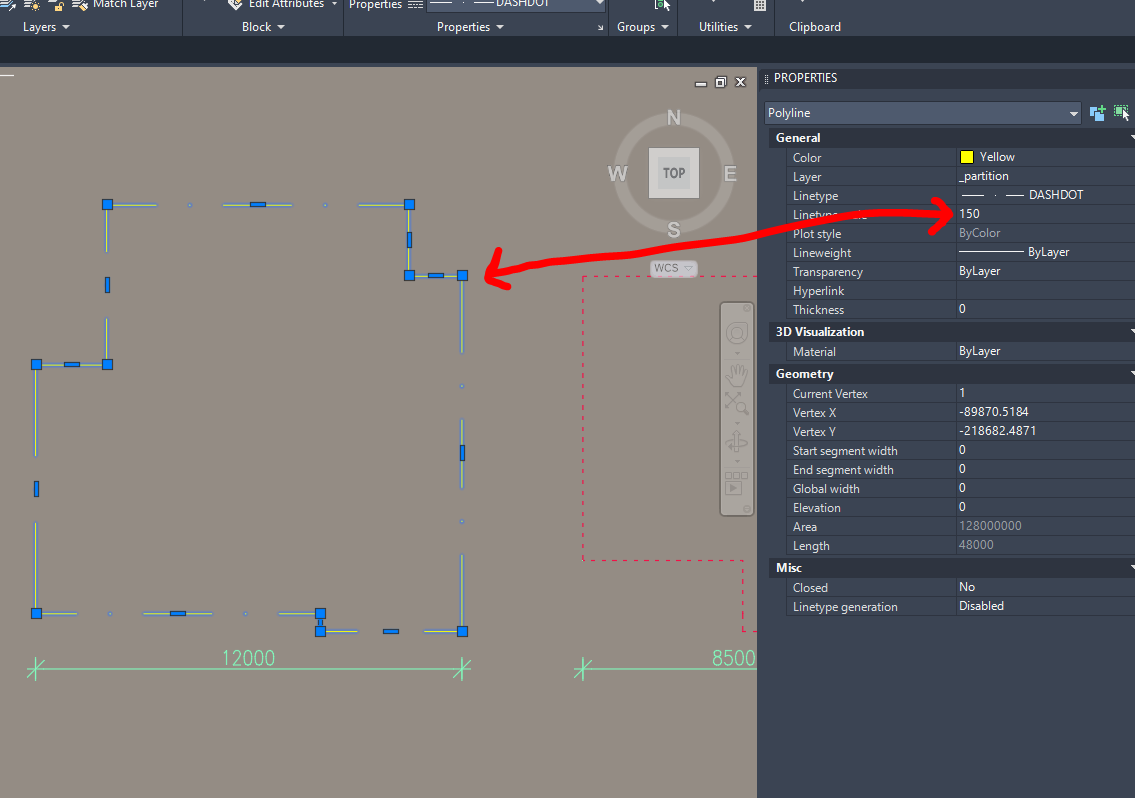

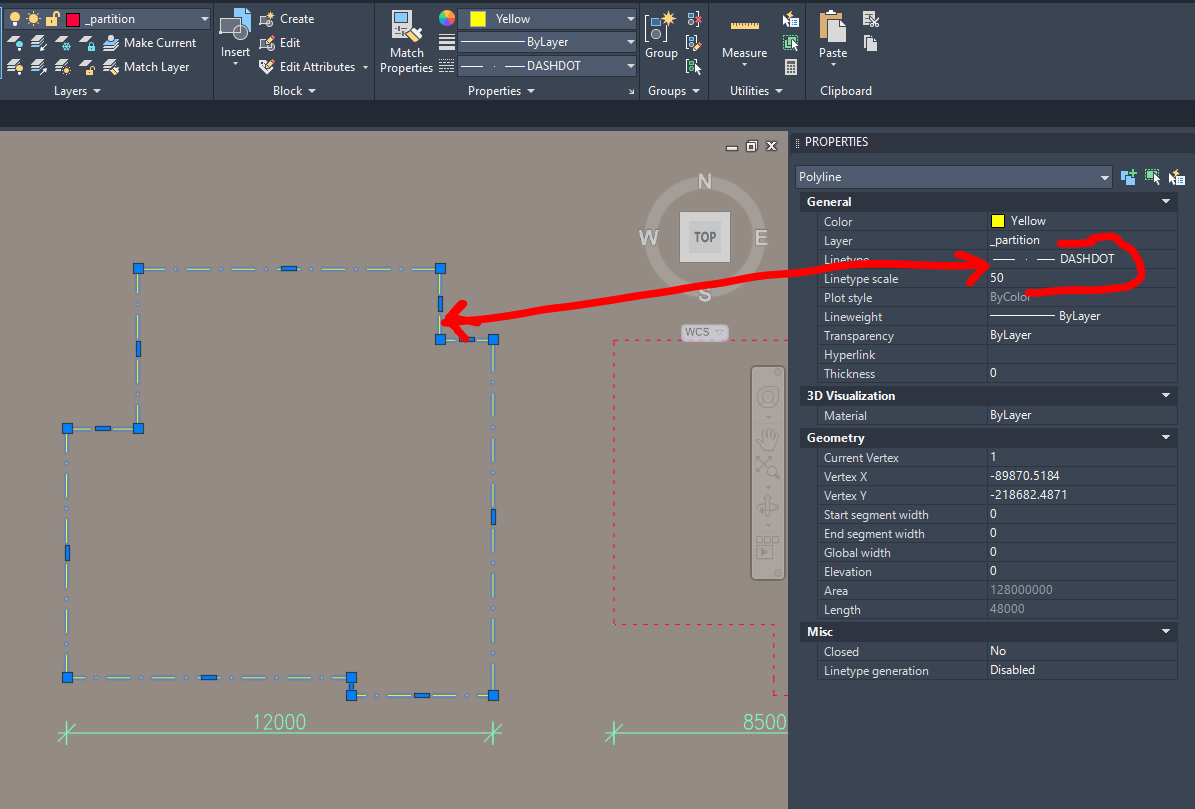

- pozn. měřítko čar lze nastavit také ve vlastnostech, ale změní se pouze u daného objektu, nikoliv globálně!

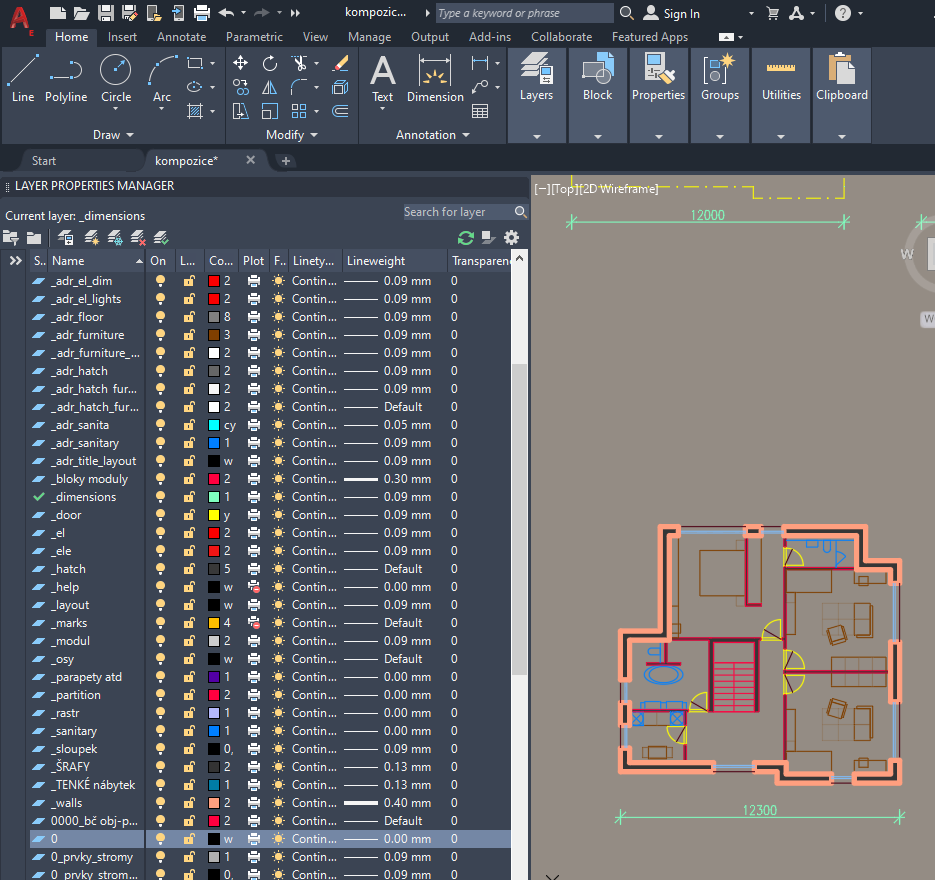

HLADINY (rozdělení výkresu do hladin)
- za domácí úkol, logické rozdělení výkresového prostoru a objektů do hladin dle potřeby, vhodné rozlišit také šrafy samostatně, kóty ve vlastní hladině, šrouby apod. v samostatné hladině, tlusté čáry, tenké čáry, rozpisku, texty a popisy atd. > DLE VLASTNÍHO UVÁŽENÍ !
- za domácí úkol, logické rozdělení výkresového prostoru a objektů do hladin dle potřeby, vhodné rozlišit také šrafy samostatně, kóty ve vlastní hladině, šrouby apod. v samostatné hladině, tlusté čáry, tenké čáry, rozpisku, texty a popisy atd. > DLE VLASTNÍHO UVÁŽENÍ !
