[ GRAFICKÁ PREZENTACE ARCHITEKTURY ]
_______________________
Úloha je zaměřena na praktické používání programu Sketchup. Cvičením si student osvojí základní nástroje tohoto programu prací na zadaném úkolu.
_______________________
VYMODELUJTE 3D OBJEKTU Z PODKLADU DWG
objekt, terén a nastavte axonometrii zobrazení
(3D model objektu, nastavení zobrazení)
objekt, terén a nastavte axonometrii zobrazení
(3D model objektu, nastavení zobrazení)
podklady:
tutoriál (1) - 7 min / import dwg
tutoriál (2) - 5 min / modelování
tutoriál (3) - 3 min / zobrazení
tutoriál (4) - 2 min / axonometrie
tutoriál (5) - 5 min / terén
Základy znalosti programu:
(0) nastavení prostředí (palety nástrojů, toolbars, okna, nastavení…)
(1) práce s importem (vložený objekt / podklad) – podklad .dwg, základní modifikace otočení, posun (k bodu, dle čar…)
(2) modelování
vynášení tvaru (obdélník…)
vytažení objektu
mapování (barvy, materiály…)
zobrazení (stíny, nastavení dne, času, slunce…)
(3) zobrazení
perspektiva (nastavení úběžníku, + stíny, slunce
zobrazování axonometrie (tloušťky čar, stylizace…)
sky, ground (nastavení oblohy, země)
(4) axonometrie
druhy zobrazování v axonometrii
efekty pro hrany hmoty (viditelnost, tloušťka, profil)
(5) terén
modelace terénu (vynesení z čar, sandbox from contours, z plochy…)
modifikace terénu (vytažení plochy pro podklad objektu)
_______________________
NAPAMUJTE TEXTURY 3D MODELU
(objektu, terénu a vytvořte zákres)
(mapování textur, modelace terénu a zákres do fotografie)
(objektu, terénu a vytvořte zákres)
(mapování textur, modelace terénu a zákres do fotografie)
podklady:
tutoriál (6) - 2 min / textura png
tutoriál (7) - 5 min / fasáda
tutoriál (8) - 7 min / photomatch, zákres do fotografie
Základy znalosti programu:
(6) textura png
materiály (nahrání podkladu textury, png vs jpg…)
(7) fasáda
import fasády na plochu (vytažení plochy z čar, import texture)
práce s texturou (pozice, modifikace, scale, protažení plochy, zalomení)
vytažení textury (tvorba oken, ostění, okenních rámů)
(8) photomatch, zákres do fotografie
import obrázku
práce s fotkou (nastavení úběžníků)
match photo
práce s podkladem (průsvitnost, styl zobrazení, nastavení perspektivy pro vytažení plochy)
plocha a project texture from photo (projekce obrázku na plochu modelu)

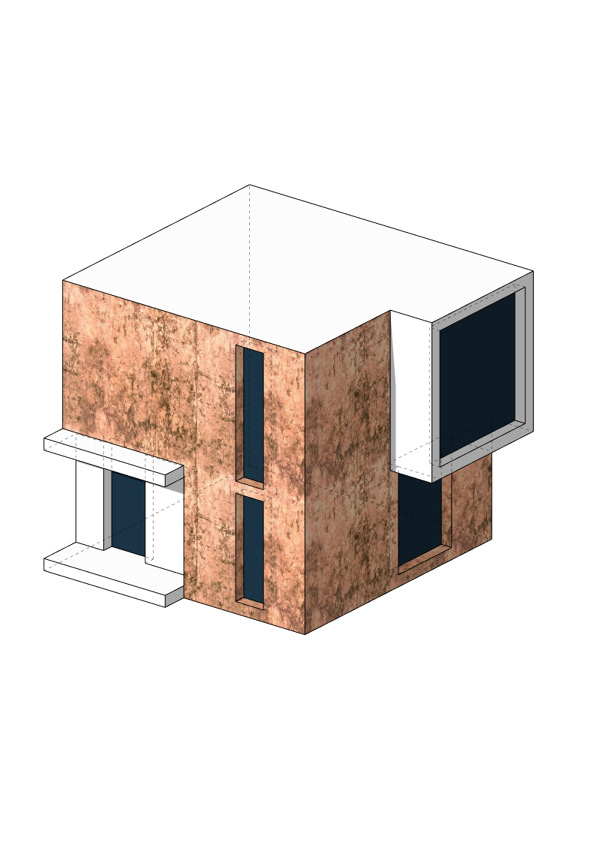

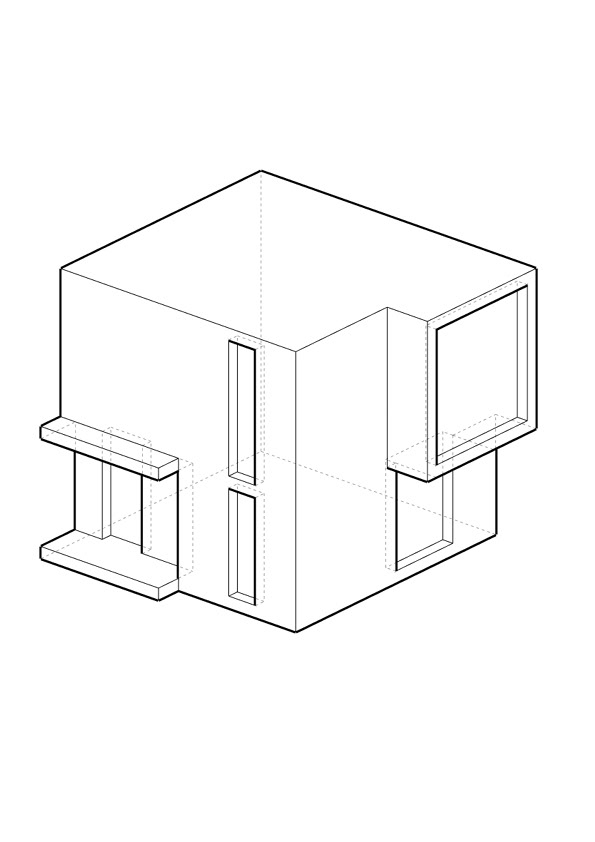

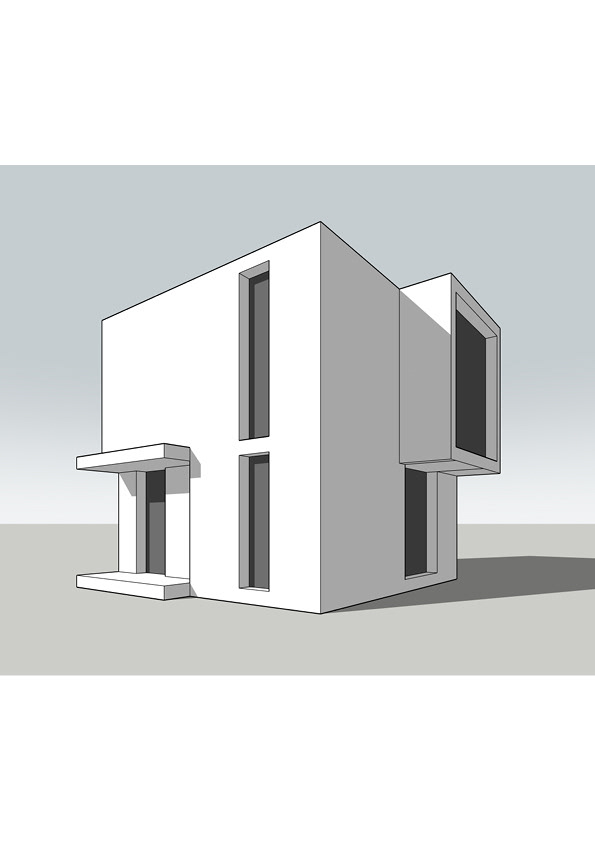

UKÁZKY VÝSTUPŮ
